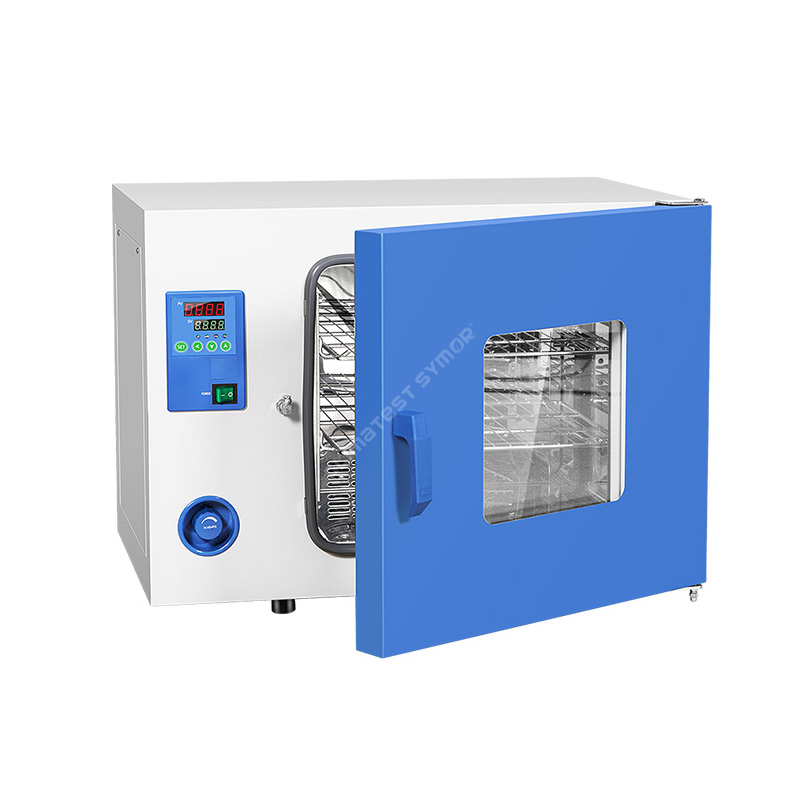

जबरजस्ती वायु परिसंचरण ओभन तापमान नियन्त्रण वातावरणमा विभिन्न सामग्री र नमूनाहरू बेक गर्न डिजाइन गरिएको हो। यन्त्रमा थर्मली इन्सुलेटेड चेम्बर, तताउने स्रोत, र ओभन भित्रको तापक्रम नियन्त्रण गर्न तापक्रम नियन्त्रण प्रणाली हुन्छ।
मोडेल: TG-9030A
क्षमता: 30L
भित्री आयाम: ३४०*३२५*३२५ मिमी
बाहिरी आयाम: 625*510*495 मिमी
विवरण
फोर्स्ड हावा सर्कुलेशन ओभन, जसलाई प्रयोगशाला ओभन वा सुकाउने ओभन पनि भनिन्छ, विभिन्न प्रकारका सामग्री वा नमूनाहरू सुकाउने, बाँझ राख्ने वा निर्जलीकरण गर्ने एक सामान्य उपकरण हो। यी ओभनहरूले सामान्यतया सामग्रीलाई समान रूपमा सुकाउनको लागि तातो हावा तातो र संचार गर्न संवहन प्रयोग गर्दछ, र व्यापक रूपमा वैज्ञानिक अनुसन्धान, चिकित्सा, र औद्योगिक सेटिङहरूमा लागू हुन्छ।
विशिष्टता
मोडेल |
TG-9023A |
TG-9030A |
TG-9053A |
TG-9070A |
TG-9123A |
TG-9140A |
TG-9203A |
TG-9240A |
क्षमता |
25L |
35L |
५० लि |
80L |
105L |
135L |
200L |
225L |
भित्री मन्द। (W*D*H)mm |
300*300*270 |
३४०*३२५*३२५ |
४२०*३५०*३५० |
४५०*४००*४५० |
५५०*३५०*५५० |
५५०*४५०*५५० |
६००*५५०*६०० |
600*500*750 |
बाहिरी मन्द। (W*D*H)mm |
५८५*४८०*४४० |
६२५*५१०*४९५ |
७००*५३०*५१५ |
७३५*५८५*६२० |
८३५*५३०*७२५ |
८३५*६३०*७३० |
८८५*७३०*७९५ |
८९०*६८५*९३० |
तापमान सीमा |
RT+10°C ~ 200°C |
|||||||
तापमान उतार-चढ़ाव |
± 1.0°C |
|||||||
तापमान संकल्प |
०.१ डिग्री सेल्सियस |
|||||||
तापमान एकरूपता |
±2.5% (परीक्षण बिन्दु @100°C) |
|||||||
सेल्फहरू |
२ पीसीएस |
|||||||
समय |
०~ ९९९९ मिनेट |
|||||||
विद्युत आपूर्ति |
AC220V 50HZ |
|||||||
परिवेशको तापक्रम |
+5°C ~ 40°C |
सुविधा
• समान तापमान नियन्त्रण
• तुरुन्तै तातो र सुख्खा नमूनाहरू, नमूनाहरू 200 डिग्री सेल्सियस सम्म तताउन सक्षम
• स्टेनलेस स्टील sus#304 भित्री ओभन र पाउडर लेपित स्टील प्लेट बाहिरी ओभन, जंग प्रतिरोधी
• PID डिजिटल डिस्प्ले कन्ट्रोलरले तपाईंलाई सही र भरपर्दो तापक्रम नियन्त्रण ल्याउँछ
• कम ऊर्जा खपत, लागत बचत
संरचना
जबरजस्ती हावा परिसंचरण ओवन सामान्यतया निम्न घटकहरू समावेश गर्दछ:
• भित्री ओभन: एक बन्द घेरा जहाँ उत्पादनहरू बेकिंग प्रक्रियाको लागि राखिन्छन्, भित्री र सेल्फहरू स्टेनलेस स्टील SUS304 बाट बनेका हुन्छन्।
हीटर: चेम्बर भित्र तातो उत्पन्न गर्न, तापमान विशिष्ट आवश्यकताहरु अनुसार समायोजित गर्न सकिन्छ।
• फ्यान: चेम्बर भित्र हावा प्रवाह गर्न, चेम्बरमा तातो समान रूपमा वितरण गरिएको सुनिश्चित गर्दै, यसले आर्द्रता हटाउन र कम आर्द्रता वातावरण कायम राख्न पनि मद्दत गर्दछ।
• तापक्रम सेन्सरहरू: चेम्बर भित्रको तापक्रम निगरानी गर्न। यी सेन्सरहरू नियन्त्रण प्रणालीसँग जोडिएका छन्।
• निकास प्रणाली: पकाउने प्रक्रियाको क्रममा उत्पादन हुने कुनै पनि अतिरिक्त आर्द्रता वा धुवाँ हटाउन।
समग्रमा, जबरजस्ती वायु परिसंचरण ओभनले एक नियन्त्रित वातावरण प्रदान गर्दछ, यसले इलेक्ट्रोनिक कम्पोनेन्टहरूबाट आर्द्रताको सुरक्षित र प्रभावकारी हटाउन अनुमति दिन्छ।
आवेदन
जबरजस्ती हावा परिसंचरण ओभनहरू इलेक्ट्रोनिक निर्माणमा व्यापक रूपमा प्रयोग गरिन्छ, ताकि विभिन्न उत्पादन प्रक्रियाहरू पछि इलेक्ट्रोनिक कम्पोनेन्टहरूबाट आर्द्रता हटाउन।
इलेक्ट्रोनिक निर्माणमा कसरी सुकाउने ओभनहरू लागू हुन्छन् भन्ने बारे यहाँ केही उदाहरणहरू छन्:
सतह माउन्ट टेक्नोलोजी (SMT): SMT प्रक्रियाको क्रममा, इलेक्ट्रोनिक कम्पोनेन्टहरू PCBs (प्रिन्टेड सर्किट बोर्डहरू) मा पिक-एन्ड-प्लेस मेसिन प्रयोग गरी राखिन्छ। कम्पोनेन्टहरू राखिसकेपछि, बोर्डहरू रिफ्लो ओभन मार्फत जान्छन् जहाँ सोल्डर पेस्टलाई बोर्डमा कम्पोनेन्टहरू जोड्न पग्लिन्छ। कम्पोनेन्टहरू र बोर्डहरूले प्रक्रियाको क्रममा ओसिलो अवशोषित गर्न सक्ने हुनाले, कुनै पनि अतिरिक्त नमी हटाउन र ओसिलो प्रवेशको कारण सम्भावित विफलता रोक्नको लागि सुकाउने ओभन प्रयोग गरिन्छ।
वेभ सोल्डरिङ: वेभ सोल्डरिङले PCB को तल्लो भागलाई पिघलेको सोल्डरको पोखरीमा पार्छ, जसले PCB र इलेक्ट्रोनिक कम्पोनेन्टहरू बीच ठोस जोड सिर्जना गर्छ। तरंग सोल्डरिङ अघि, PCB बोर्डबाट कुनै पनि अक्सीकरण हटाउन पानी-घुलनशील प्रवाह संग धोइन्छ। त्यसपछि PCB लाई वेभ सोल्डरिङ अघि कुनै पनि बाँकी रहेको चिसो हटाउनको लागि सुकाउने ओभनबाट पार गरिन्छ ताकि सोल्डरिङ प्रक्रियाको क्रममा अक्सिडेशन दूषित पदार्थहरूमा परिणत नहोस्।
पोटिङ र इन्क्याप्सुलेशन: इलेक्ट्रोनिक यन्त्रहरूलाई चिसोबाट जोगाउनको लागि, यन्त्रलाई पनरोक वा इन्क्याप्सुलेशन सामग्रीले कोट गर्ने सामान्य अभ्यास हो। यी सामग्रीहरूमा सामान्यतया एक उपचार प्रक्रिया हुन्छ जसलाई सामग्रीको पूर्ण उपचार सुनिश्चित गर्न उच्च तापमान बेकिंग आवश्यक पर्दछ। यसमा यन्त्रलाई सुख्खा ओभनमा राख्नु समावेश छ जसले भाँडो वा इन्क्याप्सुलेशन सामग्रीलाई निको पार्छ।
सोल्डर टाँस्ने अनुप्रयोग: सोल्डर पेस्ट सामान्यतया पीसीबीहरूमा रिफ्लो सोल्डरिंग अघि इलेक्ट्रोनिक कम्पोनेन्टहरू जोड्न प्रयोग गरिन्छ। पेस्ट धातु कण र फ्लक्स बनेको छ जुन पेस्ट फारममा मिसिन्छ। सोल्डर पेस्टले आर्द्रता अवशोषित गर्ने भएकोले, प्रयोग गर्नु अघि पेस्टलाई सुकाउनु महत्त्वपूर्ण छ। सुकाउने ओभनहरू सोल्डर पेस्टबाट कुनै पनि चिस्यान हटाउनको लागि प्रयोग गरिन्छ यो सुनिश्चित गर्नको लागि कि यो सही रूपमा पालना गर्दछ र कमजोर सोल्डर जोडहरू उत्पन्न गर्दैन।
जबरजस्ती वायु परिसंचरण ओभन आधुनिक इलेक्ट्रोनिक्स निर्माणमा आवश्यक छ। यी ओभनहरूले उत्पादन प्रक्रियाका विभिन्न चरणहरूबाट नमी हटाएर सम्भावित इलेक्ट्रोनिक विफलताबाट बच्न मद्दत गर्छन्।
जबरजस्ती हावा परिसंचरण ओवनमा इलेक्ट्रोनिक कम्पोनेन्टहरू बेकिंग
जबरजस्ती हावा परिसंचरण ओभनले इलेक्ट्रोनिक कम्पोनेन्टहरूबाट आर्द्रता हटाउन तताउने माध्यमबाट काम गर्दछ। ओभनले सामान्यतया नियन्त्रित तापमान वातावरण प्रदान गर्दछ, जुन विशिष्ट आवश्यकताहरू अनुसार मिलाउन सकिन्छ। कम्पोनेन्टका प्रकारहरूमा निर्भर गर्दै, ओभन 50°C देखि 150°C सम्मको विभिन्न तापमान दायराहरूमा सञ्चालन हुन्छ।
बेकिंग प्रक्रियाले धेरै घण्टा लिन सक्छ, र यस समयमा, इलेक्ट्रोनिक घटकहरू नियन्त्रित वातावरणमा उजागर हुन्छन्। यसले कम्पोनेन्टहरूद्वारा अवशोषित नमीलाई वाष्पीकरण गर्न अनुमति दिन्छ, तर अझै पनि यी कम्पोनेन्टहरूलाई हानी गर्दैन।
बेकिंग प्रक्रिया पूरा भएपछि, थर्मल झटकाबाट बच्न इलेक्ट्रोनिक भागहरू बिस्तारै चिसो गर्न आवश्यक छ। ओसिलो अवशोषण रोक्नको लागि बेक्ड कम्पोनेन्टहरू नमी-रहित प्याकेजिङमा बन्द गरिन्छ।
समग्रमा, जबर्जस्ती हावा परिसंचरण ओभन तपाईंको इलेक्ट्रोनिक भागहरूको अखण्डता कायम राख्नको लागि इष्टतम छ, र तपाईंको उत्पादन दक्षतामा धेरै सुधार गर्नुहोस्।
