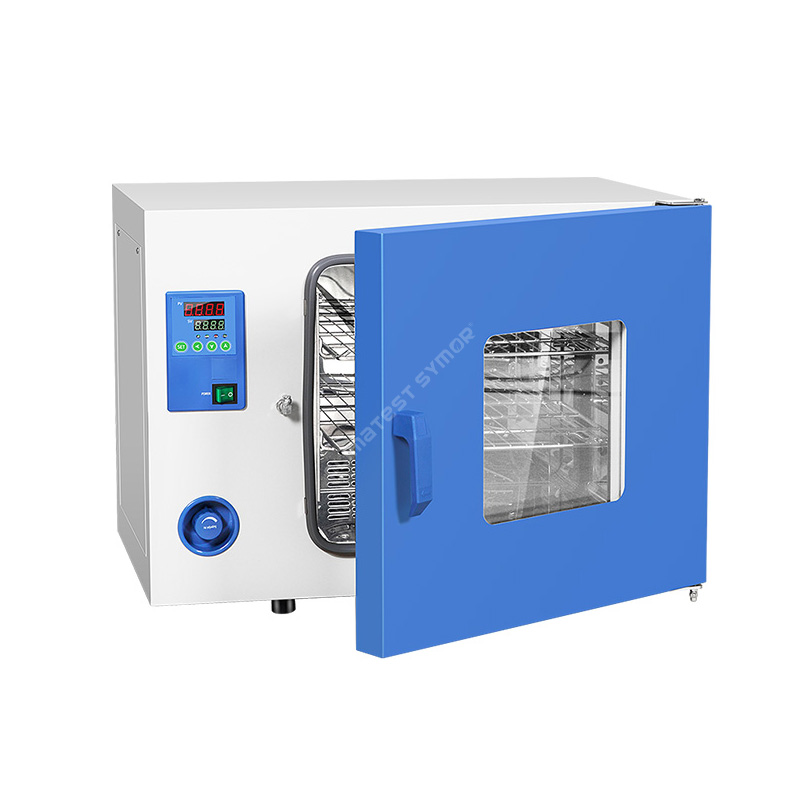

पीसीबी (प्रिन्टेड सर्किट बोर्ड) बेकिंग ओभन एक औद्योगिक ओभन हो जुन इलेक्ट्रोनिक कम्पोनेन्टहरू निको पार्न वा बेक गर्न प्रयोग गरिन्छ। PCB बेकिंग ओभन एक नियन्त्रित ओभन हो जसले PCB को सतहमा लगाइने इपोक्सी वा सोल्डर मास्कलाई निको पार्छ र भित्रको नमी हटाउँछ।
मोडेल: TG-9123A
क्षमता: 120L
भित्री आयाम: 550 * 350 * 550 मिमी
बाहिरी आयाम: 835*530*725 मिमी
विवरण
क्लाइमेटेस्ट Symor® PCB बेकिंग ओभनहरू विभिन्न सामग्रीहरू समायोजन गर्न विभिन्न साइजहरूमा उपलब्ध छन्, र तिनीहरूले सुकाउने प्रक्रिया समाप्त भएपछि अपरेटरलाई सचेत गराउन टाइमर जस्ता थप सुविधाहरू पनि समावेश गर्न सक्छन्। PCB बेकिंग ओभन इष्टतम गुणस्तर नियन्त्रण र कुशल उत्पादन को लागी आधुनिक इलेक्ट्रोनिक्स निर्माण मा एक महत्वपूर्ण उपकरण हो।
विशिष्टता
मोडेल |
TG-9023A |
TG-9030A |
TG-9053A |
TG-9070A |
TG-9123A |
TG-9140A |
TG-9203A |
TG-9240A |
क्षमता |
25L |
35L |
५० लि |
80L |
105L |
135L |
200L |
225L |
भित्री मन्द। (W*D*H)mm |
300*300*270 |
३४०*३२५*३२५ |
४२०*३५०*३५० |
४५०*४००*४५० |
५५०*३५०*५५० |
५५०*४५०*५५० |
६००*५५०*६०० |
600*500*750 |
बाहिरी मन्द। (W*D*H)mm |
५८५*४८०*४४० |
६२५*५१०*४९५ |
७००*५३०*५१५ |
७३५*५८५*६२० |
८३५*५३०*७२५ |
८३५*६३०*७३० |
८८५*७३०*७९५ |
८९०*६८५*९३० |
तापमान सीमा |
RT+10°C ~ 200°C |
|||||||
तापमान उतार-चढ़ाव |
± 1.0°C |
|||||||
तापमान संकल्प |
०.१ डिग्री सेल्सियस |
|||||||
तापमान एकरूपता |
±2.5% (परीक्षण बिन्दु @100°C) |
|||||||
सेल्फहरू |
२ पीसीएस |
|||||||
समय |
०~ ९९९९ मिनेट |
|||||||
विद्युत आपूर्ति |
AC220V 50HZ |
|||||||
परिवेशको तापक्रम |
+5°C ~ 40°C |
पीसीबी बेकिंग ओभन कसरी काम गर्छ?
एक पीसीबी बेकिंग ओभनले तातो हावा संवहन प्रणाली अपनाउछ, तातो हावा चेम्बरमा समान रूपमा वितरण गरिन्छ। ओभन एसएमटी उत्पादन लाइनमा इलेक्ट्रोनिक कम्पोनेन्टहरू बेक गर्न डिजाइन गरिएको हो।
जब ओभन खोलिन्छ, तताउने तत्व, तात्न थाल्छ। जब तत्व तातो हुन्छ, यसले ओवन भित्रको हावालाई तताउँछ। यो तातो हावा त्यसपछि उठ्छ र भित्र राखिएको नमूना वा नमूनाहरू सुक्दै, चेम्बरभरि फैलिन्छ।
ओभनमा फ्यान वा ब्लोअरहरू पनि छन् जसले हावालाई छिटो र समान रूपमा फैलाउन मद्दत गर्दछ, तापक्रम नियन्त्रकलाई ओभन भित्रको तापक्रम विनियमित गर्न र ओभर तातो हुनबाट रोक्न प्रयोग गरिन्छ।
PCB बेकिंग ओभनमा टाइमर छ जसले प्रयोगकर्तालाई विशेष नमूनाहरू वा नमूनाहरूको लागि आवश्यक सुकाउने समय सेट गर्न अनुमति दिन्छ। एक पटक सेट समय समाप्त भएपछि, ओवन स्वचालित रूपमा बन्द हुन्छ।
समग्रमा, पीसीबी बेकिंग ओभन इलेक्ट्रोनिक उत्पादन उद्योगहरूमा इलेक्ट्रोनिक कम्पोनेन्टहरू सुकाउने सरल तर प्रभावकारी उपकरण हो।
संरचना
पीसीबी बेकिंग ओभन एक प्रकारको ओभन हो जसले ओभन भित्र तातो हावा चलाउन ब्लोअर प्रयोग गर्दछ। ओवनको संरचनामा सामान्यतया निम्न भागहरू हुन्छन्:
बाहिरी ओभन: तातो हावाको चुलोको शरीर सामान्यतया स्थायित्व र सजिलो मर्मतका लागि चिसो रोल्ड स्टिल प्लेटबाट बनेको हुन्छ।
भित्री ओभन: भित्री ओभन नमूनाहरू राख्न ठाउँ हो। यो पनि स्टेनलेस स्टील SUS304 बाट बनेको छ, र यो चेम्बर भर तातो हावा समान रूपमा वितरण गर्न डिजाइन गरिएको छ।
ताप तत्व: तताउने तत्व ओभन भित्र तातो उत्पन्न गर्न जिम्मेवार छ।
फ्यान: तातो हावा वितरण सुनिश्चित गर्न फ्यानले ओभनमा तातो हावा प्रवाह गर्दछ।
कन्ट्रोल प्यानल: कन्ट्रोल प्यानलले तापमान, समय र अन्य सेटिङहरू समायोजन गर्न अनुमति दिने तापक्रम नियन्त्रक समावेश गर्दछ।
ढोका: ढोका एक ह्यान्डलको साथ टेम्पर्ड गिलासबाट बनेको छ जसले सजिलो अवलोकन प्रदान गर्दछ।
समग्रमा, माथिको संयोजनले यस ओभनमा एकसमान र प्रभावकारी ताप सिर्जना गर्न सँगै काम गर्दछ।
सुविधा
यहाँ एक पीसीबी बेकिंग ओवन को केहि प्रमुख विशेषताहरु छन्:
• पनि तताउने: PCB बेकिंग ओभनले प्रिन्ट गरिएको सर्किट बोर्डको सतहमा समान रूपमा ताप प्रदान गर्न तताउने तत्वहरू र फ्यानहरूको प्रणाली प्रयोग गर्दछ। यसले सुनिश्चित गर्दछ कि बोर्ड ठीक छ वा समान रूपमा बेक गरिएको छ, जुन उच्च गुणस्तरको इलेक्ट्रोनिक घटकहरूको लागि महत्त्वपूर्ण छ।
• सटीक तापक्रम नियन्त्रण: PCB बेकिङ ओभनमा सामान्यतया डिजिटल कन्ट्रोल प्यानल हुन्छ जसले तापक्रम र पकाउने समयलाई सही रूपमा नियन्त्रण गर्छ। यसले सुनिश्चित गर्दछ कि बोर्ड सही तापक्रम र इष्टतम उपचारको लागि समयको लागि खुला छ।
• समायोज्य र्याकहरू: PCB बेकिङ ओभनमा विभिन्न आकारका मुद्रित सर्किट बोर्डहरू समायोजन गर्न मिल्ने सेल्फहरू हुन्छन्। यो सुविधाले सुनिश्चित गर्दछ कि बोर्डहरू समान रूपमा दूरीमा छन् र इष्टतम सुकाउनको लागि तातो हावाको सम्पर्कमा छन्।
• स्टेनलेस स्टील निर्माण: PCB बेकिंग ओभन भित्री सतहहरूमा स्टेनलेस स्टीलको निर्माण गरिन्छ। यो सामाग्री टिकाउ छ, सफा गर्न सजिलो छ, र जंग रोक्छ।
• सुरक्षा सुविधाहरू: एक PCB बेकिंग ओभनले सुरक्षा उपायहरू समावेश गर्दछ जस्तै ओभनलाई बढी तताउनबाट जोगाउन अत्यधिक तापक्रम सुरक्षा।
आवेदन
पीसीबी बेकिंग ओभन सामान्यतया इलेक्ट्रोनिक उत्पादन उद्योगमा, इलेक्ट्रोनिक कम्पोनेन्टहरू (प्रिन्टेड सर्किट बोर्डहरू), र कोटिंग्स, टाँसेरहरू र अन्य सामग्रीहरू सुकाउन प्रयोग गरिन्छ।
एसएमडी प्याकेज जलवायु कारणहरू, दीर्घकालीन भण्डारण वा अनुचित भण्डारणको कारणले ओसिलो हुन सक्छ, प्याकेज भित्रको ओसिलो रिफ्लो सोल्डरिंग हीटिंगको कारणले वाष्पीकरण र विस्तार हुनेछ, यसले क्षतिहरू निम्त्याउन सक्छ, जस्तै तारहरू विच्छेदन, वा विश्वसनीयता कम हुन्छ, यसलाई भनिन्छ। "पपकोर्न" घटना।
J-STD-033 मापदण्डमा, यसले SMD प्याकेजहरूलाई तिनीहरूको भुइँको जीवन पुन: प्राप्ति गर्नको लागि 125 डिग्री सेल्सियसमा बेक गर्न सकिन्छ भन्ने सुझाव दिन्छ, बेकिंग समय MSL/प्याकेजको शरीरको मोटाई अनुसार फरक हुन्छ। सुख्खा ओभन इष्टतम छनोट हो, यसले 50 डिग्री सेल्सियसदेखि 125 डिग्री सेल्सियससम्म फरक तापक्रम बेकिंग प्रदान गर्दछ, र एमएसडी प्याकेजहरूबाट ओसिलोलाई प्रभावकारी रूपमा बाहिर निकाल्छ, यसले उत्पादकहरूलाई उत्पादन दक्षता सुधार गर्न मद्दत गर्दछ, र घटियाको कारणले उत्पादनहरूको ठूलो क्षतिबाट बच्न मद्दत गर्दछ। गुणस्तर।
PCB बेकिंग ओभन ओभर तातो हुनुको कारण के हो?
त्यहाँ PCB बेकिंग ओभन ओभर तताउने धेरै कारणहरू छन्, जसमा समावेश छन्:
• खराब तापक्रम नियन्त्रण: खराब तापक्रम नियन्त्रण प्रणालीले अत्यधिक तातो अवस्था निम्त्याउन सक्छ।
• संवहन संयन्त्रमा अवरोधहरू: PCB ओभनहरूले तातो प्रदान गर्न जबरजस्ती वायु संवहन संयन्त्रहरू प्रयोग गर्छन्। यदि प्रणाली अवरुद्ध छ भने, यो उत्पन्न गर्मीबाट छुटकारा पाउन असक्षम छ, र यो overheating हुन सक्छ।
• क्षतिग्रस्त तताउने तत्वहरू: PCB ओभनमा तताउने तत्वहरूले PCBs निको पार्नको लागि आवश्यक ताप उत्पन्न गर्दछ। क्षतिग्रस्त वा थकित हुँदा, यी तत्वहरू धेरै तातो हुन सक्छन्, जसले अत्यधिक तातो अवस्था निम्त्याउँछ।
• ओभनमा ओभरलोडिङ: ओभनमा धेरै PCB हरू राख्नु वा तिनीहरूलाई एकैसाथ धेरै नजिक लोड गर्नाले अत्याधिक तातो अवस्था निम्त्याउन सक्छ। यो किनभने ठाउँको कमीले तातो हावाको प्रवाहमा बाधा पुर्याउन सक्छ, जसले अत्यधिक तातो हुन सक्छ।
PCB बेकिंग ओभनको साथ कुनै पनि ओभर तातो समस्यालाई तुरुन्तै सम्बोधन गर्न महत्त्वपूर्ण छ। नियमित मर्मतसम्भार र जाँचहरूले यी समस्याहरूलाई पहिचान गर्न र रोक्न मद्दत गर्न सक्छ।
बारम्बार सोधिने प्रश्नहरू
प्रश्न: म कसरी PCB बेकिंग ओवन सफा गर्छु?
A: तपाईले ओभनको भित्री भागलाई हल्का सफा गर्ने एजेन्ट वा साबुन पानी प्रयोग गरेर सफा गर्न सक्नुहुन्छ, र र्याक र ट्रेहरू डिशवाशरमा धुन सकिन्छ। यसको दक्षता कायम राख्न ओभनलाई नियमित रूपमा सफा गर्न आवश्यक छ।
प्रश्न: पीसीबी बेकिंग ओभन कसरी काम गर्दछ?
A: एक PCB बेकिंग ओभनले ओभन भित्र राखिएका वस्तुहरूबाट आर्द्रता हटाउन तातो हावा चलाएर काम गर्दछ। ओभन भित्रको फ्यानले तताउने तत्वमाथि हावा उडाउँछ, जसले हावालाई तताउँछ। त्यसपछि तातो हावा ओभनको भित्री भागमा घुम्छ, भित्रका वस्तुहरूबाट ओसिलो हटाउँछ।
प्रश्न: म कसरी PCB बेकिंग ओवन कायम राख्न सक्छु?
A: नियमित निरीक्षण गरेर, कुनै पनि जीर्ण भएका भागहरू जाँच गरी प्रतिस्थापन गरेर, र नियमित सरसफाई गरेर PCB सुकाउने ओभनलाई कायम राख्नुहोस्। ओभन काम गर्ने अवस्थामा रहेको सुनिश्चित गर्न नियमित मर्मतसम्भार र जाँचहरू अनुसूचित गर्न सिफारिस गरिन्छ।
