Climatest Symor® ले इलेक्ट्रोनिक कम्पोनेन्टहरूका लागि १०% RH ड्राई क्याबिनेटहरू उपलब्ध गराउँछ, पेटेन्टेड डिह्युमिडिफाइङ टेक्नोलोजीको साथमा अत्याधुनिक उत्पादन प्रक्रियाले हामीलाई विश्वभरका धेरै ग्राहकहरू जित्न मद्दत गर्छ, Climatest Symor® ले प्रतिस्पर्धी मूल्यमा उच्च-अन्तको 10% RH ड्राई क्याबिनेटहरू प्रदान गर्दछ, प्रत्येक 10% RH ड्राई क्याबिनेट दुई वर्षको वारेन्टीको साथ आउँछ।

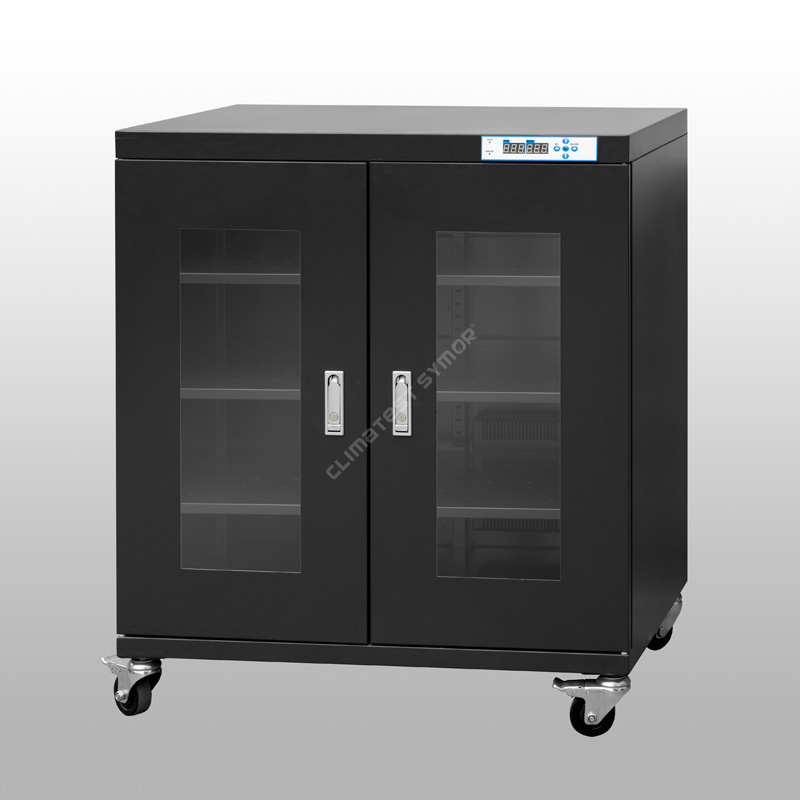

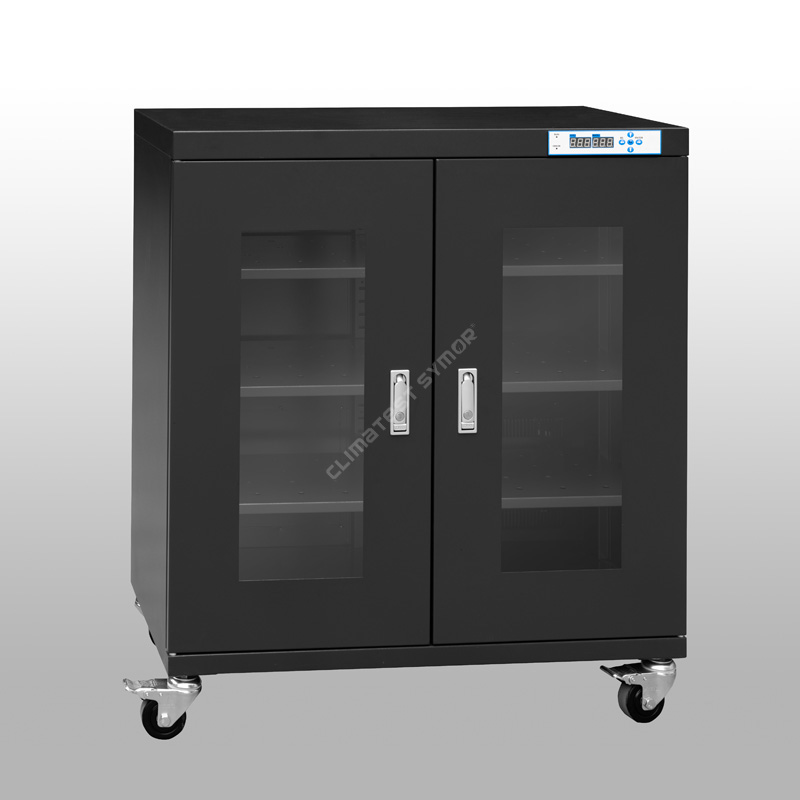

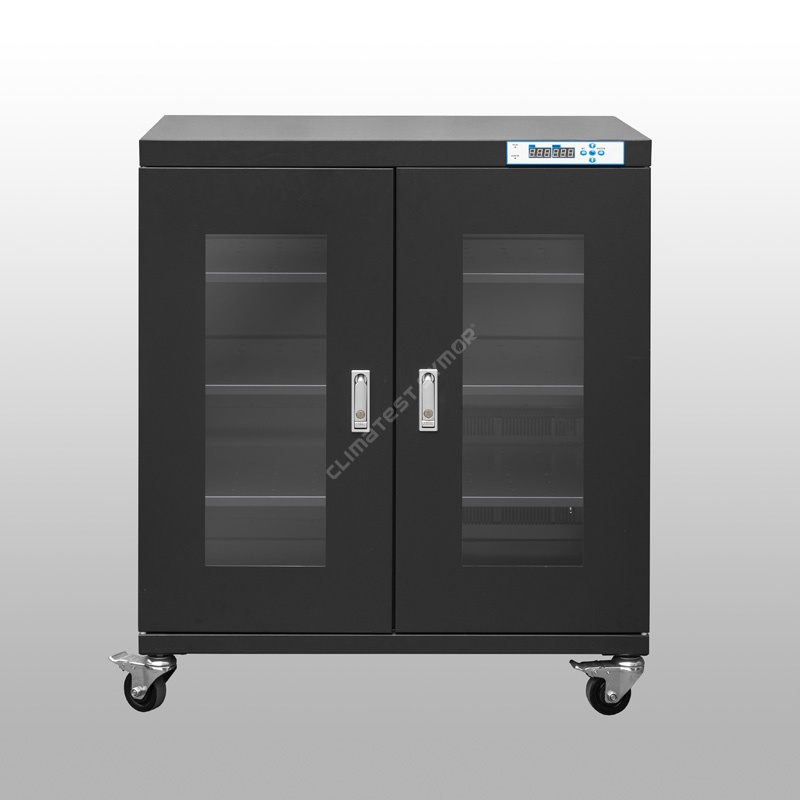

मोडेल: TDC435F
क्षमता: 435L
आर्द्रता:<10%RH Automatic
रिकभरी समय: अधिकतम। ३० मिनेट खुला ढोका ३० सेकेन्ड पछि बन्द। (परिवेश 25â 60% RH)
अलमारी: 3pcs
रंग: गाढा निलो, ESD सुरक्षित
भित्री आयाम: W898*D422*H848 MM
बाहिरी आयाम: W900*D450*H1010 MM
विवरण
क्लाइमेटेस्ट Symor® 10% RH ड्राई क्याबिनेटहरू, जसलाई आर्द्रता नियन्त्रित सुकाउने र भण्डारण क्याबिनेटहरू पनि भनिन्छ, MSD को दीर्घकालीन भण्डारणको लागि प्रयोग गरिन्छ, PCB बोर्डहरू, IC प्याकेजहरू जस्ता नमी संवेदनशील उपकरणहरू, यसले दीर्घकालीन <10% RH dehumidifying वातावरण प्रदान गर्दछ। प्रभावकारी रूपमा इलेक्ट्रोनिक कम्पोनेन्टहरूको सेवा जीवन र भुइँको जीवन विस्तार गर्दछ, यी 10% RH ड्राई क्याबिनेटहरूले IPC/JEDEC J-STD-033 मानकहरू पालना गर्छन्।
निर्दिष्टीकरण
मोड # F सँग: ESD प्रकार्य, गाढा निलो रंग।
मोड # F बिना: कुनै ESD प्रकार्य छैन, सेतो रंग बन्द
मोडेल |
क्षमता |
आन्तरिक आयाम (W×D×H,mm) |
बाहिरी आयाम (W×D×H,mm) |
औसत शक्ति (W) |
कुल वजन (KG) |
अधिकतम लोड/शेल्फ (KG) |
TDC98 |
98L |
४४६*३७२*५९८ |
४४८*४००*६८८ |
8 |
31 |
50 |
TDC98F |
98L |
४४६*३७२*५९८ |
४४८*४००*६८८ |
8 |
31 |
50 |
TDC160 |
160L |
४४६*४२२*८४८ |
४४८*४५०*१०१० |
8 |
43 |
50 |
TDC160F |
160L |
४४६*४२२*८४८ |
४४८*४५०*१०१० |
8 |
43 |
50 |
TDC240 |
240L |
५९६*३७२*११४८ |
५९८*४००*१३१० |
8 |
57 |
50 |
TDC240F |
240L |
५९६*३७२*११४८ |
५९८*४००*१३१० |
8 |
57 |
50 |
TDC320 |
320L |
८९८*४२२*८४८ |
900*450*1010 |
8 |
70 |
80 |
TDC320F |
320L |
८९८*४२२*८४८ |
900*450*1010 |
8 |
70 |
80 |
TDC435 |
435L |
८९८*५७२*८४८ |
900*600*1010 |
8 |
82 |
80 |
TDC435F |
435L |
८९८*५७२*८४८ |
900*600*1010 |
8 |
82 |
80 |
TDC540 |
540L |
५९६*६८२*१२९८ |
५९८*७१०*१४६५ |
8 |
95 |
80 |
TDC540F |
540L |
५९६*६८२*१२९८ |
५९८*७१०*१४६५ |
8 |
95 |
80 |
TDC718 |
718L |
५९६*६८२*१७२३ |
५९८*७१०*१९१० |
8 |
105 |
80 |
TDC718F |
718L |
५९६*६८२*१७२३ |
५९८*७१०*१९१० |
8 |
105 |
80 |
TDC870 |
870L |
८९८*५७२*१६९८ |
900*600*1890 |
10 |
130 |
100 |
TDC870F |
870L |
८९८*५७२*१६९८ |
900*600*1890 |
10 |
130 |
100 |
TDC1436-4 |
1436L |
११९८*६८२*१७२३ |
1200*710*1910 |
20 |
189 |
100 |
TDC1436F-4 |
1436L |
११९८*६८२*१७२३ |
1200*710*1910 |
20 |
189 |
100 |
TDC1436-6 |
1436L |
११९८*६८२*१७२३ |
1200*710*1910 |
20 |
189 |
100 |
TDC1436F-6 |
1436L |
११९८*६८२*१७२३ |
1200*710*1910 |
20 |
189 |
100 |
सुविधा
स्विट्जरल्याण्ड मूल आयातित आर्द्रता र तापमान सेन्सर अपनाउने।
-यसले प्रयोगमा उच्च शुद्धता सुनिश्चित गर्दछ, 10% RH ड्राई क्याबिनेटमा मेमोरी प्रकार्य छ, पावर विफलता पछि पुन: सेट गर्न आवश्यक पर्दैन।
संयुक्त राज्य अमेरिका डुपोन्ट ईएसडी पेन्टिङको साथ १.२ मिमी मोटाई जस्ती स्टीलद्वारा बनेको।
-प्रबलित संरचना डिजाइन, उत्कृष्ट लोड-असर, 18 चित्रकारी प्रक्रियाहरूको साथ सतह उपचार, स्थिर प्रतिरोध मान 10 लाई पूरा गर्दछ6 -108Ω, बलियो जंग प्रतिरोध संग।
· राम्रो अवलोकनको लागि 3.2mm उच्च तीव्रता टेम्पर्ड ग्लास विन्डो।

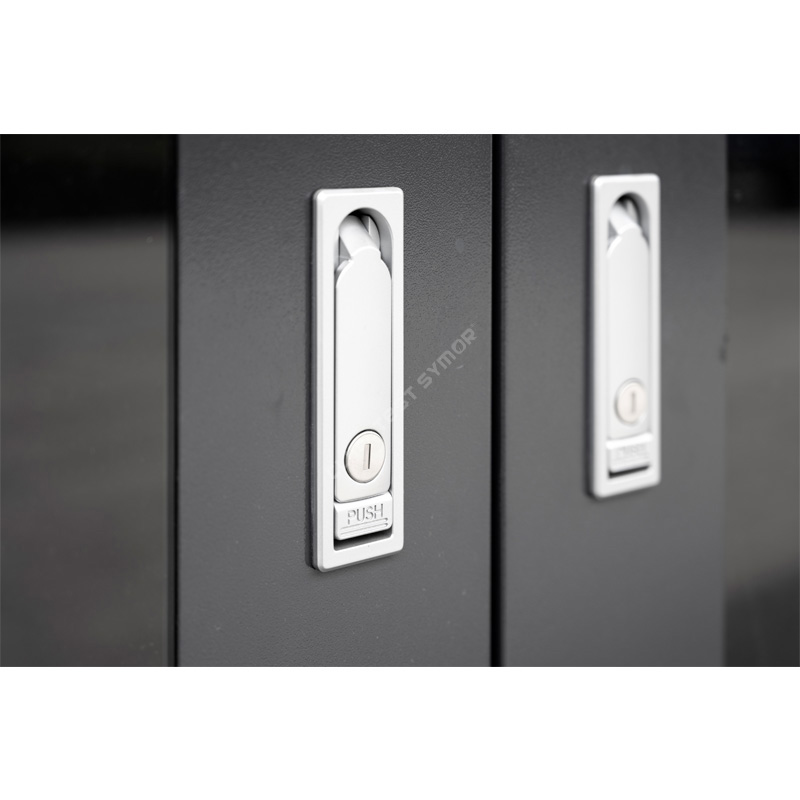

- फ्ल्याट प्रेस जस्ता मिश्र धातु लक, उत्तम हावा कसाई र विरोधी चोरी प्रकार्य संग, यो 10% RH ड्राई क्याबिनेट सील प्रदर्शन उत्कृष्ट छ।
मेमोरी प्रकार्यको साथ, पावर विफलता पछि पुन: सेट गर्न आवश्यक छैन।
-१०% RH ड्राई क्याबिनेटले स्वचालित रूपमा पावर अफ पछि अन्तिम सेटिङ मान सम्झन सक्छ, फेरि सेट गर्न आवश्यक छैन।
+१५ वर्ष अनुमानित आयुको साथ शक्तिशाली सुक्खा इकाई।
- 10% RH ड्राई क्याबिनेटले 4A आणविक सिभ ड्राई एकाई अपनाउने, सबैभन्दा उन्नत प्रविधि, यसलाई स्वचालित रूपमा पुन: उत्पन्न गर्न सकिन्छ, कुनै प्रतिस्थापन आवश्यक पर्दैन।
· युनिभर्सल क्यास्टरहरू तल स्थापित, ESD सुरक्षित।
- प्रबलित PU क्यास्टरहरू 10% RH ड्राई क्याबिनेटको तल्लो भागमा स्थापित छन्, अगाडि दुई ब्रेकहरू सजिलो सार्न र रोक्नको लागि।
क्लाइमेटेस्ट Symor® 10% RH ड्राई क्याबिनेटहरू, इलेक्ट्रोनिक ड्राई क्याबिनेटहरू, कम आर्द्रता भण्डारण क्याबिनेटहरू?

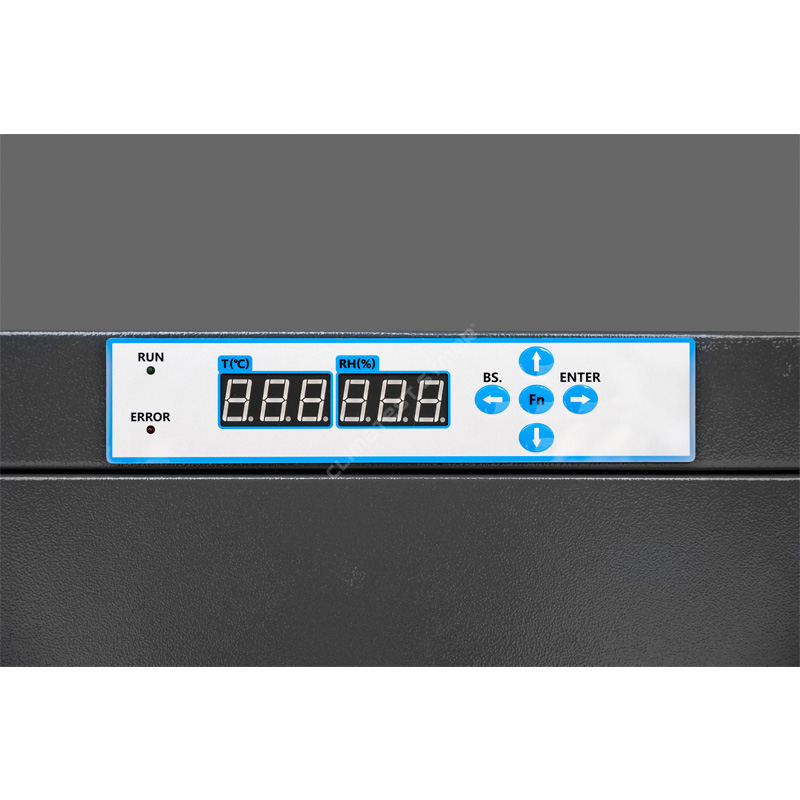

क्लाइमेटेस्ट Symor® 10% RH ड्राई क्याबिनेट, इलेक्ट्रोनिक आर्द्रता नियन्त्रणको साथ एक घेरा हो जसले स्वचालित रूपमा स्थिर सापेक्षिक आर्द्रता (RH) मान कायम गर्दछ, 10% RH ड्राई क्याबिनेट विभिन्न आकार र आकारहरूमा आउँछ, यसले <10% RH कम आर्द्रता वातावरण विश्वसनीय रूपमा राख्न सक्छ, सही RH नियन्त्रणको साथ, केवल आफ्नो बिजुली आपूर्तिमा जडान गर्नुहोस्, र LED नियन्त्रकमा RH मान सेट गर्नुहोस्, यसले स्वचालित रूपमा काम गर्नेछ।
10% RH ड्राई क्याबिनेटले SMT उत्पादनलाई कसरी प्रभाव पार्छ?
MSL कम्पोनेन्टहरू, जस्तै IC, BGA, PCB, आर्द्रताको लागि धेरै संवेदनशील हुन्छन्, यी कम्पोनेन्टहरूमा भण्डारण वातावरणको लागि कडा आवश्यकताहरू छन्, नागरिक नमी-प्रूफ ड्राई बक्सहरूको विपरीत, 10% RH ड्राई क्याबिनेटले धेरै कम आर्द्रता मान पुग्न सक्छ। dehumidifying र रिकभरी गति सुपर छिटो छ, सम्पूर्ण क्याबिनेटहरू ESD सुरक्षित छन्।
रिफ्लो प्रक्रियाको क्रममा, ट्रेस आर्द्रता IC प्याकेजहरूमा प्रवेश गर्दछ, तताउने कारण नमीको दबाब बढ्छ, अवशोषित नमी छिट्टै भित्र फैलिन्छ, यसले अदृश्य क्षतिहरू, जस्तै तारहरू फेल, पपकोर्न र माइक्रो-क्र्याकिंग, सतहमा क्र्याकिंग, यी। प्रारम्भिक चरणमा त्रुटिहरू देख्न सजिलो छैन, तथापि, यी अदृश्य, सम्भावित समस्याहरू बजारमा प्रवेश गर्छन्, त्यसपछि फ्याकल्टी उत्पादनहरू फर्किन्छन् र गुनासोहरू पछ्याउँछन्।
सामान्य भण्डारण |
रिफ्लो प्रक्रिया |
||
|
|
|
|
परिवेशमा नमी प्याकेजहरूमा प्रवेश गर्दछ। |
तताउने क्रममा, पानीको भापको दबाब बढ्छ, जसले डाइ र राललाई अलग गर्छ। |
पानीको भाप तताइ अन्तर्गत विस्तार गर्न जारी छ, प्याकेजहरू उडाउँदै। |
पानीको भापले प्याकेजहरू तोड्छ, जसले माइक्रो क्र्याकिंगको कारण बनाउँछ। |
10% RH ड्राई क्याबिनेटले <10% RH कायम राख्न सक्छ, जसले असम्ब्ली प्रक्रियाको क्रममा अनुचित भण्डारणको कारण असफलताको जोखिमलाई प्रभावकारी रूपमा हटाउन सक्छ। IPC/JEDEC J-STD-033 मानकले ह्यान्डलिङ, प्याकिङ, ढुवानी र नमीको प्रयोगको लागि मानक निर्दिष्ट गर्दछ। रिफ्लो सेन्सेटिभ सतह माउन्ट डिभाइसहरू। â, यसलाई आर्द्रता संवेदनशील कम्पोनेन्टहरूको लागि कम आर्द्रता भण्डारण चाहिन्छ।
तपाईलाई किन SMD भण्डारण गर्न 10% RH ड्राई क्याबिनेट चाहिन्छ?
MSD यन्त्रहरू सामान्यतया एकीकृत सर्किटहरू हुन्छन्, विभिन्न कम्पोनेन्टहरू मिलेर बनेका हुन्छन्, यी कम्पोनेन्टहरू टाँस्ने माध्यमबाट भेला हुन्छन्, यसले अनिवार्य रूपमा कम्पोनेन्टहरू बीचको खाडल निम्त्याउँछ, खाली ठाउँहरू MSD ओसिलोपनको मुख्य कारक हुन्, आर्द्रता छिर्नेछ, र बिस्तारै SMD मा, जब प्रवेश पुग्छ। एक निश्चित हदसम्म, SMD नम र असफल हुन्छ।
MSD कम आर्द्रता भण्डारण, SMD कार्यशाला जीवन नियन्त्रण गर्ने लक्ष्य राख्छ, 10% RH सुख्खा क्याबिनेटले प्रभावकारी भण्डारण समाधान प्रदान गर्दछ, 10% RH सुख्खा क्याबिनेट प्रदर्शनले SMD भण्डारण प्रभाव निर्धारण गर्दछ, एक पेशेवर 10% RH सुख्खा क्याबिनेटले कम आर्द्रता, antistatic प्राप्त गर्नुपर्छ। र छिटो dehumidifying कार्यहरू।
SMD स्तरले आवश्यक आर्द्रता स्तर निर्धारण गर्दछ। हालको SMD स्तरमा, सामान्यतया प्रयोग हुने भण्डारण आर्द्रता 20%, 10% र 5% RH हो।
क्लाइमेटेस्ट Symor® 10% RH ड्राई क्याबिनेट स्विट्जरल्याण्ड आयातित तापमान अपनाउने। र RH सेन्सर, त्रुटि +/-2% RH हो, उच्च परिशुद्धता र उच्च स्थिरताको साथ, आर्द्रता समायोज्य छ, हावा-टाइटनेस उत्कृष्ट छ।
10% RH ड्राई क्याबिनेट को आवेदन
१०% आरएच ड्राई क्याबिनेट इलेक्ट्रोनिक/सेमिकन्डक्टर निर्माण उद्योगमा आवश्यक छ, यो निम्नका लागि इष्टतम भण्डारण समाधान हो:
â» PCB असेंबली, IC चिप्स, LED, SMD, SMT, टेप र रिलहरू, मुद्रित तारिङ बोर्डहरू (PWB), पोलिमाइड फिल्म, फिडरहरू।
â» क्यापेसिटर, सिरेमिक पार्ट्स, कनेक्टर, स्विच, वेल्डिङ बार।
â» MSL कम्पोनेन्टहरू जुन आंशिक रूपमा भेला भएका छन्।
â» ओसिलो अवशोषित सामग्री, जस्तै इपोक्सी, रेजिन, चिपकने।
यसबाहेक, क्लिनरूमहरूमा धेरै सख्त स्वच्छता आवश्यकताहरू छन्, मानक मोडेलहरू मेल खाँदैनन्, क्लाइमेटेस्ट Symor® स्टेनलेस स्टील (SS) ड्राई क्याबिनेट र स्टेनलेस स्टील (SS) नाइट्रोजन क्याबिनेटहरू पनि आपूर्ति गर्दछ, दुबै ग्राहकहरूको विशिष्ट माग अनुसार अनुकूलित हुन्छन्।
<10% RH श्रृंखला dehumidifying गति:
ढोका ३० सेकेन्ड खोल्नुहोस् र त्यसपछि बन्द गर्नुहोस्, आर्द्रता 30 मिनेट भित्र <10% RH मा रिकभर हुनेछ, तलको वक्र हेर्नुहोस्: (परिवेश 25 डिग्री सेल्सियस, आर्द्रता 60% RH)
इलेक्ट्रोनिक कम्पोनेन्टहरू भण्डारण गर्ने सामान्य तरिकाहरू के हुन्?
1. नमी बाधा झोला
â विधि: ओसिलो संवेदनशील कम्पोनेन्टहरू सिल गरिएको नमी बाधा झोलाहरूमा प्याक गरिन्छ, भित्र डेसिकेन्ट र आर्द्रता सूचक कार (HIC) सहित, प्रयोगकर्ताहरूले कारमा थोप्लाहरूको रंग परिवर्तन जाँच गरेर सिल गरिएका प्याकेजहरूमा परिवेशको आर्द्रता पहिचान गर्छन्।
âनुक्सान: नमी बाधा झोला + आर्द्रता सूचक कार + desiccants + म्यानुअल काम = उपभोग्य वस्तुहरू, चुहावट जोखिम, उच्च लागत।
2. नाइट्रोजन क्याबिनेटहरू
â विधि: कम आर्द्रता भण्डारण पूरा गर्न नाइट्रोजन पर्ज क्याबिनेट वा कम्प्रेस गरिएको हावामा नमी संवेदनशील अवयवहरू भण्डारण गरिन्छ।
âनुकसान: नाइट्रोजन फिलिंग = लगातार N2 खपत, उच्च लागत।
3. कम आर्द्रता भण्डारण क्याबिनेटहरू
â विधि: नमी संवेदनशील कम्पोनेन्टहरू कम आर्द्रता भण्डारण क्याबिनेटमा राखिन्छन्, प्लग इन गर्नुहोस्, मेसिनले स्वचालित रूपमा काम गर्नेछ, र धेरै कम आर्द्रतामा पुग्नेछ।
â फाइदाहरू: कुनै उपभोग्य वस्तुहरू छैनन्, कुनै म्यानुअल काम छैन, कुनै नाइट्रोजन खपत छैन, वातावरणीय, केवल थोरै बिजुली चाहिन्छ।
माथिको तुलनाबाट, 10% RH ड्राई क्याबिनेटले तपाईंलाई उच्च दक्षता र कम लागत ल्याउँछ, यो लामो समयको लागि सबैभन्दा लागत-प्रभावी विकल्प हो।
हामी तलका उद्योगहरूलाई 10% RH ड्राई क्याबिनेट समाधानहरू प्रदान गर्दछौं:
इलेक्ट्रोनिक उत्पादन
अर्धचालक
औषधि
प्रयोगशाला
उड्डयन
सैन्य
10% RH ड्राई क्याबिनेट को लाभ
10% RH ड्राई क्याबिनेट र नाइट्रोजन क्याबिनेटहरू बीच के भिन्नता छ?
1. कार्य सिद्धान्त
कम आर्द्रता भण्डारण क्याबिनेटहरूले भौतिक आर्द्रता अवशोषित गर्ने प्रयोग गर्दछ, कोर भाग सुख्खा एकाइ हो, सुख्खा एकाईले स्वचालित रूपमा आर्द्रता अवशोषित र थकाउने परिसंचरण प्रक्रियाहरू समायोजन गर्दछ, तपाईंको चयनको लागि विभिन्न RH दायराहरू छन्, जस्तै 20-60% RH/10-20%। RH/<10% RH/<5% RH/<3% RH, यो तपाईंको विशिष्ट मागहरूमा निर्भर गर्दछ।
नाइट्रोजन क्याबिनेटहरूले N2 ग्यास शुद्धिकरण प्रयोग गर्दछ, N2 ग्यासले भित्री हावालाई बाहिर धकेल्छ, त्यसपछि RH लाई सेटिङ मूल्यमा कम हुन्छ, त्यहाँ N2 फ्लो-मिटर, चुम्बकीय भल्भ र N2 मोड्युल नियन्त्रण उद्देश्यको लागि नाइट्रोजन क्याबिनेटमा सुसज्जित हुन्छ। आर्द्रता 1-60% RH समायोज्य छ, तर यसलाई निरन्तर N2 आपूर्ति चाहिन्छ, लागत उच्च छ।
2. dehumidifying गति
नाइट्रोजन क्याबिनेटहरू dehumidifying गति 10% RH ड्राई क्याबिनेट भन्दा छिटो हुन्छ, जब N2 क्याबिनेटमा हतारिन्छ, भित्री RH धेरै मिनेट भित्र 1% RH पुग्न सक्छ, तथापि, इलेक्ट्रोनिक ड्राई क्याबिनेटले RH अवशोषण र थकाउने प्रक्रियाहरू अनुभव गर्नुपर्छ, यो ढिलो हुन्छ, सामान्यतया 10-30 मिनेट भित्र, विशिष्ट RH दायरामा निर्भर गर्दछ।
3. आवेदन
यदि उत्पादनहरू केवल आर्द्रता संवेदनशील छन् भने, 10% RH ड्राई क्याबिनेट उत्तम विकल्प हो, यदि उत्पादनहरू आर्द्रता संवेदनशील र अक्सिजन संवेदनशील छन्, जस्तै तामा, क्रिस्टल, चाँदी, त्यसपछि N2 क्याबिनेट राम्रो छ।
10% RH ड्राई क्याबिनेटको बारेमा थप विवरणहरूको लागि, कृपया हाम्रो वेबसाइट www.climatestsymor.com मा जानुहोस् वा सिधै sales@climatestsymor.com मा इमेल पठाउनुहोस्, हामी तपाईंलाई छिटो समयमा फिर्ता गर्नेछौं, सम्भावित सहयोगको लागि स्वागत छ।
