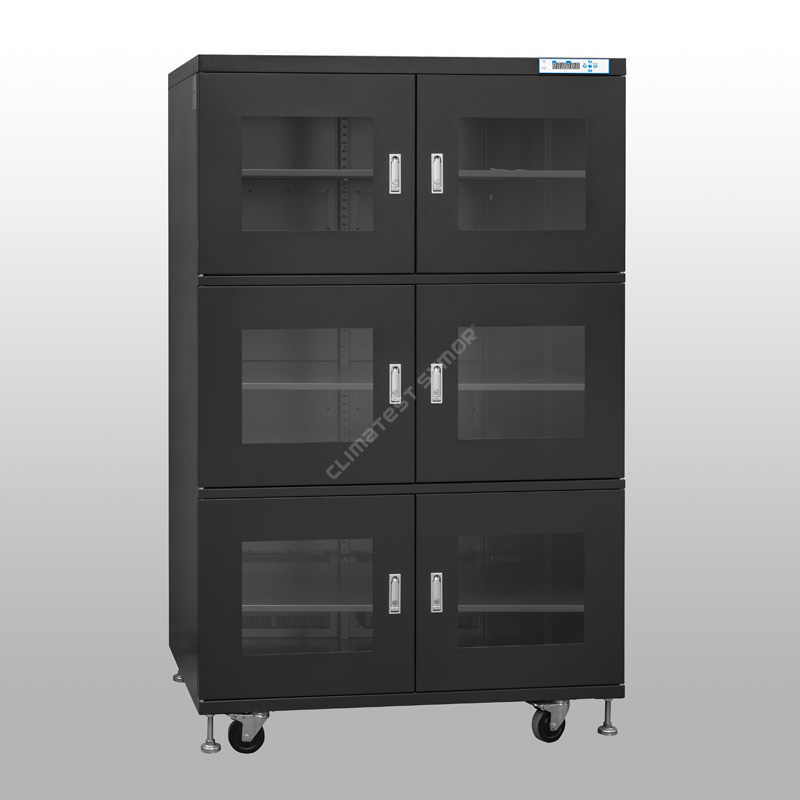

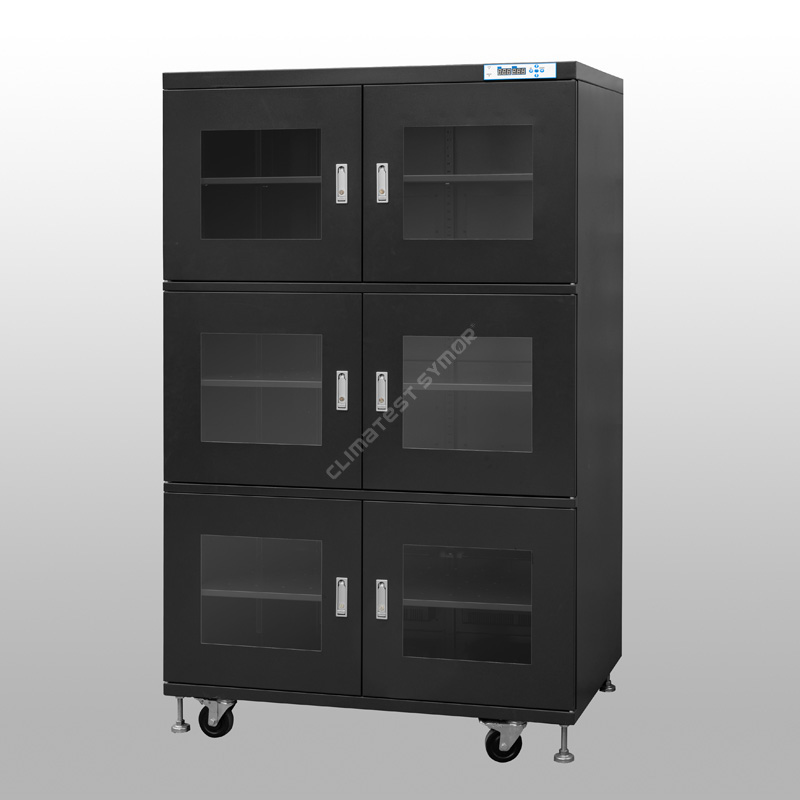

तल १% RH ड्राई क्याबिनेटहरूले औद्योगिक-ग्रेडको कम आर्द्रता भण्डारण समाधानलाई बुझाउँछ, जसले क्याबिनेट भित्रको सापेक्षिक आर्द्रता (RH) को स्तरमा कायम राख्न सक्छ।<1%.
मोडेल: TDU1436BFD-6 प्रो
क्षमता: 1436L
आर्द्रता:<1%RH
शेल्फहरू: 5pcs, उचाइ समायोज्य
रंग: गाढा नीलो, ESD सुरक्षित
आन्तरिक आयाम: W1198*D682*H1723 MM प्रति तह
बाहिरी आयाम: W1200*D710*H1910 MM
विवरण
१% तलको आरएच ड्राई क्याबिनेटले एसएमटी उत्पादन लाइनहरूको लागि अति कम आर्द्रता भण्डारण प्रदान गर्दछ। सबैभन्दा उन्नत dehumidifying प्रविधि प्रयोग गरेर, क्याबिनेटले अत्यधिक सुख्खा वातावरण सिर्जना गर्दछ जसले नमी-संवेदनशील घटकहरूमा "पपकोर्न प्रभाव" लाई रोक्छ, तिनीहरूको प्रयोगयोग्य भुइँको जीवन विस्तार गर्दछ, र महँगो नाइट्रोजन वा बारम्बार उच्च-तापमान बेकिंगको आवश्यकतालाई हटाउँछ।
तल १% RH ड्राई क्याबिनेटहरू: विशिष्टता
| मोडेल | TDU1436BFD-6 प्रो |
| आन्तरिक आयाम | W1198*D682*H1723 मिमी |
| बाहिरी आयाम | W1200*D710*H1910mm, क्यास्टर सहित |
| प्याकिङ आयाम | W1300*D800*H2100 MM |
| आर्द्रता दायरा | <1% RH |
| आर्द्रता शुद्धता | ±2.0% |
| सेल्फहरू | 5pcs, उचाइ समायोज्य |
| ESD सुरक्षित प्रकार्य | हो, १०५-१०९Ω |
| पावर खपत | औसत ३२ वाट/घन्टा |
| विद्युत आपूर्ति | AC110V-120V, 220V-240V, 50HZ/60HZ |
| शुद्ध वजन | 150KG |
| सकल वजन | 205KG |
| परिवेशको तापक्रम | +5°C~ 35°C |
| अवस्था | सुख्खा क्याबिनेटहरूको उत्कृष्ट प्रदर्शन वातावरण परिवेशको तापमान <25 ℃ र सापेक्षिक आर्द्रता <60% RH मा छ। |
1% RH ड्राई क्याबिनेटहरू तल: सुविधा
▸सापेक्ष आर्द्रता: <1% RH, MSL 4, 5, 5a, र 6 को लागि अति कम आर्द्रता भण्डारण समाधान प्रदान गर्दै।

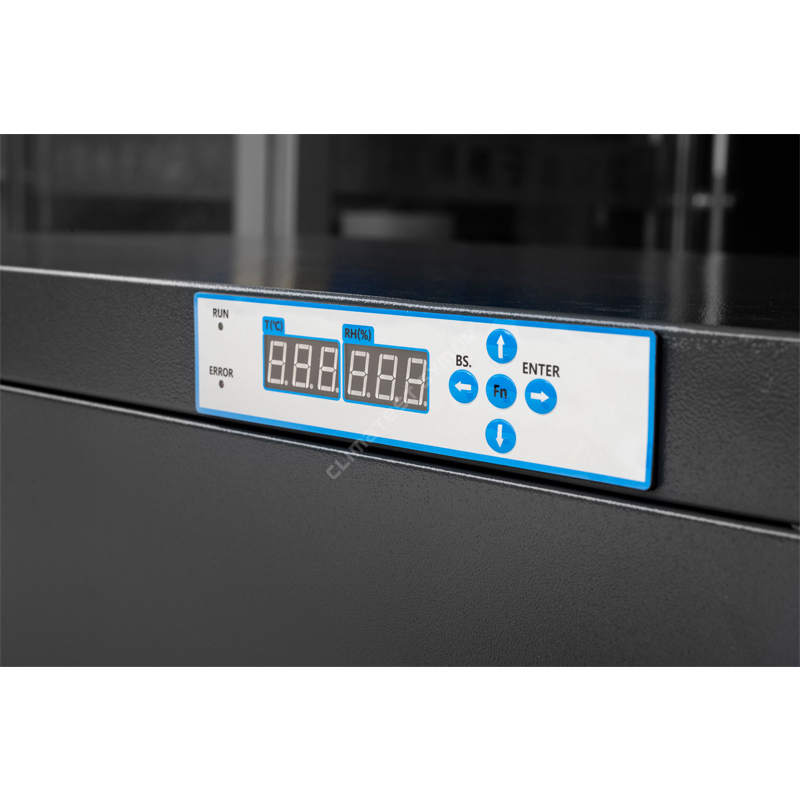

▸डिजिटल डिस्प्ले: माइक्रो कम्प्युटर-नियन्त्रित LED HD डिस्प्ले, प्रयोगकर्ता-अनुकूल RH सेटिङ, वास्तविक-समय निगरानी।
▸ESD-सुरक्षित: सतह विरोधी स्थिर प्रतिरोध 10⁵–10⁹ Ω।
▸समायोज्य शेल्फहरू: उचाइ समायोज्य, विभिन्न आकारका घटकहरूमा खानपान।
▸मेमोरी प्रकार्य: पावर आउटेज पछि रिसेट गर्न आवश्यक छैन।
▸ऊर्जा कुशल: अत्यधिक प्रभावकारी आर्द्रता नियन्त्रण कायम राख्दै पावर बचत।
कसरी dehumidify गर्न?
1% भन्दा कम RH ड्राई क्याबिनेटको dehumidifying सिद्धान्त "आणविक sieves + चक्रीय पुनर्जनन मार्फत भौतिक सोखना" (सबैभन्दा भरपर्दो विधि) हो, सामान्य TE कूलिङ ड्राई क्याबिनेटले यस्तो अति कम आर्द्रता स्तरमा पुग्न सक्दैन।
शोषण प्रक्रिया: आणविक छलनीहरू क्याबिनेटमा शोषक सामग्रीको रूपमा प्रयोग गरिन्छ; यी सिइभहरूमा नानोस्केल माइक्रोपोरहरूको विशाल नेटवर्क हुन्छ जसले हावाबाट पानीका अणुहरू सोस्ने गर्छ — पानी सोस्ने स्पन्जजस्तै। फ्यानले आर्द्र हावालाई सुख्खा एकाइहरूमा तान्छ, जहाँ पानीका अणुहरूले भौतिक सोखन्छन्, र सुकेको हावा पछि क्याबिनेटको भित्री भागमा फर्किन्छ।
पुनर्जन्मप्रक्रिया:एकचोटि आणविक चलनीले शोषण संतृप्तिमा पुगेपछि, प्रणालीले स्वचालित रूपमा कम-तापमान तापक्रमलाई बिस्तारै सोखिएको पानीको अणुहरूलाई पानीको भापमा रूपान्तरण गर्न थाल्छ, जुन त्यसपछि क्याबिनेटबाट निष्कासित हुन्छ; आणविक चलनीले यसको नमी-अवशोषण क्षमता पुनर्स्थापित गर्दछ।
आन्तरिक वातावरणको सटीक नियन्त्रण र निगरानी सुनिश्चित गर्न स्विट्जरल्याण्डबाट आयात गरिएको सापेक्षिक आर्द्रता (RH) र तापमान सेन्सरहरू सहित 1% RH ड्राई क्याबिनेटहरूले उन्नत प्रविधि अपनाउछन्, आर्द्रता सेन्सरको शुद्धता +/-2% RH हो। स्थिर, कम आर्द्रता वातावरण बनाएर, सुक्खा क्याबिनेटहरूले प्रभावकारी रूपमा संवेदनशील वस्तुहरूलाई नमीको हानिकारक प्रभावहरूबाट जोगाउँछन्।
SMT इलेक्ट्रोनिक्स निर्माण मा आवेदन
MSL 4, 5, 5A, र 6 प्रति IPC/JEDEC J-STD-033 मापदण्डको रूपमा वर्गीकृत नमी संवेदनशील उपकरणहरू (MSDs) को लागि 1% RH ड्राई क्याबिनेटहरू आवश्यक छन्:
▸प्राथमिक प्रयोग केसहरू: "पपकोर्न प्रभाव" लाई रोक्न: रिफ्लो सोल्डरिङको समयमा (उच्च तापक्रम ~260 डिग्री सेल्सियस), प्लास्टिक आईसी प्याकेजहरूमा फसेको ओसिलो भापमा परिणत हुन्छ, जसले आन्तरिक दरार र डेलामिनेशन निम्त्याउँछ। अल्ट्रा-कम आर्द्रता भण्डारणले सोल्डरिङ अघि यो नमी हटाउँछ।
▸फ्लोर लाइफ पज गर्दै: जब MSDs लाई तिनीहरूको सिल गरिएको नमी बाधा झोलाबाट हटाइन्छ, तिनीहरूको "फ्लोर लाइफ" घडी टिक्न थाल्छ। तिनीहरूलाई <1% RH क्याबिनेटमा भण्डारण गर्दा प्रभावकारी रूपमा यस टाइमरलाई रोक्छ, प्रयोग नगरिएका कम्पोनेन्टहरूलाई सुरक्षित रूपमा भण्डारण गर्न र पछि बेक नगरी पुन: प्रयोग गर्न अनुमति दिन्छ।
▸अक्सीकरण रोक्न: अति-सुक्खा वायुमण्डलले खुला तामाको प्याड, चाँदीको फिनिश, र सोल्डर गर्न मिल्ने सतहहरूको अक्सीकरणलाई रोक्छ — वर्षौंसम्म सोल्डरेबिलिटी सुरक्षित राख्छ।
|
सामान्य भण्डारण |
रिफ्लो प्रक्रिया |
||
|
|
|
|
|
|
परिवेशमा नमी प्याकेजहरूमा प्रवेश गर्दछ। |
तताउने क्रममा, पानीको भापको दबाब बढ्छ, जसले डाइ र राललाई अलग गर्दछ। |
पानीको भाप तताइ अन्तर्गत विस्तार गर्न जारी छ, प्याकेजहरू उडाउँदै। |
पानीको भापले प्याकेजहरू तोड्छ, जसले माइक्रो क्र्याकिंगको कारण बनाउँछ। |
फ्लोर लाइफले अधिकतम स्वीकार्य समयलाई जनाउँछ जुन एक MSD (मिस्चर-सेन्सेटिभ उपकरण) मानक कारखाना वातावरण (≤30°C / 60% RH) मा रहन सक्छ, यसको नमी-बाधा भ्याकुम झोलाबाट हटाइएपछि, प्लेसमेन्ट र रिफ्लो सोल्डरिङको लागि अझै सुरक्षित रहँदा।
आवेदन विधि: MSL लेभल ४–६ कम्पोनेन्टहरू भ्याकुम झोलाहरूबाट हटाइसकेपछि, माउन्टिङ र रिफ्लो सोल्डरिङ प्रक्रियाहरू तोकिएको फ्लोर लाइफभित्र पूरा भएन भने, तिनीहरूलाई तुरुन्तै १% तलको RH ड्राई क्याबिनेटमा राख्नुपर्छ। <1% RH को यो अति-कम आर्द्रता वातावरणमा, कम्पोनेन्टहरूको आर्द्रता अवशोषण प्रक्रिया प्रभावकारी रूपमा "पज गरिएको छ," र बाँकी भुइँको जीवन खपत हुन बन्द हुन्छ, सुख्खा क्याबिनेटले कुनै प्रि-बेकिंग महसुस गर्दैन, जुन सीधै प्रयोगको लागि लाइनमा लोड गर्न सकिन्छ, जसले गर्दा उत्पादन क्षमतामा उल्लेखनीय वृद्धि हुन्छ।
वास्तविक समय आर्द्रता प्रोफाइल(परिवेश आर्द्रता 60% RH, कुनै भार छैन):

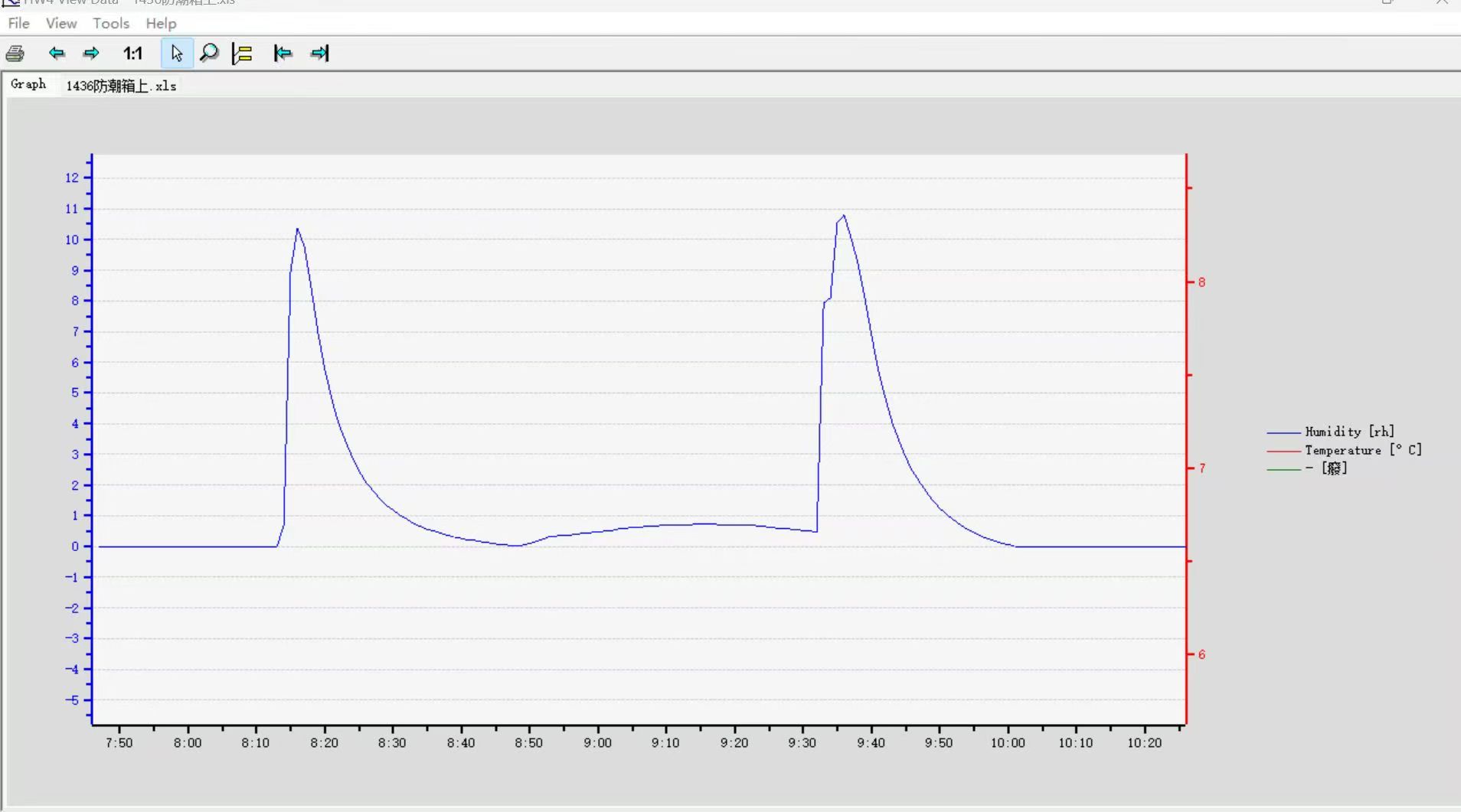

प्रत्येक पटक 30 सेकेन्डको लागि ढोका खोल्दै, त्यसपछि बन्द गर्नुहोस्:

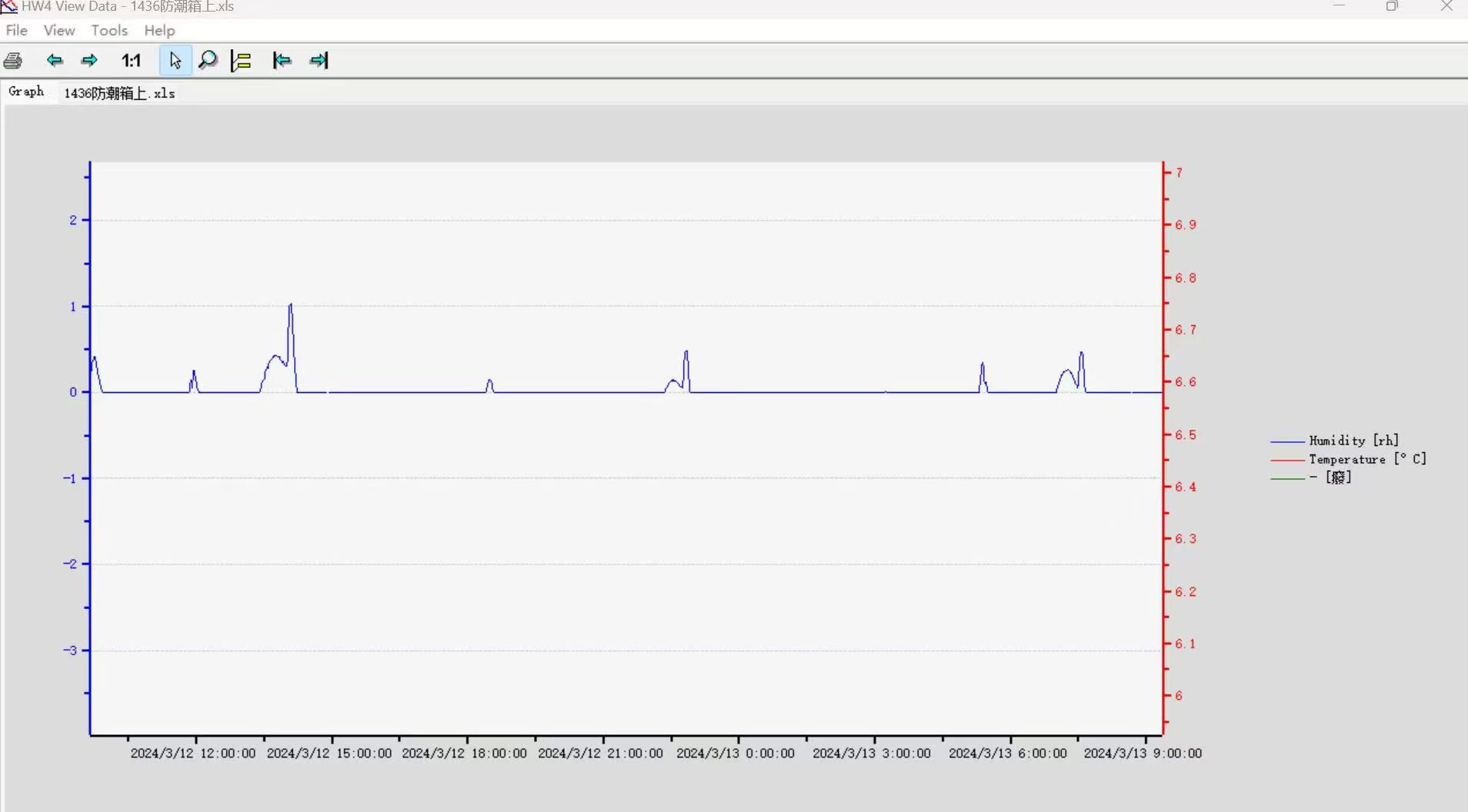

ढोका नखोली दीर्घकालीन भण्डारण:
ढुवानी अघि वास्तविक समय आर्द्रता मापन
हामी ढुवानी गर्नु अघि तलको 1% RH ड्राई क्याबिनेट पुन: मापन गर्न र क्यालिब्रेसन प्रमाणपत्र जारी गर्न उच्च परिशुद्धता रोट्रोनिक्स हाइग्रोमिटर प्रयोग गर्छौं, हामी प्रत्येक क्याबिनेटलाई ध्यानपूर्वक डिबग गर्छौं र ग्राहकको हातमा आइपुगेपछि सबै कुरा राम्ररी काम गर्छ भनी सुनिश्चित गर्छौं, यो पनि एक जिम्मेवारी हो, गुणस्तर नियन्त्रणको बारेमा Symor चिन्ताहरू र ग्राहकहरूको प्रतिक्रियाहरू किन यस कारणले हामी ड्राइब्याक प्रयोग गर्दछौं। दोहोर्याइएको आदेशहरू राख्नुहोस्।
ड्राई क्याबिनेट र नाइट्रोजन क्याबिनेटहरू बीचको भिन्नता:
▸सुकाउने क्याबिनेटहरूले आर्द्रीकरण गर्न सुख्खा एकाइहरू प्रयोग गर्छन्, कुनै उपभोग्य वस्तुहरू छैनन्, कुनै प्रतिस्थापनहरू छैनन्, र तिनीहरूले ओसिलो अवशोषित गर्छन् र यसलाई स्वचालित रूपमा बाहिर निकाल्छन्।
▸नाइट्रोजन क्याबिनेटहरूले कम आर्द्रता र कम-अक्सिजन स्तर भण्डारण अनुप्रयोगमा पुग्न नाइट्रोजन शुद्धीकरण प्रयोग गर्दछ, N2 ग्यास उपभोगयोग्य छ।
<1% RH ड्राई क्याबिनेटहरू आवश्यक पर्ने अवयवहरू:
▸ICs, BGAs, QFPs, र MSL 5/6 सँग सबै SMD कम्पोनेन्टहरू
▸ बेयर PCBs (अक्सिडेशन र आर्द्रता अवशोषण रोक्छ)
▸3D प्रिन्टर धातु पाउडर (हाइग्रोस्कोपिक र प्रतिक्रियाशील)
उद्योग मानक संग अनुपालन
तल 1% RH ड्राई क्याबिनेटहरू पूरा गर्न वा बढी गर्न डिजाइन गरिएको छ:
IPC/JEDEC J-STD-033 MSDs ह्यान्डलिंग, प्याकिङ र भण्डारण
IPC-1601 PCBs को भण्डारण र ह्यान्डलिंग
IEC 61340-5-1 ESD नियन्त्रण (ESD-सुरक्षित मोडेलहरूको लागि)
हामीबाट कसले किन्ने?
Symor ले कम आर्द्रता नियन्त्रित क्याबिनेटहरू विश्व प्रसिद्ध अर्धचालक र इलेक्ट्रोनिक निर्माताहरूलाई बेच्दछ, जस्तै माइक्रोन, ST इलेक्ट्रोनिक्स, फिनिक्स सेमीकन्डक्टर, REC सोलार, विस्ट्रोन, फक्सकन, र स्ट्यानफोर्ड, इलिनोइस, ETH ज्यूरिख जस्ता विश्वविद्यालयहरू........हाम्रा ड्राई क्याबिनेटहरूले ग्राहकहरूलाई मद्दत गर्छन्:
▸ मुख्य दुखाइ बिन्दुहरू ठेगाना: MSD (मिस्चर-सेन्सेटिभ उपकरण) व्यवस्थापनका चुनौतीहरू पूर्ण रूपमा समाधान गर्दै
▸लागत घटाउनुहोस् र जम्मा गर्ने दक्षतामा सुधार गर्नुहोस्: लगानीमा महत्त्वपूर्ण प्रतिफल (ROI)
▸असाधारण उत्पादन प्रदर्शन: स्थिर र भरपर्दो आर्द्रता नियन्त्रण प्रविधि
तल 1% RH ड्राई क्याबिनेटहरूको बारेमा थप विवरणहरूको लागि, कृपया हाम्रो वेबसाइटमा जानुहोस्www.climatetsymor.com, वा sales@climatetsymor.com मा इमेल पठाउनुहोस्। हामी तपाईंलाई सकेसम्म चाँडो जवाफ दिनेछौं र सम्भावित सहयोगलाई स्वागत गर्नेछौं।
