अनुसन्धान प्रयोगशालाहरू, गुणस्तर नियन्त्रण विभागहरू, र आर एन्ड डी इन्जिनियरिङ टोलीहरूको लागि, दबेन्चटप तापमान परीक्षण कक्षउत्पादन विफलता विरुद्ध फ्रन्टलाइन रक्षा प्रतिनिधित्व गर्दछ। वाक-इन परीक्षण कक्षहरूको विपरीत, बेन्चटप एकाइहरूले कम्प्याक्ट पदचिह्न प्रस्ताव गर्दछ। चाहे तपाइँ इलेक्ट्रोनिक कम्पोनेन्टहरू, PCB बोर्डहरू, ब्याट्री सेलहरू, वा मोबाइलहरू परीक्षण गर्दै हुनुहुन्छ, प्राविधिक विशिष्टताहरू बुझ्ने दोहोर्याउन मिल्ने र आकर्षक डेटा उत्पन्न गर्न महत्त्वपूर्ण छ।
यो गाइडले विशिष्टता, परिचालन विशेषताहरू, र खरिद दिशानिर्देशहरूको विस्तृत र विस्तृत विश्लेषण प्रदान गर्दछ।
मूल्याङ्कन गर्दा कबेन्चटप तापमान परीक्षण कक्ष, खरीददारहरू प्रायः न्यूनतम र अधिकतम तापमान सीमाहरूमा मात्र ध्यान केन्द्रित गर्छन्। तपाइँको चयन प्रक्रियामा सहयोग गर्न, हामीले उच्च प्रदर्शन, प्रोग्रामयोग्य तापमान परीक्षण कक्षको लागि मानक विनिर्देशहरू कम्पाइल गरेका छौं। तलको डेटाले 22 देखि 36 लिटर सम्मका एकाइहरूको लागि उद्योग बेन्चमार्क प्रतिनिधित्व गर्दछ - प्रयोगशाला बेन्चटपहरूको लागि मीठो ठाउँ।
| प्यारामिटर | मानक विशिष्टता | प्राविधिक अन्तरदृष्टि |
| आन्तरिक भोल्युम | 12L / 22L / 36L (चयन गर्न मिल्ने) | 12L पीसीबी परीक्षणको लागि आदर्श हो; 22L र 36L ले ब्याट्री प्याक वा ठूला एसेम्बलीहरू मिल्छ। |
| आन्तरिक आयाम (WxDxH) | 310×230×200 mm (12L) देखि 400 x 300 x 300 mm (36L) | शेल्फ लोडिङ र हावा परिसंचरण निकासी सुनिश्चित गर्नुहोस्। आन्तरिक भोल्युमको 3/2 भन्दा माथि नमूनाहरू प्याक नगर्नुहोस्। |
| बाह्य आयाम (WxDxH) | 500×540×650 mm (12L) देखि 640×730×920 mm (36L) | भेन्टिलेसनको लागि छेउमा 30 सेमी क्लियरेन्स चाहिन्छ |
| शुद्ध वजन | ६० किलोदेखि ९० किलोसम्म | बेन्चटप मूल्याङ्कनको लागि महत्त्वपूर्ण। सुनिश्चित गर्नुहोस् कि तपाईंको वर्कबेन्चले स्थिर लोड र गतिशील कम्पन समर्थन गर्न सक्छ। |
| आन्तरिक सामाग्री | SUS304 स्टेनलेस स्टील (ब्रश / मिरर) | समान तापमान वितरणको लागि रस्ट प्रतिरोध र उच्च प्रतिबिम्ब प्रदान गर्दछ। |
यो तापमान परीक्षण कक्ष को कोर हो। डाटाशीटमा अंकहरू वास्तविक-विश्व भौतिकीसँग पङ्क्तिबद्ध हुनुपर्छ। "नो-लोड" बनाम "लोड गरिएको" अवस्थाहरूमा ध्यान दिनुहोस्।
| प्यारामिटर | मानक विशिष्टता | प्राविधिक अन्तरदृष्टि |
| तापमान दायरा | -40°C देखि +130°C (विस्तारित विकल्पहरू: -20°C देखि +130°C) | -40 डिग्री सेल्सियस धेरै व्यावसायिक इलेक्ट्रोनिक्स को लागी पर्याप्त छ। |
| तापमान उतार-चढ़ाव | ± ०.५ डिग्री सेल्सियस | एकल नियन्त्रण बिन्दुमा छोटो अवधिको स्थिरता प्रतिनिधित्व गर्दछ। स्थिर एक्सपोजर परीक्षणहरूको लागि आवश्यक। |
| तापमान एकरूपता | <2.0 °C | खाली कार्यस्थानमा 9 बिन्दुहरूमा तापमान भिन्नता मापन गर्दछ। |
विश्वसनीयता धेरै हदसम्म "गोल्डेन त्रिकोण" द्वारा निर्धारण गरिन्छ: कम्प्रेसर, नियन्त्रक, र वायुप्रवाह।
| प्यारामिटर | मानक विशिष्टता | प्राविधिक अन्तरदृष्टि |
| शीतलन दर | 1.0 °C / मिनेट देखि 3.0 °C / मिनेट (+85°C देखि -40°C) | औसत दर, लोड छैन |
| ताप दर | 3.0 °C / मिनेट देखि 5.0 °C / मिनेट (-40°C देखि +85°C) | Nichrome हीटरले सुक्खा, उत्तरदायी गर्मी प्रदान गर्दछ। छिटो दर तनावले तपाइँको DUT को इन्सुलेशन परीक्षण गर्दछ। |
| कम्प्रेसर | हर्मेटिक वा रोटरी (फ्रान्सेली Tecumseh / Copeland) | हर्मेटिक प्रयोगशाला प्रयोगको लागि शान्त छ; औद्योगिक चक्रका लागि रोटरी बढी टिकाउ हुन्छ। |
| फ्रिज | R449A, R448A (लो GWP), R404A | EU F-ग्यास नियमहरूले उच्च-GWP ग्यासहरूलाई चरणबद्ध गर्दैछ। स्थानीय वातावरणीय कानूनहरूको अनुपालन सुनिश्चित गर्नुहोस्। |
| वायु परिसंचरण | केन्द्रापसारक सिरोको फ्यान | जबर्जस्ती वायु संवहन क्षेत्र सिर्जना गर्दछ। |
सिमोरबेन्चटप तापक्रम परीक्षण चेम्बर एकाइहरू साधारण थर्मोस्टेटहरूबाट परिष्कृत डाटा अधिग्रहण प्लेटफर्महरूमा विकसित भएका छन्।
नियन्त्रक सञ्चालनको मस्तिष्क हो।
प्रोग्रामेबल कन्ट्रोलर

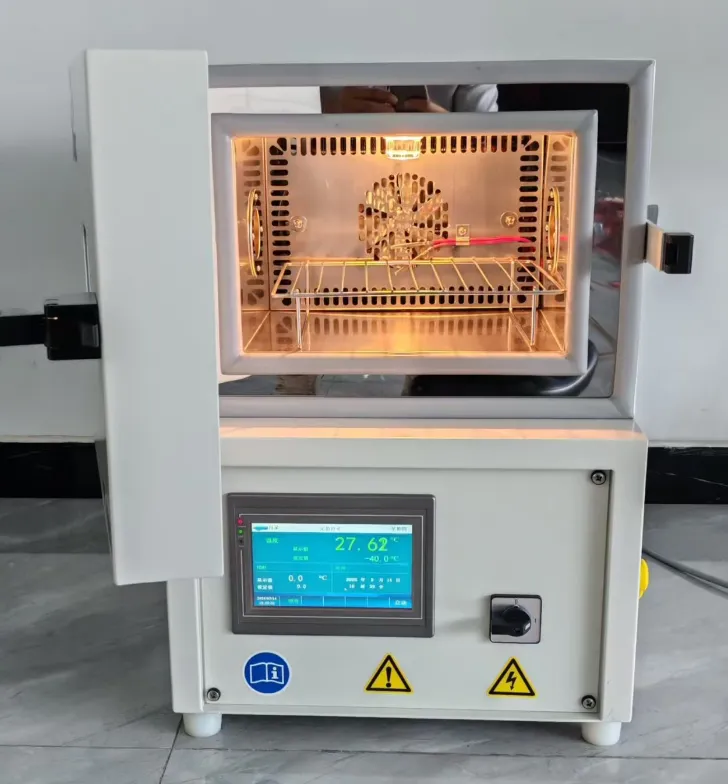

बेन्चटप तापमान परीक्षण कक्षहरू7" प्रोग्राम योग्य LCD टच स्क्रिन नियन्त्रक प्रयोग गर्नुहोस्।
कार्यक्रम क्षमता: 999 दोहोरिने चक्रहरूसँग न्यूनतम 120 खण्डहरू।
संचार: मानक RS-232, RS-485, र इथरनेट (RJ-45) जडान।
इतिहास डेटा निर्यात: USB फ्लैश ड्राइवहरूको लागि समर्थन डाउनलोड गर्नुहोस्। डाटा सीधै एक्सेल (.csv वा .xls) मा स्वामित्व ढाँचा बिना निर्यात गर्नुपर्छ।
स्वतन्त्र ओभर-टेम्प प्रोटेक्शन: एक अलग मेकानिकल लिमिटर जसले मुख्य नियन्त्रक असफल भएमा हीटरमा पावर काट्छ।
रेफ्रिजरेसन ओभरलोड: कम्प्रेसर सुरक्षित गर्न उच्च-दबाव स्विच र थर्मल रिले।

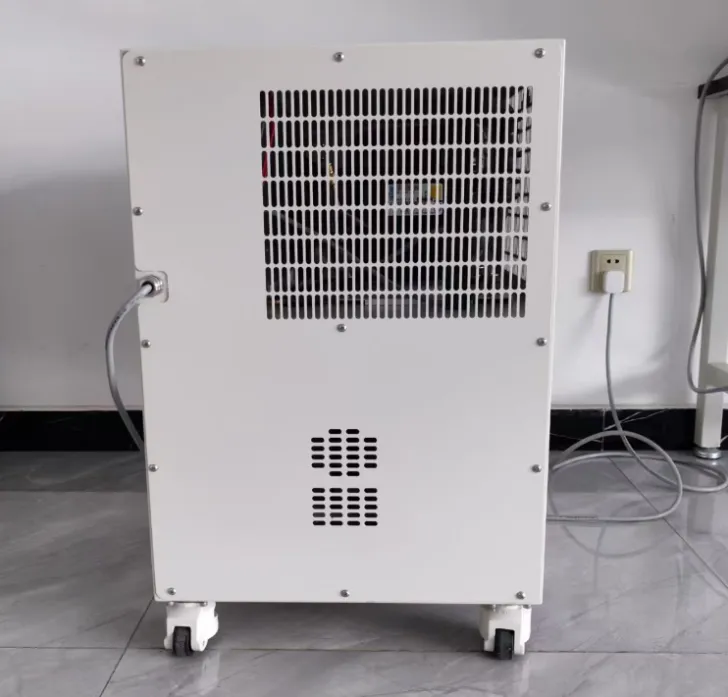

केबल पोर्टहरू: छेउमा मानक Φ 50 एमएम केबल प्वाल (सिलिकोन प्लगको साथ) ले तपाइँलाई तपाइँको परीक्षण नमूना (लाइभ लोड निगरानी) मा पावर जडान गर्न अनुमति दिन्छ।
हो, तपाईं ऊर्जावान उत्पादनहरू परीक्षण गर्न सक्नुहुन्छ, तर तपाईंले "तातो भार" को लागि खाता हुनुपर्छ।
जब तपाईंको उत्पादन चेम्बर भित्र संचालित हुन्छ, यसले तातोको रूपमा ऊर्जा नष्ट गर्दछ। यसले च्याम्बरको प्रशीतन प्रणालीमा अतिरिक्त "काम" थप्छ, विशेष गरी यदि तपाइँ धेरै कम तापमान (जस्तै, -40 डिग्री सेल्सियस) कायम राख्न प्रयास गर्दै हुनुहुन्छ।
यहाँ व्यावसायिक दृष्टिकोण छ:
1. लोड गणना गर्नुहोस्: परीक्षण (DUT) अन्तर्गत तपाईंको उपकरणको वाटेज निर्धारण गर्नुहोस्। औंठाको सामान्य नियम यो हो कि प्रत्येक 100 वाट DUT तापको लागि, तपाइँ प्रणालीमा 1 डिग्री सेल्सियस तातो लोड थप्नुहुन्छ।
2. Derating curves: धेरै निर्माताहरूले "लाइभ लोड क्षमता" चार्ट प्रदान गर्छन्। उदाहरणका लागि, +23°C मा, एउटा चेम्बरले 1000W ह्यान्डल गर्न सक्छ, तर -40°C मा, यो 250W मा झर्छ।
3. जडान: सधैं समर्पित साइड केबल पोर्ट (Φ 50mm) प्रयोग गर्नुहोस् तपाईंको पावर DUT तर्फ लैजान्छ। ढोकाको सीलमा केबलहरू कहिल्यै नछोड्नुहोस्, किनकि यसले वायुरोधी अखण्डतालाई तोड्छ र गम्भीर आइसिङ निम्त्याउँछ।
तापमान एकरूपता विशिष्टताहरू (जस्तै, ± 1.0 डिग्री सेल्सियस) सामान्यतया "नो-लोड" अवस्थाहरूमा मापन गरिन्छ। एकचोटि तपाईंले नमूनाहरू भित्र राख्नुहुन्छ, तिनीहरू थर्मल बाधाहरूको रूपमा काम गर्छन्। हावा तिनीहरूलाई तातो वा चिसो गर्न नमूनाहरू वरिपरि प्रवाह गर्नुपर्छ। यदि तपाईंले च्याम्बरलाई यसको कुल मात्राको 30-40% भन्दा बढी भर्नुभयो भने, तपाईंले केन्द्रापसारक फ्यानबाट हावा प्रवाह रोक्नु हुन्छ।
समाधान: फ्यान सेवन (सामान्यतया माथि वा पछाडि) वरिपरि कम्तिमा 10 सेन्टिमिटरको अन्तर छोड्नुहोस्। ठाडो हावा प्रवाह गर्न अनुमति दिन छिद्रित शेल्फहरू प्रयोग गर्नुहोस्।
तातो सिङ्क प्रभाव: यदि तपाइँका नमूनाहरू मोटो धातु (एल्युमिनियम वा स्टील) बाट बनेका छन् भने, तिनीहरूसँग उच्च थर्मल मास छ। तिनीहरू तातो हुनेछन् र हावा भन्दा ढिलो चिसो हुनेछन्, अस्थायी विचलन (लग) सिर्जना गर्दछ। नियन्त्रकले "सोक" (होल्ड) समयको समयमा यसलाई सच्याउनेछ।
तपाईंले आफ्नो च्याम्बर कम्तिमा प्रत्येक 12 महिनामा एक पटक, वा ASTM E220 / ISO 17025 मापदण्डहरू पछ्याएर क्यालिब्रेट गर्नुपर्छ। यदि तपाइँ FDA (चिकित्सा उपकरण), FAA (उडयन), वा अटोमोटिभ (IATF 16949) अनुपालनको लागि परीक्षण गर्दै हुनुहुन्छ भने क्यालिब्रेसन गैर-वार्तालाप योग्य छ।
प्रक्रिया: एक प्रमाणित प्राविधिकले खाली कार्यस्थानको विशिष्ट स्थानहरूमा (कुना र केन्द्र) 9 देखि 15 थर्मोकोपलहरूसँग "डेटा लगर" राख्छ।
के मापन गरिन्छ: तिनीहरू एकरूपता (सबैभन्दा तातो र चिसो बिन्दु बीचको भिन्नता), उतार-चढाव (समयमा स्थिरता), र शुद्धता (एनआईएसटी-ट्रेसेबल मानकमा पढाइ कति नजिक छ) परीक्षण गर्छन्।
इन-हाउस चेकहरू: च्याम्बर वार्षिक प्रमाणीकरणहरू बीचमा नछोडिएको सुनिश्चित गर्न ह्यान्डहेल्ड सन्दर्भ जाँचको साथ आइस बाथ (0°C) र उमालेको पानी (100°C) प्रयोग गरेर दैनिक "टू-पोइन्ट चेक" गर्नुहोस्।
