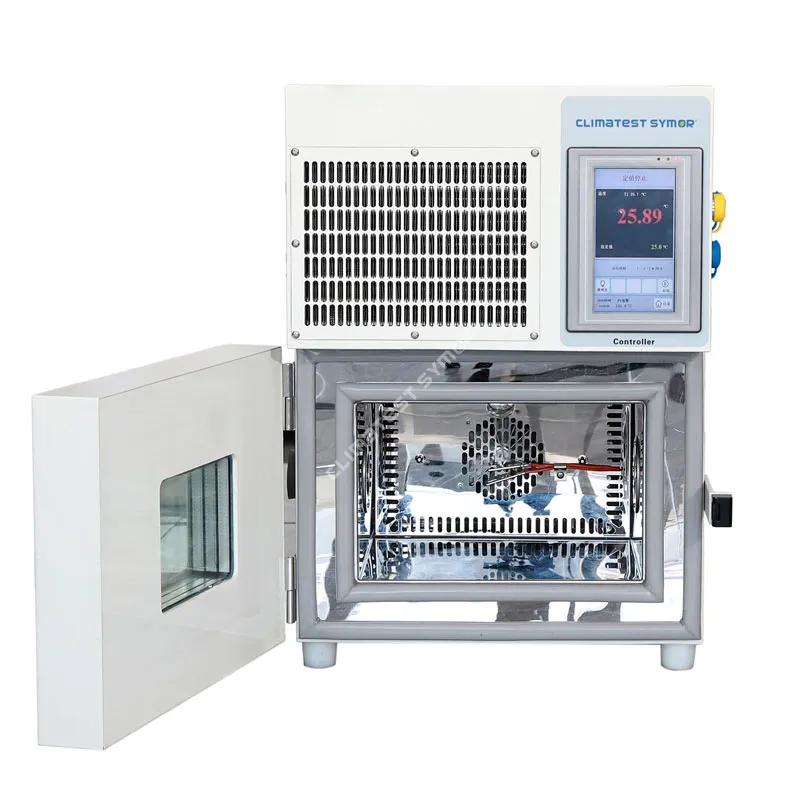

A सानो तापमान परीक्षण कक्षफ्लोर-स्ट्यान्डिङ तापमान कक्षको रूपमा उस्तै थर्मल तनाव स्क्रीनिंग क्षमताहरू प्रदान गर्दछ, तर बेन्चटप वा भीडभाड प्रयोगशालामा फिट हुने पदचिह्न भित्र।
चुनौती यो हो कि "सानो" को अर्थ "कमजोर" होइन। कम्प्याक्ट मिनी तापमान परीक्षण कक्षहरूले 1.5KW भन्दा कम पावर खपत गर्दा 3°C देखि 5°C प्रति मिनेटको तापक्रम र्याम्प दरहरू प्राप्त गर्दछ। यो गाइडले कार्यसम्पादन तालिका, मेकानिकल संरचना, र व्यावहारिक अनुप्रयोग सल्लाह सहित सानो तापक्रम परीक्षण चेम्बर विशिष्टताहरूको पूर्ण प्राविधिक ब्रेकडाउन प्रदान गर्दछ।
सानो तापक्रम परीक्षण कक्षको मूल प्राविधिक विशिष्टताहरू मूल्याङ्कन गर्दासानो तापमान परीक्षण कक्ष, तपाईं मार्केटिङ हाइपहरूमा भर पर्न सक्नुहुन्न। व्यावसायिक ग्राहकहरूले डाटाको लागि सोध्छन्। तल 12 लीटर देखि 36 लिटर आन्तरिक भोल्युम सम्मको उच्च-प्रदर्शन कम्प्याक्ट तापमान परीक्षण कक्षहरूको लागि मानक विशिष्टताहरू छन् - घटक-स्तर परीक्षणको लागि सबैभन्दा सामान्य आकारहरू।
| प्यारामिटर | मानक दायरा | इन्जिनियरिङ नोट |
| आन्तरिक भोल्युम | 12L / 22L / 36L | 12L एकल पीसीबी वा ब्याट्री सेल परीक्षण सूट गर्दछ। 36L ले एकै साथ ३ वटा अटोमोटिभ सेन्सरहरू सम्मिलित गर्दछ। |
| आन्तरिक आयाम (W x D x H) | 310×230×200 mm (12L) देखि 400 x 300 x 300 mm (36L) | तपाईंको यन्त्र परीक्षण (DUT) अन्तर्गत वायु प्रवाह कायम राख्न आन्तरिक क्षेत्रको २/३ भन्दा बढी ओगटेको छैन भनी सुनिश्चित गर्नुहोस्। |
| बाह्य आयाम (W x D x H) | 500×540×650 mm (12L) देखि 640×730×920 mm (36L) | अधिकांश एकाइहरू प्रयोगशाला बेन्चहरू फिट गर्न डिजाइन गरिएका छन्। |
| शुद्ध वजन | ६० किलोदेखि ९० किलोसम्म | आफ्नो workbench लोड मूल्याङ्कन प्रमाणित गर्नुहोस्। |
| आन्तरिक निर्माण | SUS 304 स्टेनलेस स्टील | ओक्सीकरण प्रतिरोध प्रदान गर्दछ र सजिलो सफाईको लागि अनुमति दिन्छ |
| बाहिरी निर्माण | पाउडर-लेपित कोल्ड-रोल्ड स्टील | रस्ट प्रतिरोधी, स्थिर सम्पत्ति |
यस तालिकामा भएका विनिर्देशहरूले तपाईंको सानो तापक्रम परीक्षण कक्षले अन्तर्राष्ट्रिय परीक्षण मापदण्डहरू जस्तै IEC 60068-2-1 (चिसो) र IEC 60068-2-2 (ड्राइ तातो) लाई पूरा गर्छ कि गर्दैन भनेर निर्धारण गर्दछ।
| प्यारामिटर | मान (मानक मोडेल) | क्रिटिकल इनसाइट |
| तापमान दायरा | -40°C देखि +130°C | -४०°C ले ९५% कमर्शियल इलेक्ट्रोनिक्स परीक्षणलाई समेट्छ। |
| तापमान उतार-चढ़ाव | ± ०.५ डिग्री सेल्सियस | एकल सेन्सर बिन्दुमा छोटो अवधिको स्थिरता मापन गर्दछ। |
| तापमान एकरूपता | <2.0°C (@9 अंक) | लोड छैन |
| ताप दर | २.०-३.० डिग्री सेल्सियस/मिनेट औसत | -40°C देखि +85°C सम्म |
| शीतलन दर | १.०-२.० डिग्री सेल्सियस/मिनेट औसत | +85°C देखि -40°C सम्म। कम तापमानमा कम्प्रेसर विस्थापन द्वारा सीमित। |
| तापमान संकल्प | ०.१ डिग्री सेल्सियस | MEMS सेन्सर र oscillators को स्थिरता परीक्षण को लागी उच्च संकल्प आवश्यक छ। |
A सानो तापमान परीक्षण कक्षसामान्यतया तपाईंको अवस्थित कार्यप्रवाह, डाटा प्रणाली, र भौतिक वातावरणमा एकीकृत हुन्छ।
वायु परिसंचरण प्रणाली
सबै आधुनिक कम्प्याक्ट चेम्बरहरूले जबरजस्ती वायु संवहन डिजाइन प्रयोग गर्छन्। पछाडिको भित्तामा माउन्ट गरिएको सेन्ट्रीफ्यूगल फ्यानले फिन गरिएको हीटर र बाष्पीकरण कुण्डलमा हावा तान्दछ, त्यसपछि यसलाई छिद्रित साइड डक्टहरू मार्फत ठाडो रूपमा वितरण गर्दछ। हावाको गति 1.5 m/s र 3.0 m/s बीच हुनुपर्छ। उच्च गतिले एकरूपता सुधार गर्छ तर साना, हल्का वजनका नमूनाहरूलाई प्रोग्राम गरिएको र्याम्प दर भन्दा छिटो चिसो पार्न सक्छ।

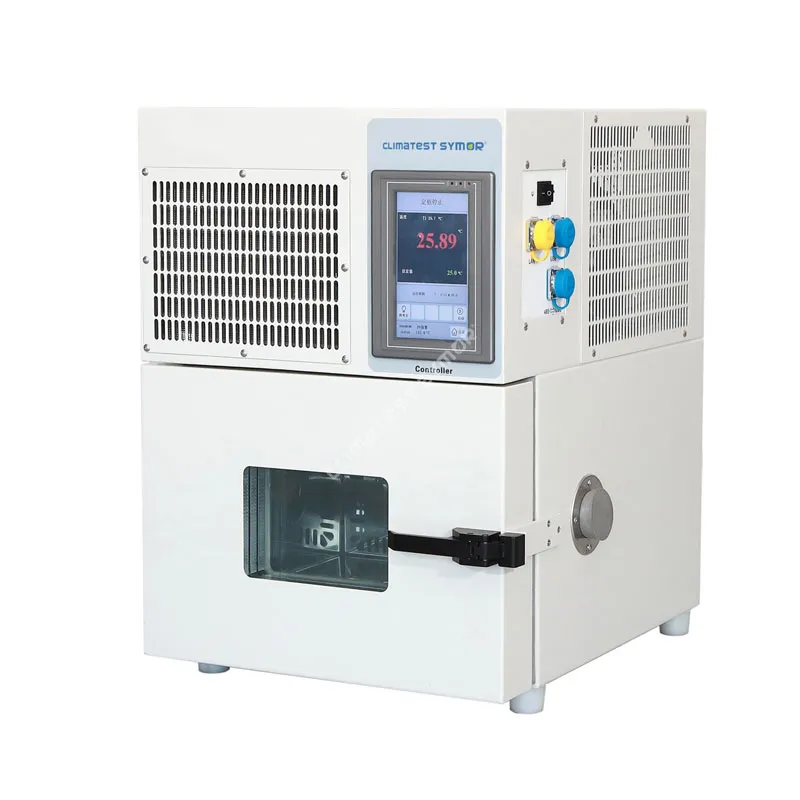

केबल पोर्ट र सहायक उपकरण
हरेकसानो तापमान परीक्षण कक्षएक साइड पहुँच पोर्ट समावेश गर्नुपर्छ। मानक व्यास 50 मिमी (2 इन्च) हो। पोर्टमा सिलिकन रबर प्लग समावेश छ जसले तारहरू पार गर्न अनुमति दिँदा च्याम्बर सिल कायम राख्छ। सञ्चालित DUTs को लागि, केबल पोर्ट विशेष रूपमा प्रयोग गर्नुहोस् - केबलहरूमा ढोका कहिल्यै बन्द नगर्नुहोस्।

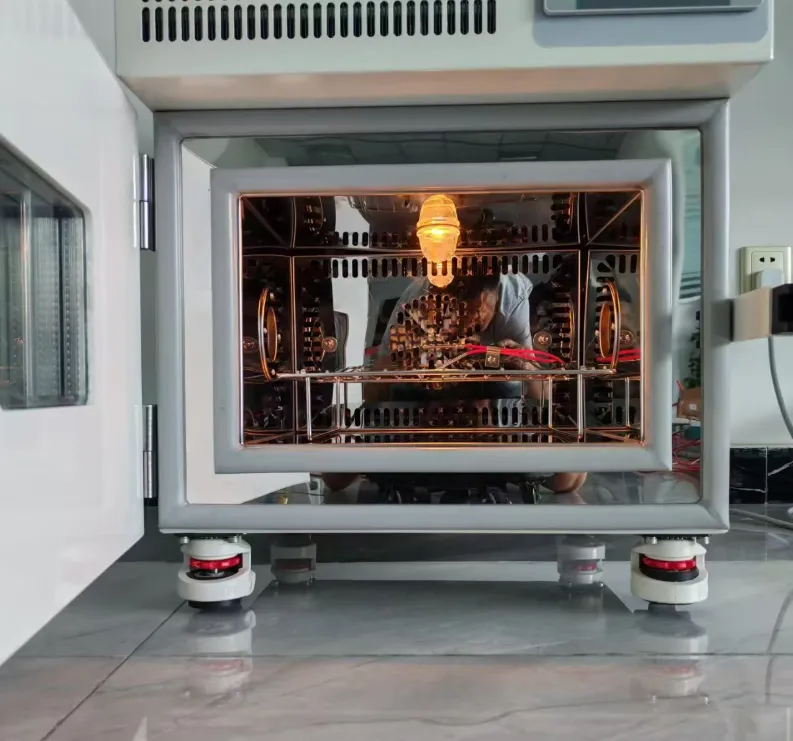

शेल्फ र लोड
मानक मिनी टेम्प चेम्बरमा एक स्टेनलेस स्टील शेल्फहरू समावेश छन्। अधिकतम शेल्फ लोड सामान्यतया 10 kg देखि 20 kg सम्म हुन्छ, तलको शेल्फ पूर्ण चेम्बर क्षमताको लागि मूल्याङ्कन गरिएको छ।
निम्न तीन प्रश्नहरूले प्रयोगशाला प्रबन्धकहरू, गुणस्तर इन्जिनियरहरू, र खरीद विशेषज्ञहरूले सानो तापक्रम परीक्षण कक्ष निर्दिष्ट गर्दा उठाइएका प्रायः इन्जिनियरिङ र परिचालन सरोकारहरूलाई प्रतिनिधित्व गर्दछ।
1: मैले मेरो परीक्षण नमूनाहरूको लागि सानो तापक्रम परीक्षण कक्षको सही आकार कसरी गणना गर्ने?
तपाईंले आफ्नो नमूना आन्तरिक भोल्युमको दुई तिहाइ भन्दा बढी ओगटेको छैन र कुनै पनि भित्री पर्खालको 10 सेन्टिमिटर भित्र कुनै नमूना छैन भनी सुनिश्चित गर्नुपर्छ।
एक तिहाई नियम वायु प्रवाह गतिशीलता मा आधारित छ। उदाहरणका लागि, यदि तपाईंले 36L सानो तापक्रम परीक्षण कक्ष चयन गर्नुभयो भने, तपाईंको कुल नमूना भोल्युम 24 लिटर भन्दा बढी हुनु हुँदैन। यहाँ चरण-दर-चरण गणना विधि छ:
। सेन्टिमिटरमा तपाईंको DUT आयामहरू मापन गर्नुहोस्: लम्बाइ x चौडाइ x उचाइ।
। लिटरमा एकल नमूना भोल्युम गणना गर्नुहोस्: (L x W x H) / 1,000।
। कुल नमूना भोल्युम प्राप्त गर्न नमूनाहरूको संख्याद्वारा गुणन गर्नुहोस्।
थप रूपमा, हावा परिसंचरणको लागि क्लियरेन्स कायम राख्नुहोस्। एयर रिटर्न प्लेनम सामान्यतया पछाडिको पर्खालमा अवस्थित हुन्छ। धेरै अग्लो नमूनाको साथ यसलाई रोक्दा ठूलो तापमान पूर्वाग्रह हुनेछ। भरपर्दो नतिजाहरूको लागि, सधैं प्रदान गरिएको छिद्रित सेल्फहरू प्रयोग गर्नुहोस् र चेम्बरको भुइँमा सिधै नमूनाहरू स्ट्याक नगर्नुहोस्।
२: मैले मेरो सानो तापक्रम परीक्षण कक्षमा तापक्रम एकरूपता परीक्षण (नक्साङ्कन) कसरी गर्ने?
तपाईंलाई कम्तिमा ९ PT100 सेन्सर भएको क्यालिब्रेट गरिएको बहु-च्यानल डाटा लगर चाहिन्छ।
यहाँ व्यावसायिक विधि छ:
। ९ PT100 temp सेन्सर, ±0.3°C शुद्धतामा क्यालिब्रेट गरिएको
। 50ms देखि 1 सेकेन्ड नमूना दर संग डाटा लगर
। च्याम्बर फिक्स्चर वा तार र्याक (थर्मल प्रवाहबाट बच्नको लागि गैर-धातु)
परीक्षण प्रक्रिया:
1. यी स्थानहरूमा खाली कक्ष भित्र 9 सेन्सरहरू राख्नुहोस्:
। 8 कुनाहरू (प्रत्येक पर्खालको 50mm भित्र
। ज्यामितीय केन्द्र
2. तपाईलाई आवश्यक पर्ने तीनवटा सेटपोइन्टहरूमा च्याम्बर सेट गर्नुहोस्: -40°C, +25°C, र +85°C
3. प्रत्येक सेटपोइन्टमा 30 मिनेट स्थिरीकरण (सोक समय) लाई अनुमति दिनुहोस्।
4. प्रत्येक सेटपोइन्टमा 30 मिनेटको लागि तापक्रम डेटा लग गर्नुहोस्।
5. एकरूपता को रूपमा गणना गर्नुहोस्: (9 बिन्दुहरू बीच रेकर्ड गरिएको उच्चतम तापक्रम) माइनस (9 बिन्दुहरू बीच रेकर्ड गरिएको न्यूनतम तापक्रम)।
उत्तीर्ण मापदण्ड: उच्च गुणस्तरको लागिसानो तापमान परीक्षण कक्ष, एकरूपता ≤2.0 डिग्री सेल्सियस हुनुपर्छ। यदि तपाईंको चेम्बर 3.0 डिग्री सेल्सियस एकरूपता भन्दा बढि छ भने, एक अवरुद्ध प्रशंसक, एक असफल हीटर, वा कम फ्रिज चार्ज जाँच गर्नुहोस्। यो परीक्षण वार्षिक रूपमा र च्याम्बरको कुनै पनि स्थानान्तरण पछि प्रदर्शन गर्नुहोस्।
