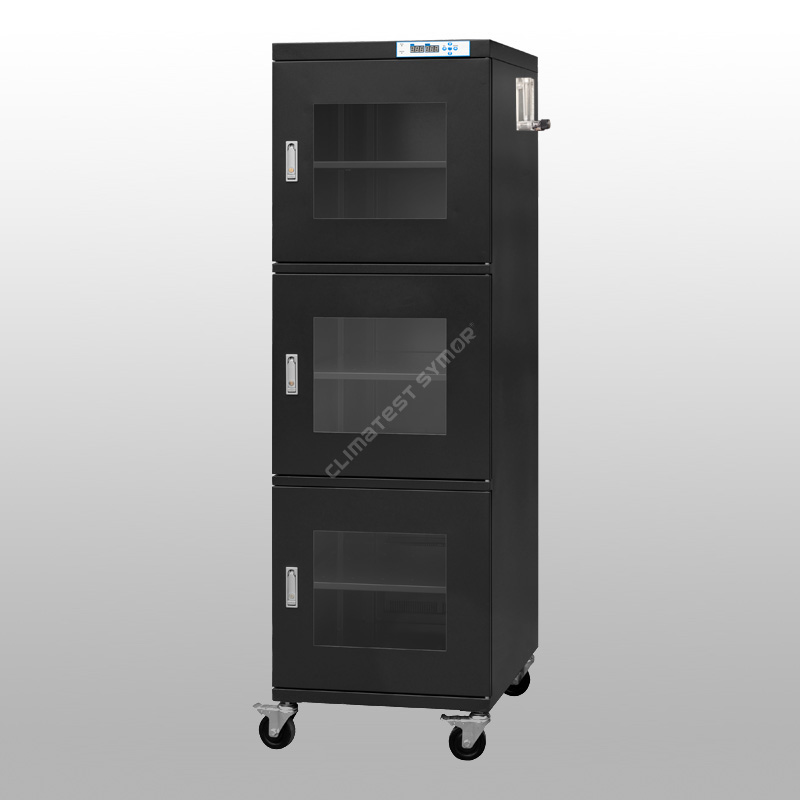

IC का लागि नाइट्रोजन ड्राई क्याबिनेट कम आर्द्रता वातावरणमा नमी संवेदनशील इलेक्ट्रोनिक्स भण्डारण गर्न डिजाइन गरिएको छ, जस्तै IC, PCB, वेफर्स, र अन्य अर्धचालक उपकरणहरू, IC को लागि यो नाइट्रोजन ड्राई क्याबिनेटले नाइट्रोजन भरेर 1% RH सम्म स्वचालित आर्द्रता नियन्त्रण भण्डारण प्रदान गर्दछ। ग्यास
मोडेल: TDN718F
क्षमता: 718L
आर्द्रता: 1%-60% RH समायोज्य
रिकभरी समय: अधिकतम। 15 मिनेट खुला ढोका 30 सेकेन्ड पछि बन्द। (परिवेश 25â 60% RH)
शेल्फहरू: 5pcs, उचाइ समायोज्य
रंग: गाढा निलो, ESD सुरक्षित
भित्री आयाम: W596*D682*H1723 MM
बाहिरी आयाम: W598*D710*H1910 MM
विवरण
क्लाइमेटेस्ट Symor® IC को लागी नाइट्रोजन ड्राई क्याबिनेटले तपाईको कम आर्द्रता सुख्खा भण्डारण आवश्यकताहरू पूरा गर्न राम्रो-गुणस्तर र फर्म संरचना प्रदान गर्दछ, IC को लागि नाइट्रोजन ड्राई क्याबिनेटले नमी र अक्सिजन संवेदनशील कम्पोनेन्टहरू सुरक्षित रूपमा राख्नको लागि वायुरोधी नाइट्रोजन-फिलिंग डिब्बा सिर्जना गर्दछ।
निर्दिष्टीकरण
|
मोडेल |
क्षमता |
आन्तरिक आयाम (W×D×H,mm) |
बाहिरी आयाम (W×D×H,mm) |
औसत शक्ति (W) |
कुल वजन (KG) |
अधिकतम लोड/शेल्फ (KG) |
|
TDN98 |
98L |
४४६*३७२*५९८ |
४४८*४००*६८८ |
8 |
31 |
50 |
|
TDN98F |
98L |
४४६*३७२*५९८ |
४४८*४००*६८८ |
8 |
31 |
50 |
|
TDN160 |
160L |
४४६*४२२*८४८ |
४४८*४५०*१०१० |
10 |
43 |
50 |
|
TDN160F |
160L |
४४६*४२२*८४८ |
४४८*४५०*१०१० |
10 |
43 |
50 |
|
TDN240 |
240L |
५९६*३७२*११४८ |
५९८*४००*१३१० |
10 |
57 |
50 |
|
TDN240F |
240L |
५९६*३७२*११४८ |
५९८*४००*१३१० |
10 |
57 |
50 |
|
TDN320 |
320L |
८९८*४२२*८४८ |
900*450*1010 |
10 |
70 |
80 |
|
TDN320F |
320L |
८९८*४२२*८४८ |
900*450*1010 |
10 |
70 |
80 |
|
TDN435 |
435L |
८९८*५७२*८४८ |
900*600*1010 |
10 |
82 |
80 |
|
TDN435F |
435L |
८९८*५७२*८४८ |
900*600*1010 |
10 |
82 |
80 |
|
TDN540 |
540L |
५९६*६८२*१२९८ |
५९८*७१०*१४६५ |
10 |
95 |
80 |
|
TDN540F |
540L |
५९६*६८२*१२९८ |
५९८*७१०*१४६५ |
10 |
95 |
80 |
|
TDN718 |
718L |
५९६*६८२*१७२३ |
५९८*७१०*१९१० |
15 |
105 |
80 |
|
TDN718F |
718L |
५९६*६८२*१७२३ |
५९८*७१०*१९१० |
15 |
105 |
80 |
|
TDN870 |
870L |
८९८*५७२*१६९८ |
900*600*1890 |
15 |
130 |
100 |
|
TDN870F |
870L |
८९८*५७२*१६९८ |
900*600*1890 |
15 |
130 |
100 |
|
TDN1436-4 |
1436L |
११९८*६८२*१७२३ |
1200*710*1910 |
25 |
189 |
100 |
|
TDN1436F-4 |
1436L |
११९८*६८२*१७२३ |
1200*710*1910 |
25 |
189 |
100 |
|
TDN1436-6 |
1436L |
११९८*६८२*१७२३ |
1200*710*1910 |
25 |
189 |
100 |
|
TDN1436F-6 |
1436L |
११९८*६८२*१७२३ |
1200*710*1910 |
25 |
189 |
100 |
उत्पादन विवरण

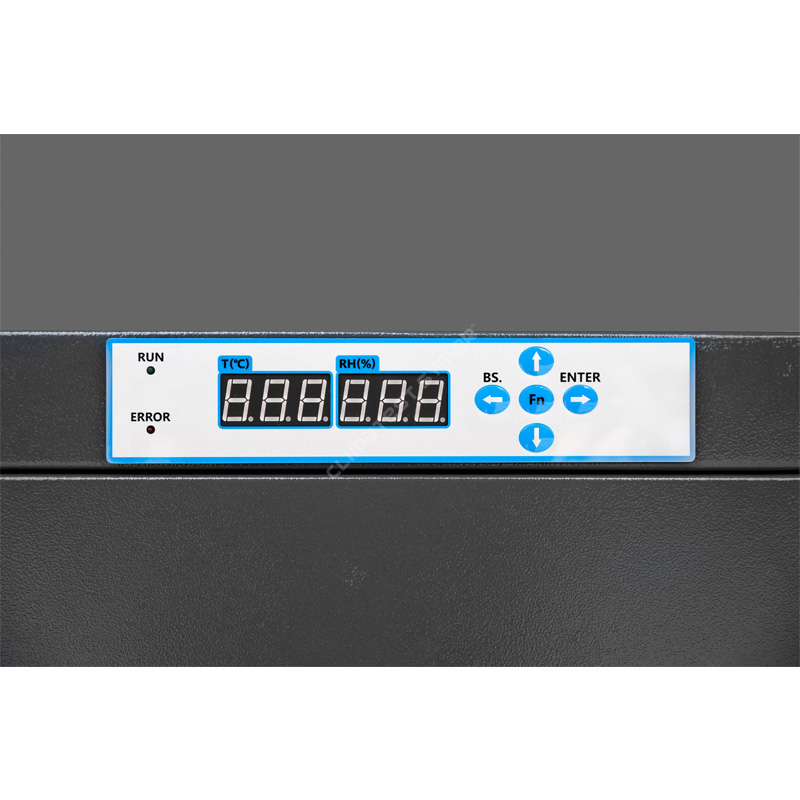

स्विट्जरल्याण्ड मूल आयातित आर्द्रता र तापमान सेन्सर अपनाउने।
-यसले प्रयोगमा उच्च परिशुद्धता सुनिश्चित गर्दछ, यसबाहेक, IC को लागि नाइट्रोजन ड्राई क्याबिनेट मेमोरी प्रकार्य छ, पावर अवरोध पछि पुन: सेट गर्न आवश्यक छैन।
संयुक्त राज्य अमेरिका डुपोन्ट ESD सुरक्षित पाउडर स्प्रेको साथ 1.2mm मोटाई जस्ती इस्पात द्वारा निर्मित।
- ठोस संरचना, उत्कृष्ट लोड-असर, 18 पाउडर स्प्रेइङ प्रक्रियाहरूको साथ सतह उपचार, स्थिर प्रतिरोध मान 10 लाई पूरा गर्दछ6 -108Ω।

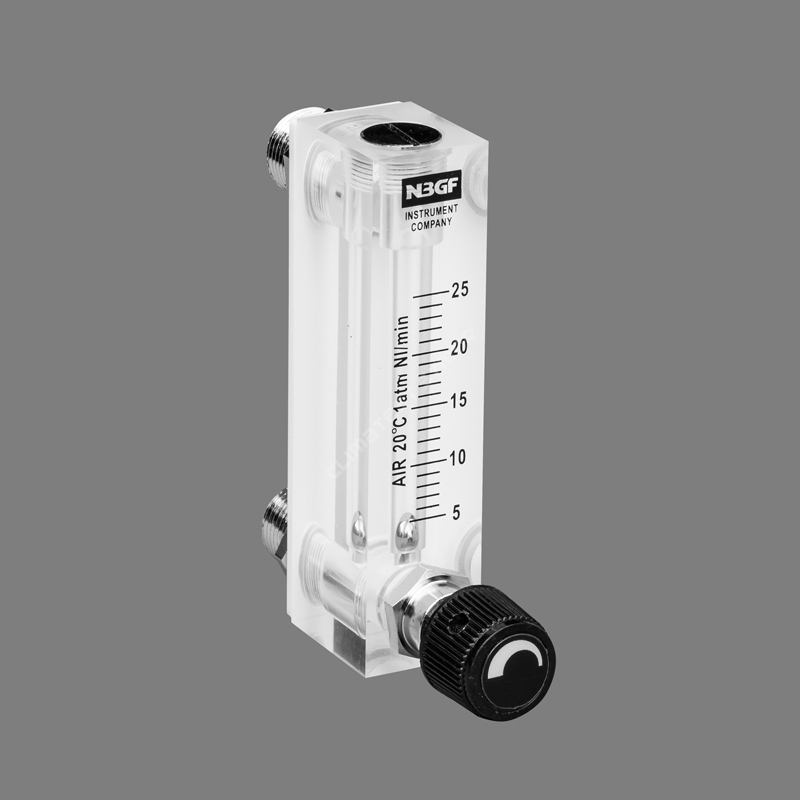

नाइट्रोजन बचत मोड्युल संग सुसज्जित
- एक पटक आईसीको लागि नाइट्रोजन ड्राई क्याबिनेट भित्रको आर्द्रता सेट मानमा पुगेपछि, प्रणालीले स्वचालित रूपमा नाइट्रोजन आपूर्ति काट्छ, र आर्द्रता सेट मूल्य भन्दा बढि एक पटक स्वचालित रूपमा फेरि खोल्छ।
· अत्यधिक आर्द्रता अलार्म + ढोका खुला अलार्म, र डाटा लगिङ प्रणाली संग सुसज्जित। (वैकल्पिक)
-यदि भित्री आर्द्रता सेटिङ मूल्य भन्दा बढी छ, वा ढोका खुला छ भने, यो तुरुन्तै आवाज र प्रकाश संग अलार्म हुनेछ, अपरेटरलाई सम्झाउन।
· क्यालिब्रेसन रिमाइन्डर
- ISO नियमको पालना गर्दै, IC को लागि हाम्रो नाइट्रोजन ड्राई क्याबिनेटमा क्यालिब्रेसन समाप्ति रिमाइन्डिङ प्रकार्यको एक अद्वितीय डिजाइन प्रस्ताव गरिएको छ।
आईसीका लागि नाइट्रोजन ड्राई क्याबिनेट के हो?
क्लाइमेटेस्ट Symor® आईसीका लागि नाइट्रोजन ड्राई क्याबिनेट क्याबिनेटमा नाइट्रोजन ग्यास भर्ने नियन्त्रण गर्न डिजाइन गरिएको हो, ताकि पूर्व निर्धारित सापेक्षिक आर्द्रतामा पुग्न सकिन्छ, आईसीका लागि भित्री नाइट्रोजन ड्राई क्याबिनेटले अक्रिय ग्यासले घेरिएको वातावरण बनाउँदछ, कम्पोनेन्टहरू जोगाउन सजिलो हुन्छ। oxidize, IC को लागि यो नाइट्रोजन ड्राई क्याबिनेट 1% RH को रूपमा कम आर्द्रता कायम राख्न सक्छ।
नाइट्रोजन भण्डारण क्याबिनेटहरू इलेक्ट्रोनिक कम्पोनेन्टहरूका लागि उत्तम कम आर्द्रता नियन्त्रण भण्डारण समाधान हो, जस्तै एकीकृत सर्किटहरू (IC), प्रिन्टेड सर्किट बोर्डहरू (PCB), चिकित्सा उपकरणहरू, छिटो आर्द्रता रिकभरी समय र अधिक समान कम आर्द्रता अवस्थाको साथ।
आईसीका लागि स्टेनलेस स्टील नाइट्रोजन ड्राई क्याबिनेट पनि उपलब्ध छन्, जसले कडा स्वच्छता आवश्यकताहरू पूरा गर्दछ, आईसीको लागि एसएस नाइट्रोजन ड्राई क्याबिनेट क्लिनरूममा सेमीकन्डक्टर उपकरणहरू भण्डारण गर्नको लागि आदर्श हो, जस्तै आईसी, क्यासेटहरूमा वेफर।
आईसीको लागि नाइट्रोजन ड्राई क्याबिनेटले कसरी काम गर्छ?
नाइट्रोजन भण्डारण क्याबिनेटहरूले क्याबिनेट भित्रको आर्द्रता र अक्सिजनलाई निचोड गर्दछ, जसको लागि 1-60% RH भित्र इच्छित आर्द्रता स्तरमा पुग्नको लागि, N2 क्याबिनेट नाइट्रोजन-बचत उपकरणले सुसज्जित हुन्छ, एक पटक क्याबिनेट भित्रको आर्द्रता निर्धारित मूल्यमा पुगेपछि, प्रणालीले स्वचालित रूपमा नाइट्रोजन आपूर्ति बन्द गर्दछ, र आर्द्रता निर्धारित मूल्य भन्दा बढी भएपछि फेरि नाइट्रोजन आपूर्ति खोल्छ, यसले 70% नाइट्रोजन बचत गर्दछ।
परम्परागत प्रकार संग तुलना।
यसबाहेक, आईसीको लागि नाइट्रोजन ड्राई क्याबिनेटमा बहु-बिन्दु ग्यास आपूर्ति प्रणाली प्रयोग गरिन्छ, नाइट्रोजन मोड्युलमा 30 भन्दा बढी साना प्वालहरू मार्फत क्याबिनेटमा नाइट्रोजन फ्लश गरिन्छ (तलको चित्र हेर्नुहोस्), नाइट्रोजन ग्यास समान रूपमा क्याबिनेटमा वितरण गरिन्छ। परम्परागत एकल-बिन्दु ग्यास आपूर्तिको कारणले गर्दा मृत बिन्दु र मृत कोण घटनाबाट बच्न।
नाइट्रोजन भण्डारण क्याबिनेटहरूले उच्च सटीकता स्विट्जरल्याण्ड आयातित RH सेन्सर 2% शुद्धताको साथ अपनाउछन्।
आईसी र इलेक्ट्रोनिक ड्राई क्याबिनेटहरूको लागि नाइट्रोजन ड्राई क्याबिनेट बीचको भिन्नता:
1. IC को लागि नाइट्रोजन ड्राई क्याबिनेट क्याबिनेट भित्र अक्सिजन निचोड गर्न नाइट्रोजन ग्यासले भरिएको छ, ताकि एक अक्रिय ग्यास सुरक्षा वातावरण बनाउनको लागि, यस तरिकाले वेफर्स, IC चिप्स, र LED चिप्स लाई अक्सिडाइज हुनबाट रोक्न सक्छ।
नाइट्रोजन भण्डारण क्याबिनेटहरू कम आर्द्रता र एन्टी-अक्सिडाइजेसन भण्डारण पूरा गर्न नाइट्रोजन पर्जमा निर्भर हुन्छन्, नाइट्रोजन शुद्धता > 99% हुन सुझाव दिइन्छ, आईसीका लागि नाइट्रोजन ड्राई क्याबिनेट सामान्यतया माइक्रोइलेक्ट्रोनिक्स, अर्धचालक उद्योगहरूमा प्रयोग गरिन्छ।
इलेक्ट्रोनिक ड्राई क्याबिनेट अटो ड्राई क्याबिनेट हो, डिह्युमिडिफाइ गर्ने ड्राई स्टोरेज क्याबिनेट, जसले कम आर्द्रता भण्डारण वातावरण बनाउनको लागि बाहिरको नमी र डिस्चार्ज गर्न सक्छ, यसमा आर्द्रता नियन्त्रण क्षमता छ।
2. आईसीको लागि नाइट्रोजन ड्राई क्याबिनेटले अक्सिजन-रहित वा कम-अक्सिजन वातावरण सिर्जना गर्न अक्रिय ग्यास प्रयोग गर्दछ, आईसीका लागि नाइट्रोजन ड्राई क्याबिनेटमा राखिएका उत्पादनहरू मूल रूपमा ओसिलो-प्रूफ प्याकेजिङ हुन्, अक्सिडेसन हुन गाह्रो हुन्छ।
इलेक्ट्रोनिक ड्राई क्याबिनेटले आर्द्रता मात्र नियन्त्रण गर्न सक्छ, कुनै एन्टि-अक्सिडाइजेसन प्रकार्य छैन, अक्सिजन सामग्री लगभग परिवेश वातावरण जस्तै छ।
आईसीका लागि नाइट्रोजन ड्राई क्याबिनेटको विशेषताहरू
नाइट्रोजन पर्ज नियन्त्रण N2 Desiccator ड्राई क्याबिनेट
स्वतन्त्र मोड्युलर डिजाइन: आईसीको लागि यो नाइट्रोजन ड्राई क्याबिनेटले पेटेन्ट मोड्युलर डिजाइन, तापमान र आर्द्रता प्रदर्शन, नियन्त्रण प्रणाली, नाइट्रोजन मोड्युल छिटो प्रतिस्थापन गर्न सकिन्छ, मर्मत सरल छ, यसले मर्मत दक्षतामा उल्लेखनीय सुधार गर्दछ।
वातावरणीय डिजाइन: आईसीका लागि सम्पूर्ण नाइट्रोजन ड्राई क्याबिनेटले वातावरणलाई प्रदूषित गर्न फोहोर उत्पादन गर्दैन। यो मोडेल लामो अवधिको प्रयोगको लागि डिजाइन गरिएको हो, यदि मेशिन बडीको मुख्य संरचना पूर्ण, गैर-विनाशकारी छ, केवल आवधिक रूपमा जाँच गर्न र दोषपूर्ण मोड्युल प्रतिस्थापन गर्न आवश्यक छ, यो सदाको लागि प्रयोग गर्न सकिन्छ, यो नवीनतम हरियो डिजाइन हो जुन अनुरूप छ। पर्यावरण संरक्षण को लागी।
सजिलो सञ्चालन: त्यहाँ कुनै जटिल सेटिङहरू छैनन्, र कर्मचारीहरूलाई प्रशिक्षणको आवश्यकता पर्दैन, मेसिनलाई मात्र प्लग इन चाहिन्छ, यसले पूर्ण रूपमा स्वचालित रूपमा सञ्चालन गर्न सक्छ। यो एक कुशल औद्योगिक-ग्रेड नाइट्रोजन भण्डारण क्याबिनेट हो। यसले तपाईलाई कर्मचारी प्रशिक्षण लागत मात्र बचत गर्दैन, तर कारखानाको उत्पादन दक्षतामा पनि सुधार गर्दछ।
क्यालिब्रेसन रिमाइन्डर: सेन्सरहरूको बहावले IC सटीकताको लागि नाइट्रोजन ड्राई क्याबिनेटलाई प्रभाव पार्छ। आईएसओ नियमको पालना गर्न, क्यालिब्रेसन म्याद समाप्ति रिमाइन्डिङ प्रकार्य यस मोडेलमा प्रस्ताव गरिएको छ। जब सेन्सर पूर्वनिर्धारित दिनहरूमा चल्छ, नियन्त्रकमा दशमलव बिन्दुले प्रयोगकर्तालाई सम्झाउन फ्ल्यास गर्नेछ, यो कार्यले प्रभावकारी रूपमा जनशक्ति बचत गर्दछ।
IC को लागि नाइट्रोजन ड्राई क्याबिनेट बारे थप विवरणहरूको लागि, कृपया हाम्रो वेबसाइट www.climatestsymor.com मा जानुहोस् वा सिधै sales@climatestsymor.com मा इमेल पठाउनुहोस्, हामी तपाईंलाई छिटो समयमा फिर्ता ल्याउनेछौं, सम्भावित सहयोगको लागि स्वागत छ।
