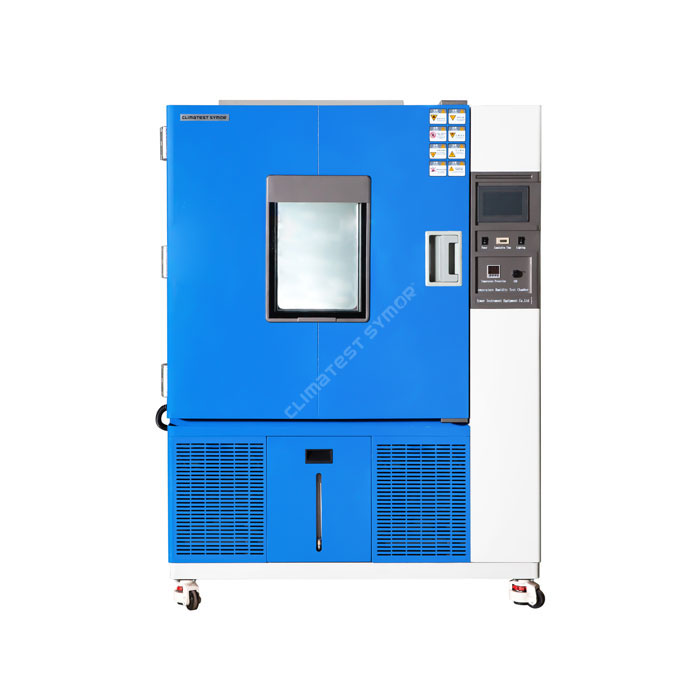

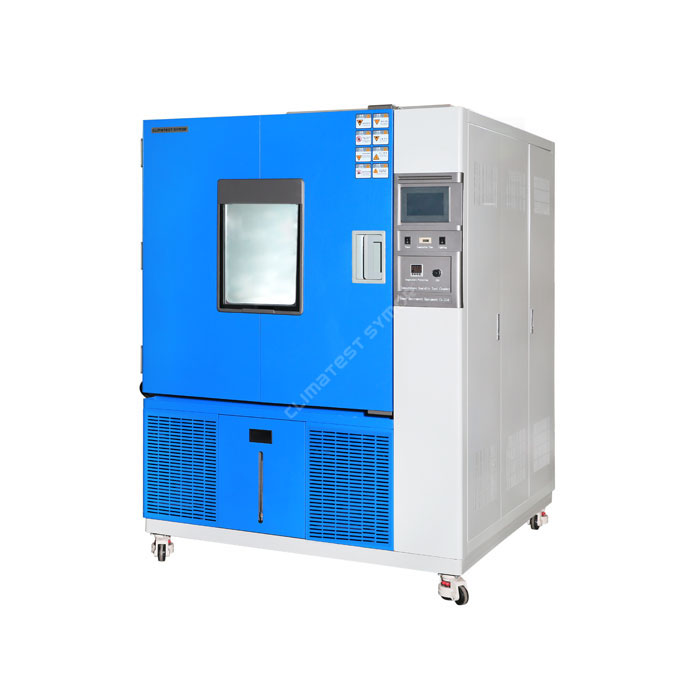

तापमान आर्द्रता वातावरणीय परीक्षण कक्षहरू उच्च कम तापक्रम र आर्द्रता साइकल चलाउने वातावरण, तापमान दायरा -70 ℃ देखि 150 ℃, र आर्द्रता 20% RH देखि 98% RH अन्तर्गत उत्पादनहरूको विश्वसनीयता परीक्षण गर्न डिजाइन गरिएको हो। च्याम्बरले इलेक्ट्रोनिक, अटोमोबाइल, विद्युतीय उपकरण, प्याकेजिङ्ग, रसायन, आसंजन टेप, प्लास्टिक र थप जस्ता निर्माण उद्योगहरूमा प्रारम्भिक आर एन्ड डी चरणमा गुणस्तर मूल्याङ्कनलाई उपयुक्त गर्दछ।
मोडेल: TGDJS-800
क्षमता: 800L
शेल्फ: 2 पीसी
रंग: निलो
भित्री आयाम: 1000×800×1000mm
बाहिरी आयाम: 1560×1410×2240 मिमी
Climatest Symor® मा उच्च प्रदर्शन तापमान आर्द्रता वातावरणीय परीक्षण कक्षहरू फेला पार्नुहोस्। छनोटको लागि २००+ भन्दा बढी जलवायु परीक्षण कक्षहरू। विभिन्न मानक र अनुकूलित कक्षहरू आपूर्ति गर्नुहोस्। उत्पादन मा धनी अनुभव। Climatest Symor® ले तपाईंको परीक्षण आवश्यकताहरू पूरा गर्न उच्च दक्षता र किफायती समाधान प्रदान गर्दछ। विवरण जान्नको लागि तलको भिडियोमा क्लिक गर्न सक्नुहुन्छ:
विशिष्टता
मोडेल |
TGDJS-50 |
TGDJS-100 |
TGDJS-150 |
TGDJS-250 |
TGDJS-500 |
TGDJS-800 |
TGDJS-1000 |
आन्तरिक आयाम |
३५० × ३२० × ४५० |
५०० × ४०० × ५०० |
५०० × ५०० × ६०० |
600×500×810 |
८०० × ७०० × ९०० |
1000×800×1000 |
1000×1000×1000 |
बाहिरी आयाम |
९५०×९५०×१४०० |
1050×1030×1750 |
1050×1100×1850 |
1120×1100×2010 |
1350×1300×2200 |
१५६०×१४१०×२२४० |
१५६०×१६१०×२२४० |
तापमान सीमा |
मोडेल A :-20°C~+150°C मोडेल B: -40°C~+150°C मोडेल C:-70°C~+150°C |
||||||
तापमान उतार-चढ़ाव: ≤±0.5°C; तापमान एकरूपता: ≤2°C |
|||||||
ताप दर |
2.0~3.0°C/min |
||||||
शीतलन दर |
०.७ ~ १.० डिग्री सेल्सियस/मिनेट |
||||||
आर्द्रता दायरा |
20% ~ 98% R.H (5% RH, 10% RH पनि उपलब्ध) |
||||||
आर्द्रता पूर्वाग्रह |
+2/-3% R.H |
||||||
आन्तरिक सामाग्री |
विरोधी जंग SUS#304 स्टेनलेस स्टील ब्रश |
||||||
बाहिरी सामग्री |
इलेक्ट्रोस्टेटिक स्प्रेइङको साथ चिसो रोल्ड स्टील प्लेट |
||||||
इन्सुलेशन |
सुपरफाइन फाइबरग्लास ऊन / पॉलीयुरेथेन फोम |
||||||
नियन्त्रक |
7 "प्रोग्रामेबल एलसीडी टच स्क्रिन नियन्त्रक |
||||||
परिसंचरण प्रणाली |
उच्च तापक्रम प्रतिरोधी मोटरहरू, एकल चक्र, लामो अक्ष र स्टेनलेस स्टील बहु-पत्ती प्रकार सेन्ट्रीफ्यूज फ्यान |
||||||
आर्द्रीकरण |
शैलो ग्रोभ आर्द्रीकरण, स्टीम आर्द्रीकरण मोड, पानी अभाव अलार्मको साथ स्वचालित पानी आपूर्ति |
||||||
निर्जलीकरण |
प्रशीतन dehumidification मोड |
||||||
तताउने प्रणाली |
NiCr हीटर, स्वतन्त्र प्रणाली |
||||||
फ्रिज |
फ्रान्स "TECUMSEH" हर्मेटिक कम्प्रेसर, एकाइ कूलिंग मोड/डुअल कूलिंग मोड (एयर-कूलिंग) |
||||||
सुरक्षा उपकरणहरू |
चुहावट र आउटेज सुरक्षा, कम्प्रेसर ओभर प्रेसर, ओभर हेट, ओभर-करेन्ट प्रोटेक्शन, ओभरलोड फ्युजिङ प्रोटेक्शन, अडियो सिग्नल अलार्म, पानी अभाव अलार्म |
||||||
विद्युत आपूर्ति |
220V · 50HZ/60HZ, 380V 50HZ/60HZ |
सुरक्षा सुरक्षा:
· स्वतन्त्र तापमान लिमिटर: परीक्षणको समयमा थर्मल सुरक्षा उद्देश्यको लागि एक स्वतन्त्र बन्द र अलार्म।
· प्रशीतन प्रणाली: कम्प्रेसरको अत्यधिक तातो, अधिक-वर्तमान र अधिक-दबाव संरक्षण।
परीक्षण कक्ष: अत्यधिक तापक्रम संरक्षण, फ्यान र मोटरको अत्यधिक ताप, फेज फेल/रिभर्स, सम्पूर्ण उपकरणको समय।
· अन्य: चुहावट र आउटेज सुरक्षा, ओभरलोड फ्यूजिंग सुरक्षा, अडियो संकेत अलार्म, पावर चुहावट सुरक्षा, र ओभरलोड सुरक्षा।
तापमान र आर्द्रता वक्र:
तापक्रम आर्द्रता वातावरणीय परीक्षण कक्षहरू, तापक्रम र आर्द्रताका लागि वातावरणीय परीक्षण कक्षहरू परीक्षण, स्थिर तापमान आर्द्रता जलवायु कक्षहरू

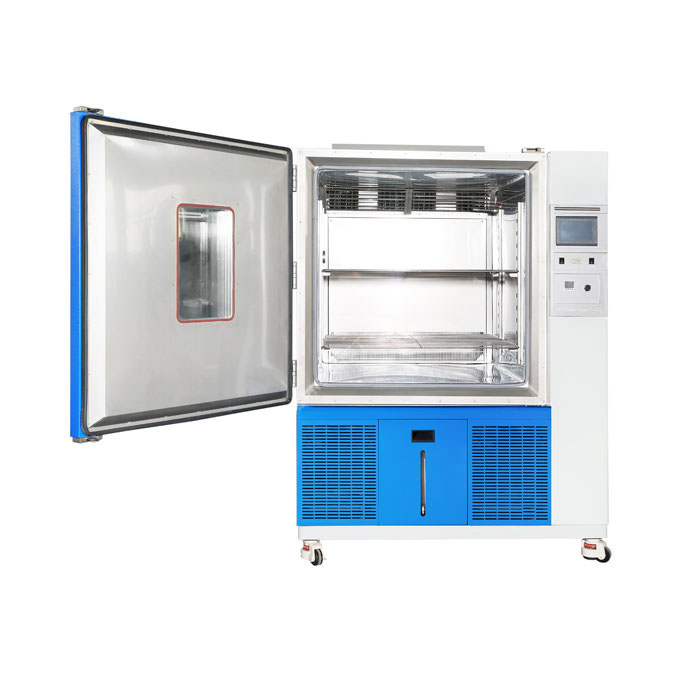

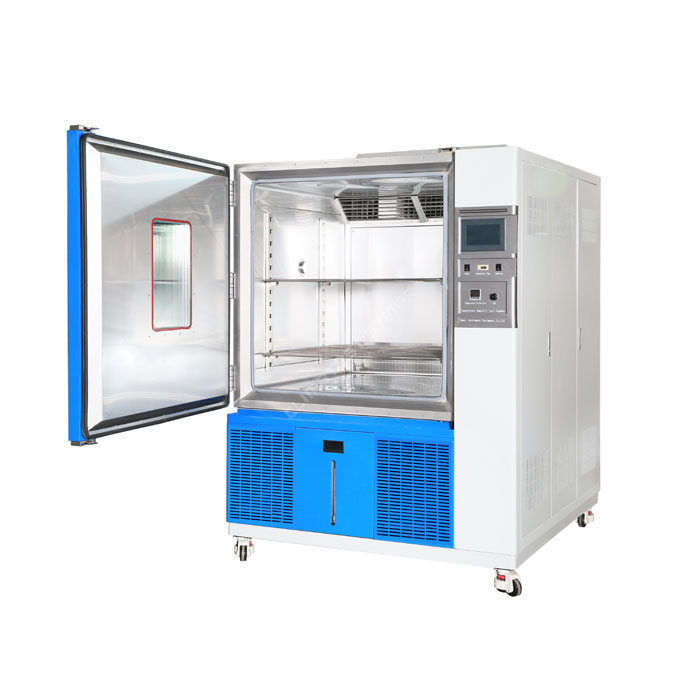

तापमान आर्द्रता वातावरणीय परीक्षण कक्षहरूको संरचना
1. संरचना
कार्य कक्षको पछाडिको भाग हावा नलिका हो, वायु नलिकाको माथिल्लो भाग एक आउटलेट हो, तल्लो भाग रिटर्न एयर आउटलेट हो, लामो अक्षीय प्रवाह वायु आपूर्ति मोटर, एक केन्द्रापसारक फ्यान ब्लेड, एक हीटर र एक भित्र प्रशीतन बाष्पीकरण।
कार्य कक्षको छेउमा, यो नियन्त्रण प्यानल हो, तापमान आर्द्रता नियन्त्रण कक्षहरूले सजिलो सञ्चालनको लागि प्रोग्रामेबल एलसीडी टच स्क्रिन नियन्त्रक अपनाउँछन्।
प्रोग्रामेबल नियन्त्रक लाभहरू:
· 7 इन्च जापान प्रोग्रामेबल टच स्क्रिन नियन्त्रक
· फिक्स मान मोड वा प्रोग्राम मोड अन्तर्गत तापमान बिन्दु सेट गर्नुहोस्
· तापमान सेट बिन्दु र वास्तविक समय तापमान वक्र प्रदर्शन ९९९ खण्ड मेमोरीको साथ १०० समूह कार्यक्रम; प्रत्येक खण्ड 99 घण्टा 59 मिनेट
· परीक्षण डाटा RS232 इन्टरफेस मार्फत आवश्यकता अनुसार डाउनलोड गर्न सकिन्छ
कन्ट्रोल प्यानलको बायाँ छेउमा विद्युतीय क्याबिनेट छ, सबै मुख्य विद्युतीय घटकहरू स्नाइडर र अन्य प्रसिद्ध ब्रान्डहरू हुन्।
परीक्षण प्वाल (केबल पहुँच पोर्ट): φ50mm लेड प्वाल चेम्बरको दाहिने छेउमा अवस्थित छ, प्रबलित नरम रबर प्लग र कभरको साथ।
तल्लो भाग प्रशीतन प्रणाली हो, यसमा प्रशीतन पाइपलाइन, कम्प्रेसर, बाष्पीकरण, मोटर/फ्यान र पानी ट्याङ्की समावेश छ।
तल ब्रेक संग उच्च गुणस्तर भारी शुल्क PU क्यास्टर छ।
2. ताप र प्रशीतन प्रणाली
तापक्रम आर्द्रता वातावरणीय परीक्षण कक्षहरूले तताउने र शीतलन परीक्षणहरू गर्न जबरजस्ती हावा संवहन अपनाउछन्।
तापक्रम आर्द्रता नियन्त्रण महसुस गर्न, परीक्षण कक्षले दुई कार्यहरू पूरा गर्न सक्षम हुनुपर्दछ: तताउने र चिसो पार्ने, समान तापक्रम पनि परीक्षण क्षेत्र भित्र समान रूपमा वितरित हुनुपर्छ, क्लाइमेटेस्ट सिमोर® ले यसलाई उच्च डिग्री तापमान एकरूपता प्राप्त गर्न सम्भव बनाउँदछ। सम्पूर्ण परीक्षण क्षेत्र।
तापक्रम आर्द्रता वातावरणीय परीक्षण कक्षहरूले उत्पादनहरूमा परीक्षणहरू सञ्चालन गर्न मेकानिकल शीतलन प्रणाली र मेकानिकल ताप प्रणाली अपनाए:
मेकानिकल तताउने प्रणालीमा भेन्टिलेसन प्रणालीको छेउमा राखिएको विद्युतीय तताउने तत्वहरू हुन्छन्, जसले गर्दा तातो तातो हावा हावाको इनलेटबाट परीक्षण क्षेत्रमा पठाइन्छ, त्यसपछि हावा आउटलेटबाट बाहिर निस्कन्छ, यस बीचमा, त्यहाँ हावाको पछाडि केन्द्रापसारक फ्यानहरू छन्। इनलेट, ताकि राम्रो एकरूपतामा पुग्न तातो हावा विस्फोट गर्न।
मेकानिकल शीतलन प्रणाली एक बन्द सर्किट प्रणाली समावेश गर्दछ, निम्न मुख्य घटकहरु संग:
· नियन्त्रण भल्भ
· कन्डेनसर
· बाष्पीकरण गर्ने
· कम्प्रेसर
थर्मल परीक्षण कक्षमा प्रशीतन प्रणाली एकल चरण र दोहोरो चरणमा वर्गीकृत गरिएको छ, एकल चरण तापमान -40 ℃ र माथिको साथ अपनाइन्छ, र डबल चरण (जसलाई क्यास्केड प्रणाली पनि भनिन्छ) 40 डिग्री भन्दा कम तापमानमा हुन्छ।
3. Humidification र dehumidification प्रणाली
Humidifying ट्यूब: निकल-क्रोमियम नग्न हीटर
उथले नाली आर्द्रीकरण विधि
ह्युमिडिफायर नियन्त्रण विधि: सम्पर्क-कम बराबर-अवधि पल्स-चौडाइ मोडुलेशन, SSR (ठोस राज्य रिले)
पानी स्तर स्वचालित क्षतिपूर्ति र पानी अभाव डरलाग्दो प्रणाली
पानी आपूर्तिले स्वचालित पानी प्रणाली अपनाउँछ, पानी फिल्टर संग पानी आपूर्ति सर्कुलिङ।
आवेदन:
नयाँ ऊर्जा स्वत: भाग तापमान आर्द्रता वातावरणीय परीक्षण कक्षहरू 50L-1000L
तापमान आर्द्रता वातावरणीय परीक्षण कक्षहरू चरम वातावरणमा अटो पार्ट्सको प्रदर्शन परीक्षण गर्न प्रयोग गरिन्छ, जस्तै चिसो, तातो, ओसिलो र सुख्खा अवस्थाहरू, यो परीक्षण कक्ष व्यापक रूपमा इलेक्ट्रोनिक्स, विद्युतीय उपकरणहरू, सञ्चार, अटोमोबाइल, प्लास्टिक उत्पादनहरू, रसायनहरू, एयरोस्पेस र थप।
नयाँ ऊर्जा सवारी साधनहरू, जसलाई वैकल्पिक इन्धन सवारी साधनहरू पनि भनिन्छ, २०२१ देखि विस्फोटक वृद्धिलाई पूरा गर्दछ। यो जलवायु परिवर्तनलाई सम्बोधन गर्न र हरित विकासलाई प्रवर्द्धन गर्ने रणनीतिक उपाय हो। जे होस्, नयाँ ऊर्जा सवारी साधनको ठूलो मात्रामा निर्माण गर्नु अघि R&D प्रक्रियामा वातावरणीय विश्वसनीयता परीक्षण अपरिहार्य हुन्छ, तल सामान्य मौसमी परीक्षणहरू छन्:
1.ECU |
कम तापमान परीक्षण, स्थिर तापमान परीक्षण, फ्रोस्टिङ चार्ज परीक्षण |
2. वाहन सेन्सरहरू |
सब्सट्रेट को थर्मल चक्र परीक्षण, सोल्डरिंग पछि तापमान परीक्षण |
3. LED |
राल मोल्डिंग पछि कडा परीक्षण, नमी प्रतिरोध |
4. ब्याट्री |
चार्ज र डिस्चार्ज परीक्षण, उमेर परीक्षण |
5.CCD |
स्क्रिन पत्ता लगाउने, तापमान आर्द्रता परीक्षण, त्वरित परीक्षण, थर्मल झटका परीक्षण |
6. पावर उपकरण |
तापमान चक्र परीक्षण, उच्च तापमान भण्डारण, गतिशील उमेर परीक्षण |
7. सानो इन्जिन |
तापमान र आर्द्रता चक्र परीक्षण |
8. नेभिगेसन उपकरण |
स्क्रिन पत्ता लगाउने |
यदि तपाईंले Climatest Symor® तापमान आर्द्रता वातावरणीय परीक्षण कक्षहरू खरिद गर्नुभयो भने तपाईंले के प्राप्त गर्नुहुनेछ?
· विभिन्न आकारहरू, विभिन्न मौसम अवस्थाहरू, विभिन्न अनुप्रयोगहरू क्लाइमेटेस्ट Symor® तापमान आर्द्रता वातावरणीय परीक्षण कक्षहरूमा एकीकृत हुन्छन्, तापमान दायरा -70°C देखि +180°C र सापेक्षिक आर्द्रता 98% RH सम्म।
·Climatest Symor® ले सम्पूर्ण परिक्षण कक्षका लागि एकरूप तापक्रम अवस्थाहरू सिर्जना गर्ने एक अद्वितीय विधिको साथ कोर वातावरणीय परीक्षण कक्ष निर्माण प्रविधिमा निपुणता हासिल गर्छ।
· आराम-आश्वासित सेवा र समर्थन: Climatest Symor® ले हाम्रा ग्राहकहरूलाई उनीहरूको मेसिनहरूको लागि द्रुत सेवा र समर्थन प्राप्त गर्न सुनिश्चित गर्दछ, हामी अनलाइन समर्थन, सेवा हटलाइन, र भिडियो गाइड प्रदान गर्दछौं।
· छनोटका लागि विकल्पहरू र सहायक सामग्रीहरू: प्रत्येक जलवायुको उच्चतम Symor® जलवायु कक्षहरू आर्द्रता तापमानमा विकल्पहरू र सामानहरूको विस्तृत चयन हुन्छ, त्यसैले ग्राहकहरूको विशेष आवश्यकताहरू अनुकूलित गर्न सकिन्छ।
क्लाइमेटेस्ट Symor® तापमान आर्द्रता वातावरणीय परीक्षण कक्षहरूको परीक्षण सीमा
यस परीक्षण उपकरणको प्रयोग निषेधित छ:
ज्वलनशील, विस्फोटक, वाष्पशील पदार्थहरूको परीक्षण वा भण्डारण
संक्षारक पदार्थहरूको नमूनाहरूको परीक्षण वा भण्डारण
जैविक नमूनाहरूको परीक्षण वा भण्डारण
बलियो विद्युत चुम्बकीय विकिरणको स्रोतबाट नमूनाहरूको परीक्षण वा भण्डारण
तापमान आर्द्रता वातावरणीय परीक्षण कक्षहरूको प्याकेजिङ र ढुवानी
पहिलो चरण: वाटरप्रूफ र डस्टप्रुफ उद्देश्यको लागि सम्पूर्ण तापक्रम परीक्षण कक्षमा पातलो फिल्म बेर्नुहोस्।
दोस्रो चरण: तापक्रम परीक्षण कक्षमा बबल फोमलाई कडासँग बाँध्नुहोस्, र त्यसपछि ठूलो प्लास्टिकको झोलाले मेसिनलाई छोप्नुहोस्।
तेस्रो चरण: तापक्रम परीक्षण कक्षलाई तलको प्यालेटसहित प्रबलित पोलिवुड केसमा राख्नुहोस्।
प्याकेजिङ्ग समुद्री र रेल यातायातको सामना गर्न पर्याप्त बलियो छ र सुनिश्चित गर्नुहोस् कि उत्पादन ग्राहकहरूलाई सुरक्षित रूपमा डेलिभर गरिएको छ।
तापमान आर्द्रता वातावरणीय परीक्षण कक्षहरू सामान्यतया समुद्र, सडक र रेलवे द्वारा पठाइन्छ, Climatest Symor® ले ग्राहकहरूको लागि बुकिंग गर्न मद्दत गर्दछ, र ग्राहकहरूको विशिष्ट ढुवानी आवश्यकताहरूलाई पूर्ण रूपमा सहयोग गर्दछ, विभिन्न इनकोटर्महरू उपलब्ध छन्, जस्तै EXW, FOB, CIF, DDU र DDP।
तापमान आर्द्रता वातावरणीय परीक्षण कक्षहरूको स्थापना साइट
राम्रो हावा वेंटिलेशन |
सही देखाइएको रूपमा |
|
समतल भुइँ |
A: ≥60cm |
|
कुनै भयंकर कम्पन छैन |
B: ≥60cm |
|
विद्युत चुम्बकीय छैन |
C: ≥120 सेमी |
|
कुनै ज्वलनशील र विस्फोटक पदार्थ छैन |
ध्यान दिनुहोस्: झुकाव 15 डिग्री सेल्सियस भन्दा बढी हुनु हुँदैन |
