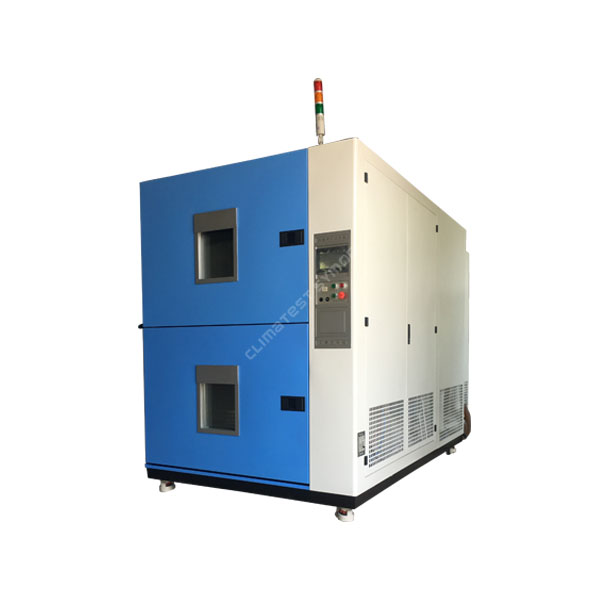

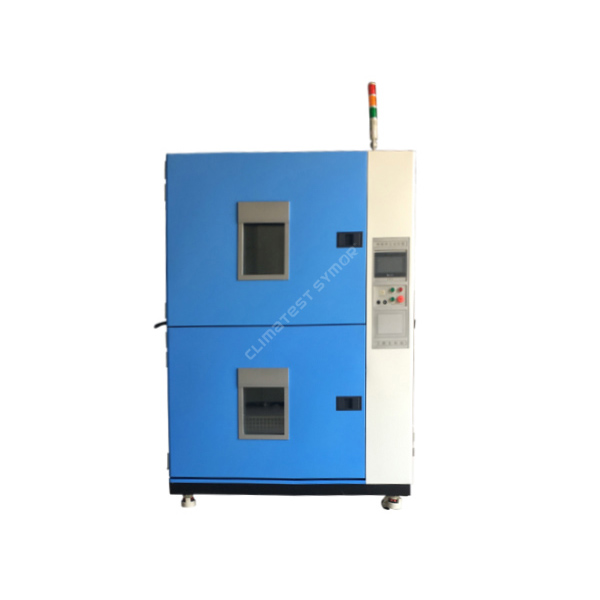

थर्मल झटका परीक्षण कक्ष एक प्रकारको वातावरणीय कक्ष हो जसले सामग्री र कम्पोनेन्टहरूमा चरम तापमान भिन्नताहरूको प्रभावहरू परीक्षण गर्ने लक्ष्य राख्छ। चेम्बरलाई दुई चरम तापक्रमहरू बीच द्रुत रूपमा स्विच गर्न डिजाइन गरिएको छ, अचानक तापक्रम घट्ने वा बढेको प्रभावलाई अनुकरण गर्दै कुनै वस्तुले यसको सेवा जीवनमा अनुभव गर्न सक्छ।
मोडेल: TS2-40
क्षमता: 42L
भित्री आयाम: 400*300*350 मिमी
बाहिरी आयाम: 1350*1600*1670 मिमी
विवरण
क्लाइमेटेस्ट Symor® थर्मल झट परीक्षण कक्षले चरम तापमान परिवर्तनहरू अन्तर्गत भागहरूको स्थायित्व मूल्याङ्कन गर्न, नियन्त्रण गरिएको थर्मल साइकल चलाउने वातावरण प्रदान गर्दछ। परीक्षण कक्षलाई प्लास्टिक र कम्पोजिटदेखि धातु र इलेक्ट्रोनिक्ससम्म, एयरोस्पेस, अटोमोटिभ, र उपभोक्ता उत्पादनहरू जस्ता अनुप्रयोगहरूको लागि सामग्रीको विस्तृत श्रृंखला परीक्षण गर्न प्रयोग गरिन्छ।
विशिष्टता
मोडेल |
TS2-40 |
TS2-60 |
TS2-80 |
TS2-100 |
TS2-120 |
TS2-150 |
|
भित्री आयाम (W*D*H) मिमी |
400*300*350 |
400*300*500 |
400*400*500 |
400*500*500 |
600*400*500 |
५००*५००* 600 |
|
बाहिरी आयाम (W*D*H) मिमी |
१३५०*१६००*१६७० |
1350*1600*1850 |
1350*1800*1950 |
1350*1800*1950 |
१७००*१८५०*१७०० |
1450*1850*2050 |
|
क्षमता |
42L |
६० लि |
80L |
100L |
120L |
150L |
|
प्रदर्शन |
ताप क्षेत्र |
RT+20~+150℃ (वा आवश्यकता अनुसार अनुकूलित) |
|||||
शीतलन क्षेत्र |
A: -10℃~-40℃, B:-10℃~-50℃, C:-10℃~-60℃; D:-10℃~-65℃ (वा आवश्यकता अनुसार अनुकूलित) |
||||||
प्रिहिट जोन |
RT~+180℃ |
||||||
ताप समय: RT~+180℃ लगभग 30 मिनेट |
|||||||
प्रिकूल जोन |
RT~-70℃ |
||||||
चिसो समय: RT~-70℃ लगभग 65 मिनेट |
|||||||
रिकभरी समय |
३–५ मिनेट |
||||||
स्थानान्तरण समय |
≤10S |
||||||
अस्थायी। उतार चढाव |
०.५ ℃ |
||||||
अस्थायी। बिचलन |
2.0 ℃ |
||||||
ड्राइभिङ उपकरण |
माथि र तल सार्न नमूनाहरू बोक्ने वायमेटिक ड्राइभिङ टोकरी |
||||||
फ्रिज |
मूल आयातित हर्मेटिक कम्प्रेसरहरूको दुई सेट |
||||||
सामग्रीहरू |
आन्तरिक सामाग्री |
विरोधी जंग SUS#304 स्टेनलेस स्टील ब्रश |
|||||
बाहिरी सामग्री |
इलेक्ट्रोस्टेटिक पाउडर स्प्रेको साथ कोल्ड रोल्ड स्टील प्लेट |
||||||
इन्सुलेशन |
सुपरफाइन फाइबरग्लास ऊन / पॉलीयुरेथेन |
||||||
प्रणाली |
नियन्त्रक |
प्रोग्रामेबल एलसीडी टच स्क्रिन नियन्त्रक PID + SSR + माइक्रो कम्प्युटर सन्तुलन तापमान नियन्त्रण प्रणाली |
|||||
चिसो बनाउने प्रणाली |
मूल आयातित हर्मेटिक कम्प्रेसरहरूको दुई सेट |
||||||
हीटर |
IR Ni-Cr मिश्र धातु उच्च-गति ताप बिजुली हीटर |
||||||
विद्युत आपूर्ति |
380V/480V, 50HZ/60HZ, 3P+5W |
||||||
संरक्षण |
कम्प्रेसर ओभरहिट संरक्षण, फ्यान अति ताप संरक्षण, अधिक-तापमान संरक्षण, कम्प्रेसर ओभरप्रेसर संरक्षण, ओभरलोड संरक्षण, पानी अभाव संरक्षण। |
||||||
परिवेश अवस्था |
+5~30℃ |
सुविधा
Climatest Symor® थर्मल झटका परीक्षण कक्षका सामान्य विशेषताहरू समावेश छन्:
- ताप र शीतल क्षेत्र: छिटो र कुशलतापूर्वक तातो र चिसो उत्पादनहरू। यसले उत्पादकहरूलाई विभिन्न प्रकारका तापक्रम परिवर्तनहरू सही रूपमा अनुकरण गर्न र तिनीहरूका उत्पादनहरूले ती परिवर्तनहरूमा कसरी प्रतिक्रिया दिन्छन् भनेर द्रुत रूपमा मूल्याङ्कन गर्न अनुमति दिन्छ।
- प्रोग्रामयोग्य तापमान प्रोफाइलहरू: विभिन्न दरहरू र समयमा तापमान परिवर्तन गर्न प्रोग्राम गरिएको, निर्माताहरूलाई जीवन-जस्तै तापक्रम अवस्थाहरू सही रूपमा अनुकरण गर्न अनुमति दिँदै।
• प्रयोग गर्न सजिलो प्रोग्रामेबल ७” LCD टच-स्क्रिन डिस्प्ले
• वास्तविक-समय अनुगमन (नियन्त्रक वास्तविक-समय डेटा, सिग्नल पोइन्टको स्थिति र वास्तविक आउटपुट स्थिति निगरानी गर्नुहोस्)
• नियन्त्रकले १०० दिनको ऐतिहासिक अभिलेख भण्डारण गर्न सक्छ
• डाटा रेकर्ड, भण्डारण, डाउनलोड, कम्प्युटर प्रकार्यहरूमा जडान।
- टिकाउ निर्माण: थर्मल झटका परीक्षण कक्षहरू परीक्षणको कठोरताको सामना गर्न डिजाइन गरिएका छन् र तिनीहरूको दीर्घायु सुनिश्चित गर्न उच्च गुणस्तरको सामग्रीबाट बनाइएको छ।
- सुरक्षा उपकरणहरू: अपरेटरहरूको सुरक्षा र परीक्षण भइरहेको उत्पादन सुनिश्चित गर्न सुरक्षा उपकरणहरूसँग थर्मल झटका परीक्षण कक्षहरू स्थापना गरिन्छ।
परीक्षण क्षेत्र
थर्मल झटका परीक्षण कक्षको परीक्षण क्षेत्रमा सामान्यतया दुईवटा अलग-अलग डिब्बाहरू हुन्छन्, एउटा धेरै उच्च तापक्रममा र अर्कोलाई धेरै कम तापक्रममा राखिन्छ। परीक्षण गरिनु पर्ने उत्पादनहरू उच्च तापक्रम क्षेत्रबाट निम्न तापक्रम क्षेत्रमा स्वचालित रूपमा स्थानान्तरण गर्न वायमेटिक ड्राइभिङ टोकरीमा राखिन्छन्।
फाइदाहरू
तपाईंले Climatest Symor® थर्मल झटका परीक्षण कक्षबाट के फाइदा लिन सक्नुहुन्छ? तिनीहरू समावेश छन्:
1. उत्पादन कमजोरीहरू पहिचान गर्नुहोस्: थर्मल झटका परीक्षणले उत्पादनमा कमजोर दागहरू पहिचान गर्न मद्दत गर्दछ जसले चरम तापक्रम परिवर्तनको बेला असफल हुन सक्छ।
2. उत्पादनको विश्वसनीयता सुनिश्चित गर्दछ: थर्मल झटका परीक्षणले उत्पादनको विश्वसनीयता सुनिश्चित गर्न मद्दत गर्दछ, किनकि यसले अत्यधिक तापमान परिवर्तनहरू सामना गर्न सक्छ र कार्यात्मक रहन सक्छ।
3. महँगो सम्झना रोक्छ: थर्मल झटका परीक्षण सञ्चालन गरेर, निर्माताहरूले अत्यधिक तापमान परिवर्तनहरूको कारणले गर्दा उत्पादन विफलताको कारण महँगो मर्मतबाट बच्न सक्छन्।
4. उत्पादन डिजाइन सुधार गर्दछ: थर्मल झटका परीक्षणले निर्माताहरूलाई डिजाइन त्रुटिहरू पहिचान गर्न मद्दत गर्दछ, र तिनीहरूले उत्पादनलाई चरम तापमान परिवर्तनहरूमा थप लचिलो बनाउन परिमार्जन गर्न सक्छन्।
5. गुणस्तर आश्वासन बढाउँछ: थर्मल झटका परीक्षणले यो सुनिश्चित गर्न सक्षम छ कि उत्पादनले वांछित गुणस्तर मापदण्डहरू पूरा गर्दछ र यसको उद्देश्य उद्देश्य पूरा गर्न सक्षम हुनेछ।
एकीकृत सर्किट (आईसी) को लागि तापमान चक्र परीक्षण
राम्रो गुणस्तर र दीर्घकालीन विश्वसनीयता उत्कृष्ट आईसी उत्पादनको प्रतिस्पर्धात्मकता हो। गुणस्तर मापन सजिलैसँग IC डिजाइन र निर्माण प्लान्टमा साधारण परीक्षणहरूद्वारा व्यवस्थित गर्न सकिन्छ, तर विश्वसनीयता मापन अझ गाह्रो देखिन्छ। यो उत्पादन कति लामो हुन्छ, कसलाई थाहा छ?
आईसी डिजाइन, निर्माण र प्रयोगमा दीर्घकालीन अनुभवको आधारमा यो समस्या समाधान गर्न, पेशेवरहरूले जीवन परीक्षण, वातावरणीय परीक्षण र सहनशीलता परीक्षण जस्ता विभिन्न विश्वसनीयता परीक्षण मापदण्डहरू बनाएका छन्।
IC विश्वसनीयता परीक्षणमा वातावरणीय परीक्षण सबैभन्दा महत्त्वपूर्ण छ, यसले PRE-CON, THB, HAST, PCT, TCT, TST, HTST, Solderability परीक्षण, सोल्डर ताप परीक्षण समावेश गर्दछ, अधिकांश परीक्षणहरू वातावरणीय परीक्षण कक्षहरूमा समाप्त हुनुपर्छ। यहाँ तापमान चक्र परीक्षण (TCT) को बारेमा विशेष कुरा गरौं।
तापमान चक्र परीक्षण (TCT) अत्यधिक तापमान अन्तर्गत एकीकृत सर्किट (ICs) को प्रदर्शन निर्धारण गर्न प्रयोग गरिन्छ। यसको उद्देश्य ICs ले यसको कार्यसम्पादनमा कुनै ह्रास बिना तापक्रम परिवर्तनहरू सामना गर्न सक्छ कि छैन भनेर मूल्याङ्कन गर्नु हो। परीक्षणमा आईसीहरूलाई चरम तापक्रममा उजागर गर्ने र त्यसपछि तिनीहरूको प्रतिक्रिया अवलोकन गर्ने समावेश छ। यो परीक्षण सामान्यतया आईसीहरूलाई थर्मल झटका परीक्षण कक्षमा राखेर गरिन्छ।
समग्रमा, विश्वसनीयता परीक्षण भनेको प्रारम्भिक असफलता भएका उत्पादनहरू हटाउने र तिनीहरूको उपज अनुमान गर्ने, तिनीहरूको सेवा जीवनको भविष्यवाणी गर्ने, र विफलताको कारण पत्ता लगाउने प्रयास गर्नु हो, विशेष गरी आईसी उत्पादन, प्याकेजिङ्ग र भण्डारणमा देखा परेका असफलताहरू, जसले गर्दा अनुसन्धान कर्मचारीहरूले पत्ता लगाउन सक्छन्। सुधार समाधान।
फाइदा
एक थर्मल झटका परीक्षण कक्ष चरम तापमान बीच एक नमूना छिटो चक्र गर्न प्रयोग गरिन्छ। यो परीक्षण सामान्यतया सामग्रीको थर्मल झटका प्रतिरोध, वा अचानक तापमान परिवर्तनहरू सामना गर्न सामग्रीको क्षमताको मूल्याङ्कन गर्न प्रयोग गरिन्छ।
त्यसोभए Climatest Symor® थर्मल झटका परीक्षण कक्षको सबैभन्दा ठूलो फाइदाहरू के हुन्?
1. छोटो समयमा छिटो तापक्रम परिवर्तन गर्नुहोस्: थर्मल झटका परीक्षण कक्षहरूले परीक्षण आवश्यकताहरू अनुसार आन्तरिक तापक्रमलाई द्रुत रूपमा परिवर्तन गर्न सक्छन्, सामान्यतया केही मिनेटमा।
2. सटीक तापक्रम नियन्त्रण: थर्मल झटका परीक्षण कक्षहरू उन्नत तापमान नियन्त्रण प्रणालीहरूसँग सुसज्जित छन्, जसले चेम्बरमा तापक्रम र आर्द्रतालाई सही रूपमा नियन्त्रण गर्न सक्छ।
3. तापक्रमको फराकिलो दायरा: थर्मल झटका परीक्षण कक्ष -70°C देखि +200°C सम्म विभिन्न तापमान दायराहरू प्रदान गर्न सक्षम छ।
4. उच्च सटीकता: थर्मल झटका परीक्षण कक्षहरू उच्च सटीकता र परीक्षण परिणामहरूको दोहोरिने योग्यता प्रदान गर्न डिजाइन गरिएको हो।
5. उत्पादनहरूको विस्तृत दायरा परीक्षण गर्नुहोस्: थर्मल झटका परीक्षण कक्षहरू इलेक्ट्रोनिक्सदेखि मेडिकल उत्पादनहरूसम्मका उत्पादनहरूको विस्तृत दायरा परीक्षण गर्न प्रयोग गर्न सकिन्छ।
थर्मल शक परीक्षण इलेक्ट्रोनिक कम्पोनेन्टहरू, मोटर वाहन पार्ट्स र मेडिकल उपकरणहरूको विश्वसनीयता मूल्याङ्कनका लागि आवश्यक छ, क्लाइमेटेस्ट Symor® ले तापमान नियन्त्रण प्रविधिमा विशेषज्ञता प्राप्त विभिन्न प्रकारका जलवायु परीक्षण कक्षहरू बनाउँछ, सम्भावित सहयोगको लागि स्वागत छ!
