वेफर भण्डारण क्याबिनेट स्टेनलेस स्टील दुबै क्लीनरूम र इलेक्ट्रोनिक असेंबली अनुप्रयोगहरूको लागि सफा, कम आर्द्रता भण्डारण प्रदान गर्दछ, क्याबिनेट अधिकतम भार र स्थायित्वको लागि डिजाइन गरिएको हो, वेफर भण्डारण क्याबिनेटहरू स्टेनलेस स्टील नाइट्रोजन इनलेटको साथ काम गर्ने क्षेत्र सफा गर्न स्थापना गरिन्छ, ताकि भण्डारणको सुरक्षा गर्न। अक्सिडाइज्ड हुनबाट वस्तुहरू, सम्पूर्ण N2 ड्राई क्याबिनेट ऐना SUS # 304 द्वारा बनाइएको छ।
मोडेल: TDN320S
क्षमता: 320L
आर्द्रता: 1%-60% RH समायोज्य
शेल्फहरू: 3pcs, उचाइ समायोज्य
रंग: मिरर स्टेनलेस स्टील 304
भित्री आयाम: W898*D422*H848 MM
बाहिरी आयाम: W900*D450*H1010 MM
विवरण
क्लाइमेटेस्ट Symor® चीनमा वेफर भण्डारण क्याबिनेट स्टेनलेस स्टील निर्माता हो, वेफर भण्डारण क्याबिनेट स्टेनलेस स्टील नाइट्रोजन शुद्ध प्रणाली संग सुसज्जित छ, जसले स्वचालित कम आर्द्रता नियन्त्रण प्रदान गर्दछ, यो वेफर भण्डारण क्याबिनेट स्टेनलेस स्टील भित्र आर्द्रता मापन गर्न र प्रदर्शन गर्न सक्षम छ, समायोज्य आर्द्रता दायरा 1 हो। -60% RH। SS N2 क्याबिनेटले सफा, कम आर्द्रता भण्डारण वातावरण प्राप्त गर्न सकारात्मक दबाब कायम राख्छ, जब भित्री आर्द्रता निर्धारित बिन्दु भन्दा बढी हुन्छ, प्रणालीले स्वचालित रूपमा नाइट्रोजन शुद्धीकरण प्रणाली सक्रिय गर्दछ, जब भित्री आर्द्रता सेट बिन्दुमा पुग्छ, प्रणाली स्वचालित रूपमा रोक्छ। शुद्ध प्रणाली, यसले 70% नाइट्रोजन खपत बचत गर्छ।
निर्दिष्टीकरण
मोड # F सँग: ESD प्रकार्य, गाढा निलो रंग। मोड # F बिना: कुनै ESD प्रकार्य छैन, सेतो रंग बन्द
|
मोडेल |
क्षमता |
आन्तरिक आयाम (W×D×H,mm) |
बाह्य आयाम (W×D×H,mm) |
औसत शक्ति (W) |
कुल वजन (KG) |
अधिकतम लोड/शेल्फ (KG) |
|
TDN98S |
98L |
४४६*३७२*५९८ |
४४८*४००*६८८ |
8 |
31 |
50 |
|
TDN160S |
160L |
४४६*४२२*८४८ |
४४८*४५०*१०१० |
10 |
43 |
50 |
|
TDN240S |
240L |
५९६*३७२*११४८ |
५९८*४००*१३१० |
10 |
57 |
50 |
|
TDN320S |
320L |
८९८*४२२*८४८ |
900*450*1010 |
10 |
70 |
80 |
|
TDN435S |
435L |
८९८*५७२*८४८ |
900*600*1010 |
10 |
82 |
80 |
|
TDN540S |
540L |
५९६*६८२*१२९८ |
५९८*७१०*१४६५ |
10 |
95 |
80 |
|
TDN718S |
718L |
५९६*६८२*१७२३ |
५९८*७१०*१९१० |
15 |
105 |
80 |
|
TDN870S |
870L |
८९८*५७२*१६९८ |
900*600*1890 |
15 |
130 |
100 |
|
TDN1436S-4 |
1436L |
११९८*६८२*१७२३ |
1200*710*1910 |
25 |
189 |
100 |
|
TDN1436S-6 |
1436L |
११९८*६८२*१७२३ |
1200*710*1910 |
25 |
189 |
100 |
सुविधा
स्विट्जरल्याण्ड मूल आयातित आर्द्रता र तापमान सेन्सर अपनाउने।
आर्द्रता सेन्सर सटीकता +/-2% छ, तापमान सेन्सर सटीकता +/-1.0â छ।
· प्रबलित स्टेनलेस स्टील 304 द्वारा निर्मित, क्लिनरूमको लागि डिजाइन गरिएको।
- ठोस संरचना, उत्कृष्ट लोड-असर प्रदर्शन, टिकाऊ सेवा जीवनको साथ मिरर सतह उपचार।
QDN मोड्युल संग सुसज्जित
-जब वेफर भण्डारण क्याबिनेट भित्रको आर्द्रताले सेट बिन्दु हासिल गर्छ, प्रणालीले स्वचालित रूपमा नाइट्रोजन आपूर्ति बन्द गर्छ, र आर्द्रता सेट बिन्दु भन्दा बढी हुँदा फेरि सुरु हुन्छ, यसले N2 खपत धेरै बचत गर्छ।

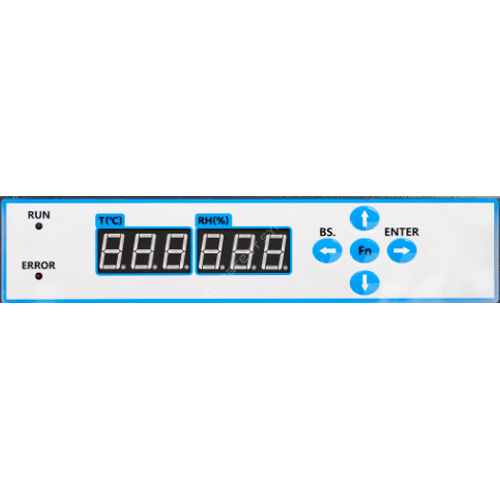

· अत्यधिक आर्द्रता अलार्म + ढोका खुला अलार्म, र डाटा लगिङ प्रणाली संग सुसज्जित। (वैकल्पिक)
- यदि भित्री आर्द्रता निर्धारित बिन्दु भन्दा 2-3 बिन्दु बढी छ भने, यो तुरुन्तै आवाज र प्रकाश संग अलार्म।
- यदि ढोका खुला छ, वा गलत बन्द, यो तुरुन्तै आवाज र प्रकाश संग अलार्म।
- डाटा लगरले पीसीमा वास्तविक-समय तापमान र आर्द्रतालाई निगरानी र तल गर्न अनुमति दिन्छ।
· क्यालिब्रेसन रिमाइन्डर
- हाम्रो वेफर भण्डारण क्याबिनेट स्टेनलेस स्टीलमा क्यालिब्रेसन म्याद समाप्ति सम्झाउने प्रकार्यको एक अद्वितीय डिजाइन प्रस्ताव गरिएको छ।
कसरी वेफर भण्डारण क्याबिनेट स्टेनलेस स्टील काम गर्छ?
वेफर भण्डारण क्याबिनेटहरू स्टेनलेस स्टीलले क्याबिनेट भर्नको लागि बाह्य नाइट्रोजन ग्याँस स्रोत प्रयोग गर्दछ, भित्रको मूल हावा बदल्नको लागि, ताकि भित्री क्याबिनेट नाइट्रोजन वरपरको वातावरणमा छ, जसले छिट्टै र प्रभावकारी रूपमा आर्द्रता र अक्सिजन सामग्री कम गर्न सक्छ।
वेफर भण्डारण क्याबिनेटहरू स्टेनलेस स्टीललाई व्यावसायिक रूपमा विभिन्न आर्द्रता-संवेदनशील कम्पोनेन्टहरू र एकीकृत सर्किटहरू भण्डारण गर्न प्रयोग गरिन्छ, तिनीहरूलाई आर्द्रताले क्षति हुनबाट जोगाउन। वेफर भण्डारण क्याबिनेटहरू स्टेनलेस स्टील व्यापक रूपमा अर्धचालक उद्योगमा वेफरहरू भण्डारण गर्न प्रयोग गरिन्छ। क्लाइमेटेस्ट Symor® वेफर भण्डारण क्याबिनेटहरू स्टेनलेस स्टीलको सामान्य प्रत्यक्ष नाइट्रोजन भरिएको क्याबिनेटहरूको तुलनामा स्पष्ट फाइदाहरू छन्, जसले नाइट्रोजन खपतलाई धेरै बचत गर्न र सञ्चालन लागत घटाउन सक्छ।
वेफर भण्डारण क्याबिनेटहरू स्टेनलेस स्टीलले हावा प्रतिस्थापनको सिद्धान्तमा काम गर्दछ, बन्द क्याबिनेट प्रयोग गरेर, नाइट्रोजनलाई बाहिरी हावाको स्रोतबाट क्याबिनेटमा फ्लश गरिन्छ, नाइट्रोजन ग्यासले भित्रका सबै पानी वाष्प र अक्सिजनलाई द्रुत रूपमा प्रतिस्थापन गर्दछ। त्यहाँ एक गलतफहमी छ, धेरै सम्भावित ग्राहकहरूले वेफर भण्डारण क्याबिनेट स्टेनलेस स्टीलमा दबाबमा शंका गर्छन्। वास्तवमा, N2 क्याबिनेट दबाब कन्टेनर होइन, भित्र र बाहिरको दबाब मूल रूपमा समान छ, र दुबै वायुमण्डलीय दबाव वातावरणमा छन्। वेफर भण्डारण क्याबिनेटहरूमा भण्डारण गरिएका सामग्रीहरू स्टेनलेस स्टीलले प्रभावकारी रूपमा अक्सीकरण र नमीको क्षतिलाई रोक्न सक्छ।
वेफर भण्डारण क्याबिनेट स्टेनलेस स्टील उच्च परिशुद्धता स्विट्जरल्याण्ड आयातित RH सेन्सर 2% शुद्धता संग अपनाउछ।
इलेक्ट्रोनिक कम्पोनेन्टहरूमा नमीको क्षति के हो?
निम्नानुसार इलेक्ट्रोनिक्स उद्योगमा नमी क्षतिहरू अवस्थित छन्।
1. वेफर्स वा अर्ध-तयार उत्पादनहरू खोलिए पछि, र फिल्म, ट्रान्जिस्टर-एलसीडी गिलास सब्सट्रेटहरू अनुचित भण्डारण अन्तर्गत ओसिलो र मोल्डी हुन्छन्।
2. अप्टिकल फाइबर K सुन कनेक्टरहरू, बन्डिङ सुनको तार सामग्री, लीडफ्रेम तामा सामग्रीहरूको धातु भागहरूको ओक्सीकरण।
3. रिफ्लोको समयमा PCB सब्सट्रेटको विस्फोटक निकासको कारणले "सुन औंला" स्प्ल्याशिंग टिन;
4. IC (QFP/बल ग्रिड एरे/CSP सहित) एकीकृत सर्किटहरू र अन्य कम्पोनेन्टहरू भण्डारणको क्रममा आन्तरिक रूपमा अक्सिडाइज्ड र सर्ट-सर्किट हुन्छन्, र आन्तरिक माइक्रो क्र्याकहरू, विभाजन र डेलामिनेशन, र सोल्डरिङको क्रममा "पपकोर्न" घटनाहरू।
|
सामान्य भण्डारण |
रिफ्लो प्रक्रिया |
||
|
|
|
|
|
|
परिवेशमा नमी प्याकेजहरूमा प्रवेश गर्दछ। |
तताउने क्रममा, पानीको भापको दबाब बढ्छ, जसले डाइ र राललाई अलग गर्छ। |
पानीको भाप तताइ अन्तर्गत विस्तार गर्न जारी छ, प्याकेजहरू उडाउँदै। |
पानीको भापले प्याकेजहरू तोड्छ, जसले माइक्रो-क्र्याकिंगको कारण बनाउँछ। |
वेफर भण्डारण क्याबिनेट स्टेनलेस स्टील को उपयोग के हो?
वेफर भण्डारण क्याबिनेटहरू स्टेनलेस स्टील, वा स्टेनलेस स्टील नाइट्रोजन क्याबिनेट प्रायः इलेक्ट्रोनिक्स र अर्धचालक उद्योग, विश्वविद्यालयहरू र प्रयोगशालाहरूमा प्रयोग गरिएको छ, वेफर भण्डारण क्याबिनेटहरू स्टेनलेस स्टीलले एन्टि-अक्सिडेशन प्राप्त गर्नको लागि, क्याबिनेट भित्रको मूल हावा बदल्न नाइट्रोजन पर्ज प्रणाली अपनाउछ। र कम आर्द्रता भण्डारण, यो एकीकृत सर्किट (ICs), जस्तै मोनोलिथिक, ठूलो-स्तरीय एकीकृत सर्किट LSI, र BGA प्याकेजिङ्ग, र थप भण्डारण गर्न उपयुक्त छ।
यसबाहेक, वेफर भण्डारण क्याबिनेट स्टेनलेस स्टीलले प्रभावकारी रूपमा PCB बोर्डहरूलाई आर्द्रताबाट डिलेमिनेटेड हुनबाट रोक्छ, र सोल्डरिङ प्रक्रियाको क्रममा SMD नमी संवेदनशील कम्पोनेन्टहरूलाई क्षति हुनबाट जोगाउँछ। वेफर भण्डारण क्याबिनेटहरू स्टेनलेस स्टील सामान्यतया SMT उत्पादन लाइनहरूमा प्रयोग गरिन्छ, र ती उद्योगहरू जसले सामग्री अक्सीकरण संरक्षणको लागि उच्च आवश्यकताहरू छन्, जस्तै सैन्य उद्योग, वैज्ञानिक अनुसन्धान संस्थानहरू, एलईडी निर्माण, एकीकृत सर्किट निर्माण, LCD प्यानल निर्माण, र उच्च-अन्त सतह। माउन्ट गरिएको प्रविधि।
वेफर भण्डारण क्याबिनेट स्टेनलेस स्टील विशेषता:
स्टेनलेस स्टील N2 नाइट्रोजन शुद्ध क्याबिनेट
स्वतन्त्र मोड्युलर डिजाइन: वेफर भण्डारण क्याबिनेट स्टेनलेस स्टील पेटेन्ट मोड्युलर डिजाइन, तापमान र आर्द्रता प्रदर्शन, नियन्त्रण प्रणाली, नाइट्रोजन मोड्युल छिट्टै प्रतिस्थापन गर्न सकिन्छ, मर्मतसम्भार सरल छ, यसले महत्त्वपूर्ण रूपमा मर्मत दक्षता सुधार गर्दछ।
वातावरणीय डिजाइन: सम्पूर्ण वेफर भण्डारण क्याबिनेट स्टेनलेस स्टीलले वातावरणलाई प्रदूषित गर्न फोहोर उत्पादन गर्दैन। यो मोडेल लामो अवधिको प्रयोगको लागि डिजाइन गरिएको हो, यदि मेशिन बडीको मुख्य संरचना पूर्ण, गैर-विनाशकारी छ, केवल आवधिक रूपमा जाँच गर्न र दोषपूर्ण मोड्युल प्रतिस्थापन गर्न आवश्यक छ, यो सदाको लागि प्रयोग गर्न सकिन्छ, यो नवीनतम हरियो डिजाइन हो जुन अनुरूप छ। पर्यावरण संरक्षण को लागी।
सजिलो सञ्चालन: त्यहाँ कुनै जटिल सेटिङहरू छैनन्, र कर्मचारीहरूलाई प्रशिक्षणको आवश्यकता पर्दैन, मेसिनलाई मात्र प्लग इन चाहिन्छ, यसले पूर्ण रूपमा स्वचालित रूपमा सञ्चालन गर्न सक्छ। यो एक कुशल औद्योगिक-ग्रेड वेफर भण्डारण क्याबिनेट स्टेनलेस स्टील हो। यसले तपाईलाई कर्मचारी प्रशिक्षण लागत मात्र बचत गर्दैन, तर कारखानाको उत्पादन दक्षतामा पनि सुधार गर्दछ।
क्यालिब्रेसन रिमाइन्डर: सेन्सरहरूको बहावले वेफर भण्डारण क्याबिनेटहरू स्टेनलेस स्टील शुद्धतालाई प्रभाव पार्छ। आईएसओ नियमको पालना गर्न, क्यालिब्रेसन म्याद समाप्ति रिमाइन्डिङ प्रकार्य यस मोडेलमा प्रस्ताव गरिएको छ। जब सेन्सर पूर्वनिर्धारित दिनहरूमा चल्छ, नियन्त्रकमा दशमलव बिन्दुले प्रयोगकर्तालाई सम्झाउन फ्ल्यास गर्नेछ, यो कार्यले प्रभावकारी रूपमा जनशक्ति बचत गर्दछ।
वेफर भण्डारण क्याबिनेट स्टेनलेस स्टील र इलेक्ट्रोनिक ड्राई क्याबिनेट बीचको भिन्नता:
1. वेफर भण्डारण क्याबिनेटहरू स्टेनलेस स्टीललाई नाइट्रोजन ग्यासले भरिएको छ कि क्याबिनेटबाट मौलिक ओसिलो हावा निचोड्न, एक अक्रिय ग्यास सुरक्षा वातावरण सिर्जना गर्न, यस तरिकाले अक्सिजन संवेदनशील घटकहरूलाई अक्सिडाइज हुनबाट जोगाउँछ।
वेफर भण्डारण क्याबिनेटहरू स्टेनलेस स्टीलले कम आर्द्रता र एन्टी-अक्सिडाइजेसन भण्डारण आवश्यकताहरू पूरा गर्न नाइट्रोजन पर्ज प्रयोग गर्दछ, नाइट्रोजन शुद्धता > 99% हुन सुझाव दिइएको छ, वेफर भण्डारण क्याबिनेटहरू स्टेनलेस स्टील सामान्यतया माइक्रोइलेक्ट्रोनिक्स, अर्धचालक उद्योगहरूमा प्रयोग गरिन्छ।
इलेक्ट्रोनिक ड्राई क्याबिनेट कम आर्द्रता सुख्खा क्याबिनेट हो, डिह्युमिडिफाइ गर्ने ड्राई स्टोरेज क्याबिनेट, जसले नमी र बाहिरबाट डिस्चार्ज गर्दछ, कम आर्द्रता भण्डारण वातावरण बनाउनको लागि, यसमा आर्द्रता नियन्त्रण क्षमता छ।
2. वेफर भण्डारण क्याबिनेट स्टेनलेस स्टीलले कम अक्सिजन सामग्री वातावरण सिर्जना गर्न अक्रिय ग्यास प्रयोग गर्दछ, उत्पादनहरू वेफर भण्डारण क्याबिनेटहरूमा राखिएको स्टेनलेस स्टील मूल रूपमा ओसिलो-प्रूफ प्याकेजिङ हो, अक्सिडेशन हुन गाह्रो छ।
इलेक्ट्रोनिक ड्राई क्याबिनेटले मात्र आर्द्रता नियन्त्रण गर्न सक्छ, कुनै एन्टि-अक्सिडाइजेसन प्रकार्य छैन, अक्सिजन सामग्री लगभग परिवेश वातावरण जस्तै छ।
किन तपाईंको वेफर भण्डारण क्याबिनेट स्टेनलेस स्टील कम आर्द्रता पूरा गर्न सक्दैन?
यदि वेफर भण्डारण क्याबिनेट स्टेनलेस स्टील कम आर्द्रता हासिल गर्न सक्दैन, त्यहाँ केवल दुई कारणहरू छन्: "ग्यास भित्र" र "ग्यास बाहिर"
"ग्यास इन" ले भरिएको अपर्याप्त नाइट्रोजन मात्रालाई प्रतिनिधित्व गर्दछ, बारम्बार ढोका खोल्दा पनि, नाइट्रोजन एस्केप रकम भरिएको नाइट्रोजन मात्रा भन्दा ठूलो हुन्छ, जसले नाइट्रोजन घेरिएको वातावरण बनाउन असफल हुन्छ, यसले N2 क्याबिनेट भित्र उच्च आर्द्रताको परिणाम दिन्छ।
"ग्यास बाहिर" ले वेफर भण्डारण क्याबिनेटहरू स्टेनलेस स्टील, नाइट्रोजन भरिएको खराब सील प्रदर्शनलाई प्रतिनिधित्व गर्दछ, तर चाँडै क्याबिनेटबाट भाग्नुहोस्, यदि भाग्ने रकम ठूलो छ भने, वेफर भण्डारण क्याबिनेटहरूमा नाइट्रोजन एकाग्रता अपेक्षाकृत कम छ, आर्द्रता। उच्च हुनेछ, र राम्रो विरोधी ओक्सीकरण सुरक्षा गर्न सक्दैन।
त्यहाँ दुई समाधानहरू छन्: एउटा वेफर भण्डारण क्याबिनेट स्टेनलेस स्टीलको हावा-कसाई सुधार गर्न हो, र अर्को नाइट्रोजन सेवन बढाउनु हो, प्रयोगकर्ताहरूले फ्लोमिटरमा नाइट्रोजन प्रवाह समायोजन गर्न सक्छन्, कृपया नाइट्रोजन क्याबिनेट छनौट गर्नु अघि माथिका बिन्दुहरूमा ध्यान दिनुहोस्।
वेफर भण्डारण क्याबिनेटहरू स्टेनलेस स्टीलको बारेमा थप विवरणहरूको लागि, कृपया हाम्रो वेबसाइट www.climatestsymor.com मा जानुहोस् वा सिधै sales@climatestsymor.com मा इमेलहरू पठाउनुहोस्, हामी तपाईंलाई छिटो समयमा फिर्ता गर्नेछौं, सम्भावित सहयोगको लागि स्वागत छ।
