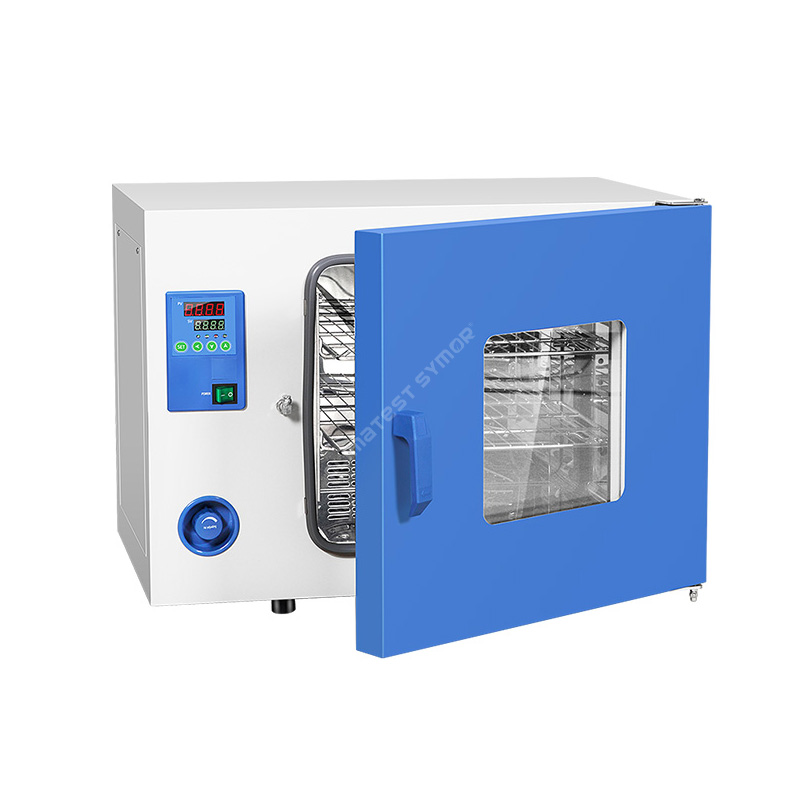

जबर्जस्ती संवहन सुख्खा ओभन सुकाउने, उपचार गर्न वा तताउने अनुप्रयोगहरूको लागि डिजाइन गरिएको प्रयोगशाला ओभन हो। यसले जबरजस्ती संवहन अपनाउछ, जसको अर्थ एक सेन्ट्रीफ्यूगल फ्यान वा ब्लोअरले एकसमान तापक्रम वितरण र कुशल सुकाउने सुनिश्चित गर्न, चेम्बर भित्र तातो हावा प्रवाह गर्दछ।
मोडेल: TG-9070A
क्षमता: 80L
भित्री आयाम: 450*400*450 मिमी
बाहिरी आयाम: ७३५*५८५*६२० मिमी
विवरण
जबरजस्ती कन्भेक्सन सुकाउने ओभनले उत्पादन वा सामग्रीलाई कुशलतापूर्वक बेक गर्न तातो हावा प्रवाह प्रयोग गर्दछ। यसको प्रभावकारिताको कुञ्जी सटीक तापमान नियन्त्रण, ताप वितरण पनि, र ओभन च्याम्बर भित्र नियन्त्रित वातावरण कायम गर्ने क्षमता हो। ओभनमा सामान्यतया तताउने तत्व, तापक्रम नियन्त्रण प्रणाली, र चेम्बरभर तातो हावा प्रवाह गर्ने फ्यान हुन्छ। फ्यानले समान रूपमा तातो वितरण गर्न मद्दत गर्दछ, उत्पादनहरूले समान मात्रामा तातो प्राप्त गर्दछन्।
विशिष्टता
मोडेल |
TG-9023A |
TG-9030A |
TG-9053A |
TG-9070A |
TG-9123A |
TG-9140A |
TG-9203A |
TG-9240A |
क्षमता |
25L |
35L |
५० लि |
80L |
105L |
135L |
200L |
225L |
भित्री मन्द। (W*D*H)mm |
300*300*270 |
३४०*३२५*३२५ |
४२०*३५०*३५० |
४५०*४००*४५० |
५५०*३५०*५५० |
५५०*४५०*५५० |
६००*५५०*६०० |
600*500*750 |
बाहिरी मन्द। (W*D*H)mm |
५८५*४८०*४४० |
६२५*५१०*४९५ |
७००*५३०*५१५ |
७३५*५८५*६२० |
८३५*५३०*७२५ |
८३५*६३०*७३० |
८८५*७३०*७९५ |
८९०*६८५*९३० |
तापमान सीमा |
RT+10°C ~ 200°C |
|||||||
तापमान उतार-चढ़ाव |
± 1.0°C |
|||||||
तापमान संकल्प |
०.१ डिग्री सेल्सियस |
|||||||
तापमान एकरूपता |
±2.5% (परीक्षण बिन्दु @100°C) |
|||||||
सेल्फहरू |
२ पीसीएस |
|||||||
समय |
०~ ९९९९ मिनेट |
|||||||
विद्युत आपूर्ति |
AC220V 50HZ |
|||||||
परिवेशको तापक्रम |
+5°C ~ 40°C |
सुविधा
• समान तापमान नियन्त्रण
• तुरुन्तै तातो र सुक्खा नमूनाहरू, नमूनाहरू 200 डिग्री सेल्सियस सम्म तताउन सक्षम
• स्टेनलेस स्टील sus#304 भित्री ओभन र पाउडर लेपित स्टील प्लेट बाहिरी ओभन, जंग प्रतिरोधी
• कम ऊर्जा खपत, लागत बचत
• PID digtal डिस्प्ले कन्ट्रोलरले तपाईंलाई सही र भरपर्दो तापक्रम नियन्त्रण ल्याउँछ
संरचना
जबरजस्ती संवहन सुकाउने ओवनमा सामान्यतया निम्न अवयवहरू हुन्छन्:
• भित्री ओभन: स्टेनलेस स्टील SUS#304 बाट बनेको
• इन्सुलेशन: ओभनबाट वरपरको तापको हानि कम गर्नको लागि उत्कृष्ट काँचको ऊनले बनेको।
ताप तत्व: ओभन भित्र तातो उत्पन्न गर्दछ।
• सर्कुलेशन फ्यान: ओभन भित्र तातो हावा घुमाउँछ।
• वायु नलिका: हावा नलिका फ्यानसँग एकीकृत हुन्छ, यसले सुनिश्चित गर्दछ कि तातो हावा चुलोबाट निरन्तर बग्छ।
• तापक्रम सेन्सर: ओभन भित्रको तापक्रम नाप्छ।
• नियन्त्रण प्रणाली: सुकाउने प्रक्रियाको तापमान र समय नियमन गर्दछ।
सञ्चालनमा, तताउने तत्वले हावालाई तताउँछ, हावालाई फ्यानद्वारा हावा नलिका मार्फत ओभन च्याम्बरमा पठाइन्छ, र अन्तमा निकास मार्फत बाहिर निस्कन्छ। यो सम्पूर्ण प्रक्रियाले सामग्रीको समान तताउने र सुकाउने सुनिश्चित गर्दछ।
आवेदन
जबरजस्ती संवहन सुकाउने ओभनहरू इलेक्ट्रोनिक्स निर्माणमा व्यापक रूपमा प्रयोग गरिन्छ, यी ओभनहरू इलेक्ट्रोनिक कम्पोनेन्टहरूबाट ओसिलो हटाउनको लागि तिनीहरूको शेल्फ जीवन पुनर्स्थापित गर्न प्रयोग गरिन्छ।
इलेक्ट्रोनिक निर्माणमा कसरी सुकाउने ओभनहरू लागू हुन्छन् भन्ने बारे यहाँ केही उदाहरणहरू छन्:
सतह माउन्ट टेक्नोलोजी (SMT): SMT प्रक्रियाको क्रममा, इलेक्ट्रोनिक कम्पोनेन्टहरू PCBs (प्रिन्टेड सर्किट बोर्डहरू) मा पिक-एन्ड-प्लेस मेसिन प्रयोग गरी माउन्ट गरिन्छ। कम्पोनेन्टहरू राखिसकेपछि, बोर्डहरू रिफ्लो ओभन मार्फत जान्छन् जहाँ सोल्डर पेस्टलाई बोर्डमा कम्पोनेन्टहरू जोड्न पग्लिन्छ। किनकि कम्पोनेन्टहरू र बोर्डहरूले प्रक्रियाको क्रममा नमी अवशोषित गर्न सक्छन्। कुनै पनि अतिरिक्त नमी हटाउन र ओसिलो प्रवेशको कारण सम्भावित विफलता रोक्नको लागि जबरजस्ती संवहन सुख्खा ओभन प्रयोग गरिन्छ।
वेभ सोल्डरिङ: वेभ सोल्डरिङले PCB को तल्लो भागलाई पिघलेको सोल्डरको पोखरीमा पार्छ, जसले PCB र इलेक्ट्रोनिक कम्पोनेन्टहरू बीच ठोस जोड बनाउँछ। तरंग सोल्डरिङ अघि, बोर्डबाट कुनै पनि अक्सीकरण हटाउन पीसीबीलाई पानीमा घुलनशील फ्लक्सले धोइन्छ। त्यसपछि PCB लाई जबरजस्ती कन्भेक्सन ड्राइङ ओभनबाट पार गरिन्छ, यसले वेभ सोल्डरिङ अघि बाँकी रहेको नमीलाई हटाउनेछ ताकि सोल्डरिङ प्रक्रियाको क्रममा अक्सिडेशन दूषित पदार्थहरूमा परिणत नहोस्।
पोटिङ र इन्क्याप्सुलेशन: इलेक्ट्रोनिक यन्त्रहरूलाई चिसोबाट जोगाउनको लागि, यन्त्रलाई पनरोक वा इन्क्याप्सुलेशन सामग्रीले कोट गर्ने सामान्य अभ्यास हो। यी सामग्रीहरूमा सामान्यतया एक उपचार प्रक्रिया हुन्छ जसलाई सामग्रीको पूर्ण उपचार सुनिश्चित गर्न उच्च तापमान बेकिंग आवश्यक पर्दछ। जबरजस्ती कन्भेक्सन सुकाउने ओभनमा यन्त्रहरू राख्नाले पोटिङ वा इन्क्याप्सुलेशन सामग्री निको हुन सक्छ।
सोल्डर पेस्ट अनुप्रयोग: सोल्डर पेस्ट सामान्यतया पीसीबीमा रिफ्लो सोल्डरिंग अघि इलेक्ट्रोनिक कम्पोनेन्टहरू संलग्न गर्न प्रयोग गरिन्छ। पेस्ट धातु कण र फ्लक्स बनेको छ जुन पेस्ट फारममा मिसिन्छ। सोल्डर पेस्टले आर्द्रता अवशोषित गर्ने भएकोले, प्रयोग गर्नु अघि पेस्टलाई सुकाउनु महत्त्वपूर्ण छ। बेकिंग ओभनले सोल्डर पेस्टबाट कुनै पनि चिसो हटाउन सक्छ यो सुनिश्चित गर्नको लागि कि यो सही रूपमा पालना गर्दछ र कमजोर सोल्डर जोडहरू उत्पन्न गर्दैन।\
जबरजस्ती संवहन सुख्खा ओभनले सामान्यतया एक नियन्त्रण तापमान वातावरण प्रदान गर्दछ, यो विशिष्ट तापमान आवश्यकताहरु अनुसार मिलाउन सकिन्छ। इलेक्ट्रोनिक कम्पोनेन्टका प्रकारहरूमा निर्भर गर्दै, ओभनहरू 50°C देखि 150°C सम्मको विभिन्न तापक्रम दायराहरूमा सञ्चालन गर्न सक्षम छन्।
बेकिंग प्रक्रियाले धेरै घण्टा लिन्छ, र यस समयमा, इलेक्ट्रोनिक घटकहरू नियन्त्रित वातावरणमा उजागर हुन्छन्। यसले कम्पोनेन्टहरूद्वारा अवशोषित नमीलाई वाष्पीकरण गर्न अनुमति दिन्छ, तर अझै पनि कम्पोनेन्टहरूलाई हानी गर्दैन।
बेकिंग प्रक्रिया पूरा भएपछि, थर्मल झटकाबाट बच्न इलेक्ट्रोनिक भागहरू बिस्तारै चिसो हुन आवश्यक छ। बेक्ड कम्पोनेन्टहरू फेरि ओसिलो अवशोषण रोक्नको लागि नमी-रहित प्याकेजिङमा बन्द गरिन्छ।
समग्रमा, जबरजस्ती संवहन सुख्खा ओभन आधुनिक इलेक्ट्रोनिक्स निर्माण मा आवश्यक छ। यी ओभनहरूले उत्पादन प्रक्रियाका विभिन्न चरणहरूबाट नमी हटाएर सम्भावित इलेक्ट्रोनिक विफलताबाट बच्न मद्दत गर्छन्। तपाईंको इलेक्ट्रोनिक भागहरूको भुइँको जीवन पुनर्स्थापना गर्न र तपाईंको उत्पादन क्षमतामा ठूलो सुधार गर्न यो इष्टतम विकल्प हो।
