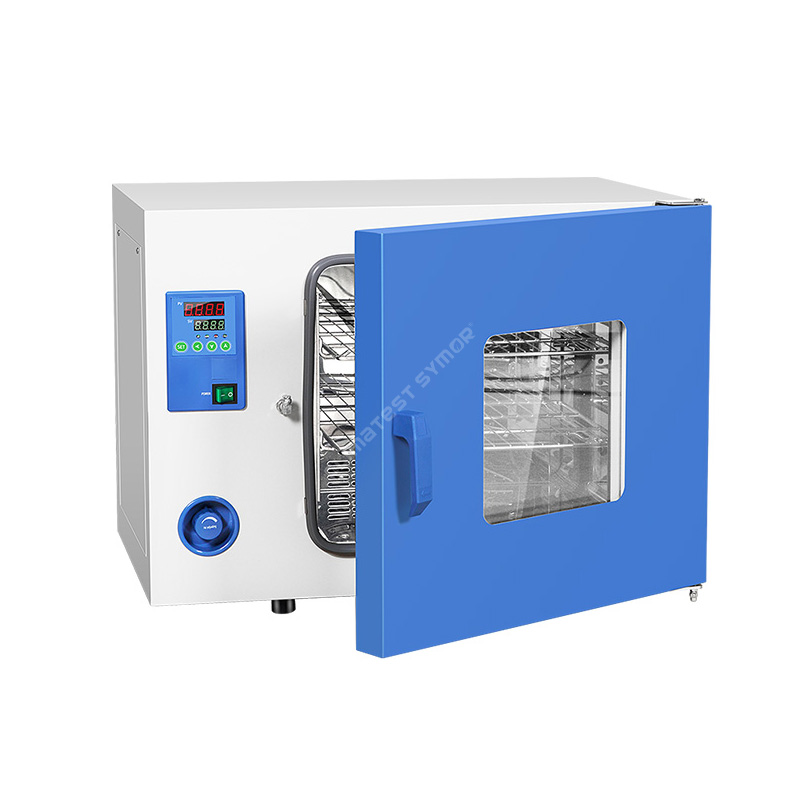

तातो हावा सर्कुलेशन सुकाउने ओभन एक उन्नत प्रयोगशाला सुकाउने ओभन हो, यसले चेम्बर मार्फत हावालाई जबरजस्ती गर्न केन्द्रापसारक फ्यान प्रयोग गर्दछ, र एकसमान तापक्रम कायम राख्दै सुकाउने समयलाई गति दिन बलियो वायुप्रवाह सिर्जना गर्दछ। यी ओभनहरू धेरै ऊर्जा कुशल हुन्छन्, किनभने हावा लगातार परिचालित र पुन: तताइन्छ, स्थिर तापक्रम कायम राख्न आवश्यक ऊर्जाको मात्रा घटाउँछ।
मोडेल: TG-9053A
क्षमता: 50L
भित्री आयाम: 420*350*350 मिमी
बाहिरी आयाम: 700*530*515 मिमी
विवरण
तातो हावा परिसंचरण सुकाउने ओभनले उत्पादनहरूलाई प्रभावकारी र समान रूपमा बेक गर्न तातो हावा प्रवाह प्रयोग गर्दछ। ओभनमा सामान्यतया तताउने तत्व, तापक्रम नियन्त्रण प्रणाली र चेम्बरभरि तातो हावा प्रवाह गर्ने फ्यान हुन्छ। फ्यानले समान रूपमा तातो वितरण गर्न मद्दत गर्दछ, उत्पादनहरूले समान मात्रामा तातो प्राप्त गर्दछन्।
विशिष्टता
मोडेल |
TG-9023A |
TG-9030A |
TG-9053A |
TG-9070A |
TG-9123A |
TG-9140A |
TG-9203A |
TG-9240A |
क्षमता |
25L |
35L |
५० लि |
80L |
105L |
135L |
200L |
225L |
भित्री मन्द। (W*D*H)mm |
300*300*270 |
३४०*३२५*३२५ |
४२०*३५०*३५० |
४५०*४००*४५० |
५५०*३५०*५५० |
५५०*४५०*५५० |
६००*५५०*६०० |
600*500*750 |
बाहिरी मन्द। (W*D*H)mm |
५८५*४८०*४४० |
६२५*५१०*४९५ |
७००*५३०*५१५ |
७३५*५८५*६२० |
८३५*५३०*७२५ |
८३५*६३०*७३० |
८८५*७३०*७९५ |
८९०*६८५*९३० |
तापमान सीमा |
RT+10°C ~ 200°C |
|||||||
तापमान उतार-चढ़ाव |
± 1.0°C |
|||||||
तापमान संकल्प |
०.१ डिग्री सेल्सियस |
|||||||
तापमान एकरूपता |
±2.5% (परीक्षण बिन्दु @100°C) |
|||||||
सेल्फहरू |
२ पीसीएस |
|||||||
समय |
०~ ९९९९ मिनेट |
|||||||
विद्युत आपूर्ति |
AC220V 50HZ |
|||||||
परिवेशको तापक्रम |
+5°C ~ 40°C |
सुविधा
• समान तापमान नियन्त्रण
• तुरुन्तै तातो र सुख्खा नमूनाहरू, नमूनाहरू 200 डिग्री सेल्सियस सम्म तताउन सक्षम
• स्टेनलेस स्टील sus#304 भित्री ओभन र पाउडर लेपित स्टील प्लेट बाहिरी ओभन, जंग प्रतिरोधी
• कम ऊर्जा खपत, लागत बचत
• PID digtal डिस्प्ले कन्ट्रोलरले तपाईंलाई सही र भरपर्दो तापक्रम नियन्त्रण ल्याउँछ
संरचना
तातो हावा परिसंचरण सुकाउने ओभनमा सामान्यतया निम्न घटकहरू हुन्छन्:
• भित्री ओभन: स्टेनलेस स्टील SUS#304 बाट बनेको
• इन्सुलेशन: ओभनबाट वरपरको तापको हानि कम गर्नको लागि अति सूक्ष्म गिलास ऊनले बनेको।
ताप तत्व: ओभन भित्र तातो उत्पन्न गर्दछ।
• सर्कुलेशन फ्यान: ओभन भित्र तातो हावा घुमाउँछ।
• वायु नलिका: हावा नलिका फ्यानसँग एकीकृत हुन्छ, यसले सुनिश्चित गर्दछ कि तातो हावा चुलोबाट निरन्तर बग्छ।
• तापक्रम सेन्सर: ओभन भित्रको तापक्रम नाप्छ।
• नियन्त्रण प्रणाली: सुकाउने प्रक्रियाको तापक्रम र समयलाई नियमन गर्छ।
सञ्चालनमा, तताउने तत्वले हावालाई तताउँछ, हावालाई फ्यानद्वारा हावा नलिका मार्फत ओभन च्याम्बरमा पठाइन्छ, र अन्तमा निकास मार्फत बाहिर निस्कन्छ। यो सम्पूर्ण प्रक्रियाले सामग्रीको समान तताउने र सुकाउने सुनिश्चित गर्दछ।
आवेदन
तातो हावा परिसंचरण सुकाउने ओभन सामान्यतया इलेक्ट्रोनिक्स उत्पादन उद्योगमा प्रयोग गरिन्छ, इलेक्ट्रोनिक कम्पोनेन्टहरूबाट आर्द्रता हटाउन र तिनीहरूको शेल्फ जीवन पुनर्स्थापित गर्न।
इलेक्ट्रोनिक निर्माणमा कसरी सुकाउने ओभनहरू लागू हुन्छन् भन्ने बारे यहाँ केही उदाहरणहरू छन्:
सतह माउन्ट टेक्नोलोजी (SMT): SMT प्रक्रियाको क्रममा, इलेक्ट्रोनिक कम्पोनेन्टहरू PCB (प्रिन्टेड सर्किट बोर्डहरू) मा पिक-एन्ड-प्लेस मेसिन प्रयोग गरी माउन्ट गरिन्छ। कम्पोनेन्टहरू राखिसकेपछि, बोर्डहरू रिफ्लो ओभन मार्फत जान्छन् जहाँ सोल्डर पेस्टलाई बोर्डमा कम्पोनेन्टहरू जोड्न पग्लिन्छ। कम्पोनेन्टहरू र बोर्डहरूले प्रक्रियाको क्रममा ओसिलो अवशोषित गर्न सक्ने हुनाले, कुनै पनि अतिरिक्त चिस्यान हटाउन र ओसिलो प्रवेशको कारण सम्भावित विफलता रोक्नको लागि सुकाउने ओभन प्रयोग गरिन्छ।
वेभ सोल्डरिङ: वेभ सोल्डरिङले PCB को तल्लो भागलाई पिघलेको सोल्डरको पोखरीमा पार्छ, जसले PCB र इलेक्ट्रोनिक कम्पोनेन्टहरू बीच ठोस जोड सिर्जना गर्छ। तरंग सोल्डरिङ अघि, PCB बोर्डबाट कुनै पनि अक्सीकरण हटाउन पानी-घुलनशील प्रवाह संग धोइन्छ। त्यसपछि PCB लाई वेभ सोल्डरिङ अघि कुनै पनि बाँकी रहेको चिसो हटाउनको लागि सुकाउने ओभनबाट पार गरिन्छ ताकि सोल्डरिङ प्रक्रियाको क्रममा अक्सिडेशन दूषित पदार्थहरूमा परिणत नहोस्।
पोटिङ र इन्क्याप्सुलेशन: इलेक्ट्रोनिक यन्त्रहरूलाई चिसोबाट जोगाउनको लागि, यन्त्रलाई पनरोक वा इन्क्याप्सुलेशन सामग्रीले कोट गर्ने सामान्य अभ्यास हो। यी सामग्रीहरूमा सामान्यतया एक उपचार प्रक्रिया हुन्छ जसलाई सामग्रीको पूर्ण उपचार सुनिश्चित गर्न उच्च तापमान बेकिंग आवश्यक पर्दछ। यसमा यन्त्रलाई सुख्खा ओभनमा राख्नु समावेश छ जसले भाँडो वा इन्क्याप्सुलेशन सामग्रीलाई निको पार्छ।
सोल्डर पेस्ट अनुप्रयोग: सोल्डर पेस्ट सामान्यतया पीसीबीमा रिफ्लो सोल्डरिंग अघि इलेक्ट्रोनिक कम्पोनेन्टहरू संलग्न गर्न प्रयोग गरिन्छ। पेस्ट धातु कण र फ्लक्स बनेको छ जुन पेस्ट फारममा मिसिन्छ। सोल्डर पेस्टले आर्द्रता अवशोषित गर्ने भएकोले, प्रयोग गर्नु अघि पेस्टलाई सुकाउनु महत्त्वपूर्ण छ। बेकिंग ओभनहरू सोल्डर पेस्टबाट कुनै पनि चिस्यान हटाउन प्रयोग गरिन्छ यो सुनिश्चित गर्नको लागि कि यो सही रूपमा पालना गर्दछ र कमजोर सोल्डर जोडहरू उत्पन्न गर्दैन।
तातो हावा परिसंचरण सुकाउने ओभन आधुनिक इलेक्ट्रोनिक्स निर्माणमा आवश्यक छ। यी ओभनहरूले उत्पादन प्रक्रियाका विभिन्न चरणहरूबाट नमी हटाएर सम्भावित इलेक्ट्रोनिक विफलताबाट बच्न मद्दत गर्छन्।
सुकाउने ओवनमा इलेक्ट्रोनिक कम्पोनेन्टहरू बेकिंग
तातो हावा सर्कुलेशन सुकाउने ओभनले इलेक्ट्रोनिक भागहरूबाट नमी हटाउन तताउने माध्यमबाट काम गर्दछ। ओभनले एक नियन्त्रित तापमान वातावरण प्रदान गर्दछ, यो आवश्यकता अनुसार मिलाउन सकिन्छ। ओभन ५० डिग्री सेल्सियसदेखि १५० डिग्री सेल्सियससम्मको विभिन्न तापक्रममा चल्छ।
बेकिंग प्रक्रियाले धेरै घण्टा लिन्छ, र यस समयमा, इलेक्ट्रोनिक घटकहरू नियन्त्रित वातावरणमा उजागर हुन्छन्। यसले कम्पोनेन्टहरूद्वारा अवशोषित नमीलाई वाष्पीकरण गर्न अनुमति दिन्छ, तर अझै पनि कम्पोनेन्टहरूलाई हानी गर्दैन।
बेकिंग प्रक्रिया पूरा भएपछि, थर्मल झटकाबाट बच्न इलेक्ट्रोनिक भागहरू बिस्तारै चिसो हुनुपर्छ। बेक्ड कम्पोनेन्टहरू फेरि ओसिलो अवशोषण रोक्नको लागि नमी-रहित प्याकेजिङमा बन्द गरिन्छ।
समग्रमा, तातो हावा परिसंचरण सुकाउने ओभन तपाईंको इलेक्ट्रोनिक कम्पोनेन्टहरूको भुइँको जीवनलाई पुनर्स्थापना गर्न र तपाईंको उत्पादन क्षमतामा धेरै सुधार गर्नको लागि उत्तम विकल्प हो।
