तातो हावा ओभनहरू, जसलाई जबरजस्ती कन्भेक्सन ओभन पनि भनिन्छ, सामान्यतया प्रयोगशालाहरू र औषधिहरूमा प्रयोग गरिन्छ, ओभनहरूले विशिष्ट आवश्यकताहरू पूरा गर्न एकसमान र नियन्त्रित तताउने वातावरण प्रदान गर्दछ। ओभनहरूले विभिन्न सामग्रीहरू पकाउनको लागि फराकिलो तापक्रम दायरा पनि प्रदान गर्दछ, र सटीक र भरपर्दो बेकिंग चक्रहरूको लागि अनुमति दिन प्रोग्रामयोग्य तापमान नियन्त्रण, डिजिटल डिस्प्ले, अलार्म र टाइमरहरू समावेश गर्दछ।

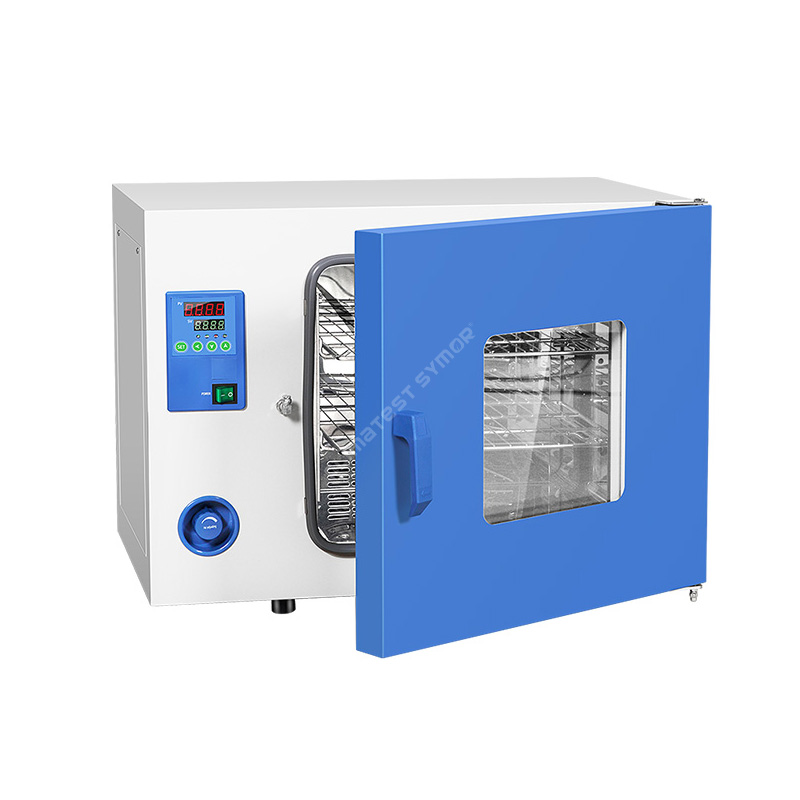

मोडेल: TG-9123A
क्षमता: 105L
भित्री आयाम: 550 * 350 * 550 मिमी
बाहिरी आयाम: 835*530*725 मिमी
विवरण
तातो हावा ओवनहरू सुकाउन वा नमूनाहरू वा सामग्रीबाट नमी हटाउन प्रयोग गर्न सकिन्छ। यसमा सामान्यतया नमूनाहरू राख्नको लागि भित्र र्याक वा सेल्फहरू सहितको तातो कक्ष हुन्छ। ओभन भित्रको तापक्रमलाई सुकाउने प्रक्रियालाई सहज बनाउनको लागि एक विशेष स्तरमा नियन्त्रण र कायम राख्न सकिन्छ, यी सुकाउने ओभनहरू प्रयोगशालाहरूमा सुकाउने, उपचार र परीक्षण उत्पादनहरूको लागि व्यापक रूपमा लागू गरिन्छ।
विशिष्टता
मोडेल |
TG-9023A |
TG-9030A |
TG-9053A |
TG-9070A |
TG-9123A |
TG-9140A |
TG-9203A |
TG-9240A |
क्षमता |
25L |
35L |
५० लि |
80L |
105L |
135L |
200L |
225L |
भित्री मन्द। (W*D*H)mm |
300*300*270 |
३४०*३२५*३२५ |
४२०*३५०*३५० |
४५०*४००*४५० |
५५०*३५०*५५० |
५५०*४५०*५५० |
६००*५५०*६०० |
600*500*750 |
बाहिरी मन्द। (W*D*H)mm |
५८५*४८०*४४० |
६२५*५१०*४९५ |
७००*५३०*५१५ |
७३५*५८५*६२० |
८३५*५३०*७२५ |
८३५*६३०*७३० |
८८५*७३०*७९५ |
८९०*६८५*९३० |
तापमान सीमा |
RT+10°C ~ 200°C |
|||||||
तापमान उतार-चढ़ाव |
± 1.0°C |
|||||||
तापमान संकल्प |
०.१ डिग्री सेल्सियस |
|||||||
तापमान एकरूपता |
±2.5% (परीक्षण बिन्दु @100°C) |
|||||||
सेल्फहरू |
२ पीसीएस |
|||||||
समय |
०~ ९९९९ मिनेट |
|||||||
विद्युत आपूर्ति |
AC220V 50HZ |
|||||||
परिवेशको तापक्रम |
+5°C ~ 40°C |
सुविधा
• समान तापमान नियन्त्रण
• तुरुन्तै तातो र सुक्खा नमूनाहरू, नमूनाहरू 200 डिग्री सेल्सियस सम्म तताउन सक्षम
• स्टेनलेस स्टील sus#304 भित्री ओभन र पाउडर लेपित स्टील प्लेट बाहिरी ओभन, जंग प्रतिरोधी
• कम ऊर्जा खपत, लागत बचत
• PID digtal डिस्प्ले कन्ट्रोलरले तपाईंलाई सही र भरपर्दो तापक्रम नियन्त्रण ल्याउँछ
संरचना
तातो हावा ओवन सामान्यतया निम्न घटकहरू मिलेर बनेको छ:
• भित्री ओभन: स्टेनलेस स्टील SUS#304 बाट बनेको
• इन्सुलेशन: ओभनबाट वरपरको तापको हानि कम गर्नको लागि उत्कृष्ट काँचको ऊनले बनेको।
ताप तत्व: ओभन भित्र तातो उत्पन्न गर्दै।
• सर्कुलेशन फ्यान: ओभन भित्र तातो हावा घुमाउने।
• एयर डक्ट: हावा नलिका फ्यानसँग एकीकृत हुन्छ र तातो हावा ओभन मार्फत निरन्तर प्रवाह हुन्छ भन्ने सुनिश्चित गर्दछ।
• तापक्रम नियन्त्रण प्रणाली: डिजिटल एलईडी नियन्त्रक र तापक्रम पत्ता लगाउने सुविधाले प्रयोगकर्ताहरूलाई तिनीहरूको एप्लिकेसनका लागि विशिष्ट तापक्रम स्तरहरू सेट गर्न र कायम राख्न अनुमति दिन्छ।
बेकिंग प्रक्रियाको क्रममा, हीटरले हावालाई तताउँछ, र सर्कुलेशन फ्यानले तातो हावा सम्पूर्ण सुकाउने कोठामा फैलाउँछ। तातो हावा चल्ने बित्तिकै, यसले पकाइएका उत्पादनहरूबाट पानी सोस्छ। त्यसपछि ओसिलोले भरिएको हावा भेन्टिलेसन प्रणाली मार्फत निस्कन्छ, र सुख्खा तातो हावालाई सुकाउने प्रक्रिया जारी राख्न फेरि परिचालित गरिन्छ। सेटिङ तापमान प्राप्त नभएसम्म यो चक्र दोहोर्याउनुहोस्।
आवेदन
तातो हावा ओभनहरू इलेक्ट्रोनिक उत्पादन प्रक्रियाहरूमा इलेक्ट्रोनिक कम्पोनेन्टहरूबाट नमी हटाउन प्रयोग गरिन्छ। यहाँ अनुप्रयोगहरूको उदाहरणहरू छन्:
सतह माउन्ट टेक्नोलोजी (SMT): SMT प्रक्रियाको क्रममा, इलेक्ट्रोनिक कम्पोनेन्टहरू PCB (प्रिन्टेड सर्किट बोर्ड) मा पिक-एन्ड-प्लेस मेसिन प्रयोग गरी राखिन्छ। कम्पोनेन्टहरू राखिसकेपछि, बोर्डहरू रिफ्लो ओभनबाट जान्छन् जहाँ सोल्डर पेस्टलाई बोर्डमा कम्पोनेन्टहरू जोड्न पग्लिन्छ। कम्पोनेन्टहरू र बोर्डहरूले प्रक्रियाको क्रममा नमी अवशोषित गर्न सक्ने हुनाले, तातो हावा सुकाउने ओभनले अतिरिक्त पानी हटाउन सक्छ र ओसिलो प्रवेशको कारण सम्भावित विफलताहरूलाई रोक्न सक्छ।
वेभ सोल्डरिङ: वेभ सोल्डरिङले PCB को तल्लो भागलाई पिघलेको सोल्डरको पोखरीमा पार्छ, जसले PCB र इलेक्ट्रोनिक कम्पोनेन्टहरू बीच ठोस जोड सिर्जना गर्छ। तरंग सोल्डरिङ अघि, PCB बोर्डबाट कुनै पनि अक्सीकरण हटाउन पानी-घुलनशील प्रवाह संग धोइन्छ। त्यसपछि PCB लाई तातो हावा सुकाउने ओभनबाट पास गरिन्छ तरंग सोल्डरिङ अघि बाँकी नमी हटाउनको लागि, ताकि ओक्सीकरण सोल्डरिङ प्रक्रियाको क्रममा दूषित पदार्थहरूमा परिणत नहोस्।
पोटिङ र इन्क्याप्सुलेशन: इलेक्ट्रोनिक यन्त्रहरूलाई चिसोबाट जोगाउनको लागि, यन्त्रलाई पनरोक वा इन्क्याप्सुलेशन सामग्रीले कोट गर्ने सामान्य अभ्यास हो। यी सामग्रीहरूमा सामान्यतया एक उपचार प्रक्रिया हुन्छ जसलाई सामग्रीको पूर्ण उपचार सुनिश्चित गर्न उच्च तापमान बेकिंग आवश्यक पर्दछ। तातो हावा सुकाउने ओभनमा यन्त्रहरू राख्नाले पोटिङ वा इन्क्याप्सुलेशन सामग्रीलाई निको पार्न सक्छ।
सोल्डर पेस्ट अनुप्रयोग: सोल्डर पेस्ट सामान्यतया पीसीबीमा रिफ्लो सोल्डरिंग अघि इलेक्ट्रोनिक कम्पोनेन्टहरू संलग्न गर्न प्रयोग गरिन्छ। पेस्ट धातु कण र फ्लक्स बनेको छ जुन पेस्ट फारममा मिसिन्छ। सोल्डर पेस्टले आर्द्रता अवशोषित गर्ने भएकोले, प्रयोग गर्नु अघि पेस्टलाई सुकाउनु महत्त्वपूर्ण छ। तातो हावा सुकाउने ओभनले सोल्डर पेस्टबाट पानी हटाउँछ, यो सुनिश्चित गर्दै कि यो राम्रोसँग टाँसिएको छ र कमजोर सोल्डर जोइन्टहरूको कारण छैन।
अत्यधिक आर्द्रताले इलेक्ट्रोनिक कम्पोनेन्टहरू खराब हुन सक्छ वा समयको साथ घटाउन सक्छ, अन्ततः तिनीहरूलाई बेकार बनाउँछ। आधुनिक इलेक्ट्रोनिक्स उत्पादन उद्योगमा तातो हावा ओभन आवश्यक छ। यी बेकिंग उपकरणहरूले कुशलतापूर्वक निर्माण प्रक्रियाको क्रममा कम्पोनेन्टहरू भित्रको नमी हटाएर सम्भावित विफलताहरूबाट बच्न मद्दत गर्दछ।
सामान्य सञ्चालन चरणहरू:
तातो हावा ओवनमा पकाउनको लागि यहाँ सामान्य चरणहरू छन्:
• ओवनलाई आवश्यक तापक्रममा पूर्व तताउनुहोस्।
• सामग्रीहरूलाई शेल्फमा राख्नुहोस्, तिनीहरू बीच केही दूरी राख्न निश्चित गर्नुहोस्
• डिजिटल डिस्प्लेमा तापक्रम र बेकिंग समय सेट गर्नुहोस्।
• बेकिंग प्रक्रियाको समयमा तापक्रम निगरानी गर्नुहोस्।
• पकाउने समय पूरा भएपछि, ओभनले स्वचालित रूपमा काम गर्न छोड्छ, कृपया सामग्रीहरूलाई हटाउनु अघि चिसो हुन दिनुहोस्।
यो नोट गर्न महत्त्वपूर्ण छ कि केहि सामग्रीहरू उच्च तापमानमा संवेदनशील हुन्छन्, त्यसैले तिनीहरूलाई हानिकारक हुनबाट बच्न सिफारिस गरिएको बेकिंग तापमान र समय पालना गर्न आवश्यक छ। थप रूपमा, पकाएको सामग्रीहरू सुख्खा वातावरणमा भण्डारण गरिनु पर्छ ताकि नमीलाई सुकाउने प्रक्रियामा पुन: प्रवेश गर्नबाट रोक्न।
