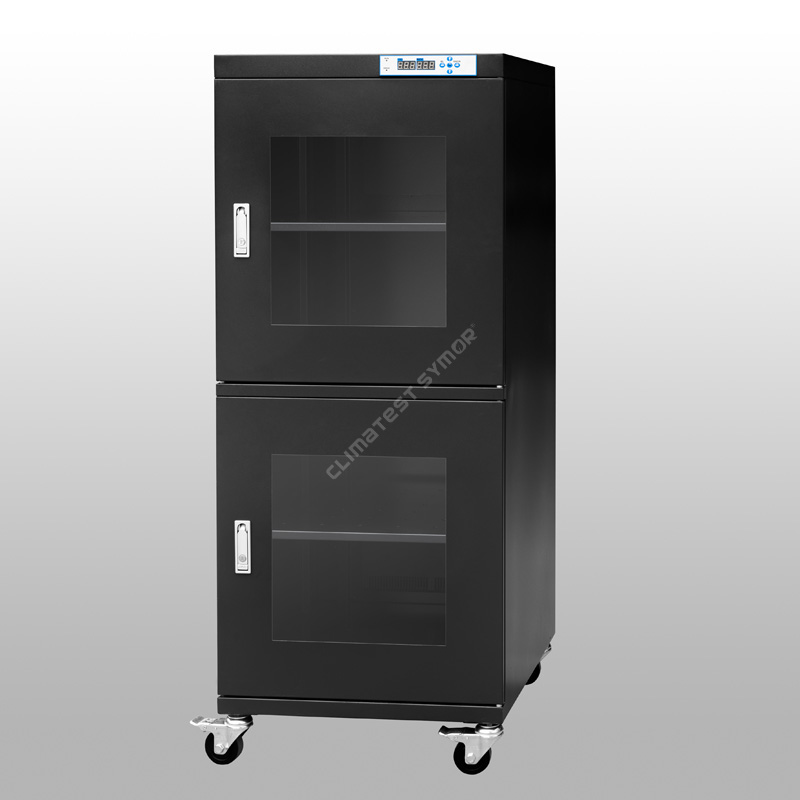

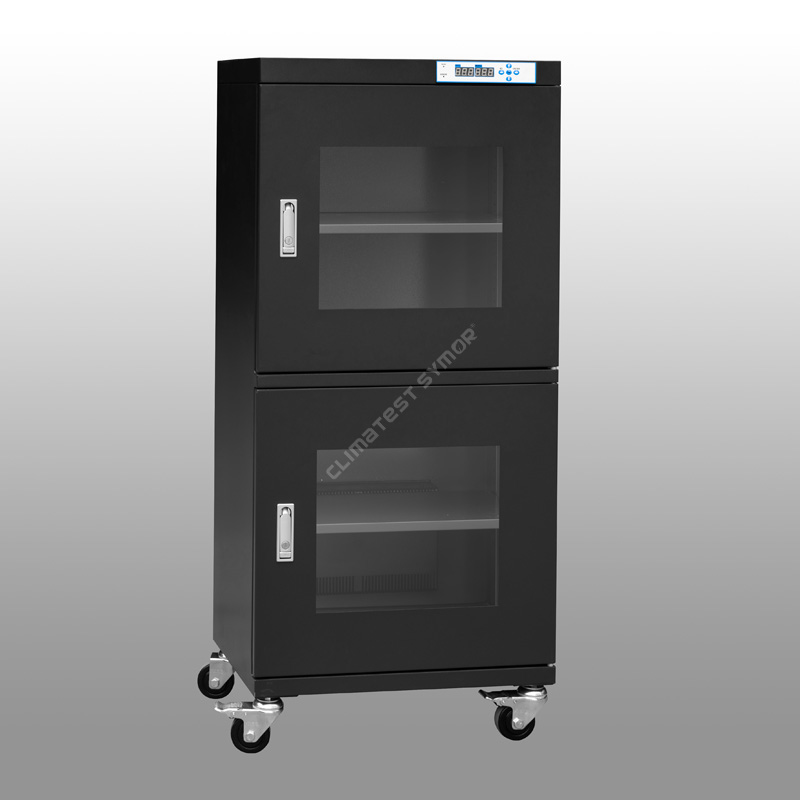

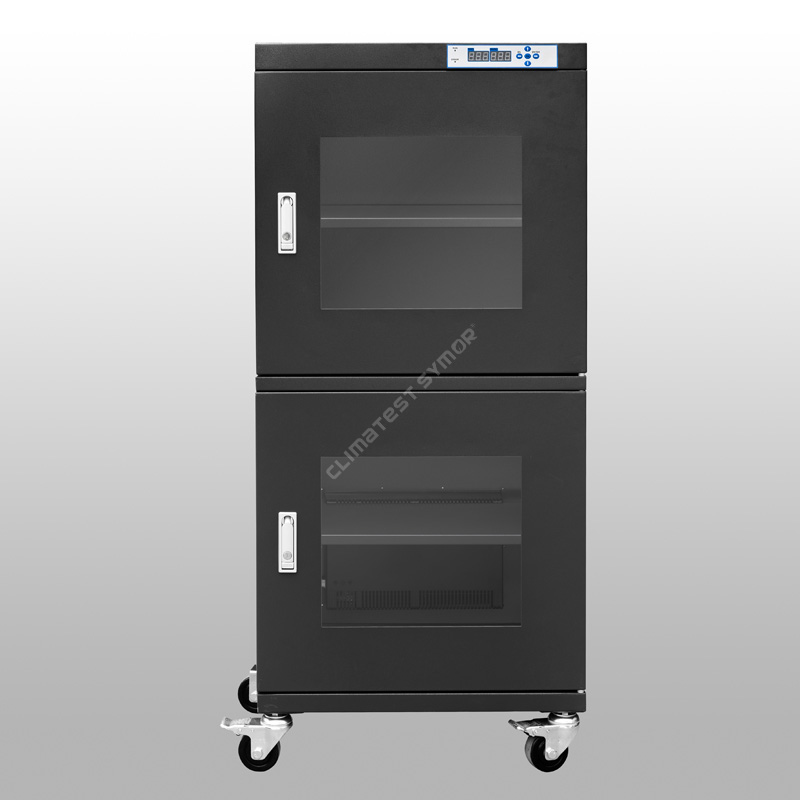

Climatest Symor® PCB कारखानाको लागि चाइना ड्राई क्याबिनेट हो, कम्पनी PCB को लागि उच्च-स्तरीय, प्रतिस्पर्धी मूल्यको ड्राई क्याबिनेटहरू आपूर्ति गर्न प्रतिबद्ध छ, सबैभन्दा उन्नत dehumidifying प्रविधिको साथ, Climatest Symor® ले PCB को लागि सुक्खा क्याबिनेटहरू प्रसिद्ध इलेक्ट्रोनिकलाई बेचेको छ। / EU, USA, दक्षिणपूर्व एशिया देशहरूमा 10 वर्ष भन्दा बढीको लागि अर्धचालक निर्माताहरू।
मोडेल: TDU240F
क्षमता: 240L
आर्द्रता:<5%RH Automatic
रिकभरी समय: अधिकतम। ३० मिनेट खुला ढोका ३० सेकेन्ड पछि बन्द। (परिवेश 25â 60% RH)
शेल्फ: 3 पीसी
रंग: गाढा निलो, ESD सुरक्षित
भित्री आयाम: W596*D372*H1148 MM
बाहिरी आयाम: W598*D400*H1310 MM
विवरण
क्लाइमेटेस्ट Symor® PCB को लागि ड्राई क्याबिनेटले IC प्याकेजहरूको लागि दीर्घकालीन कम आर्द्रता भण्डारण प्रदान गर्दछ, यो dehumidifying प्रणाली संग सुसज्जित छ, PCB को लागि यो सुख्खा क्याबिनेट मा राम्रो तरिकाले भण्डारण नमी संवेदनशील कम्पोनेन्ट एक विस्तारित फ्लोर लाइफ छ, पपकोर्न र माइक्रो क्र्याकिंग घटनाहरु रिफ्लो प्रक्रिया को समयमा। अब कुनै समस्या छैन, सुख्खा क्याबिनेटहरूले IPC/JEDEC J-STD 033 मानक पूरा गर्दछ।
पीसीबी विशिष्टताको लागि ड्राई क्याबिनेट
मोड # F सँग: ESD प्रकार्य, गाढा निलो रङ।
मोड # F बिना: कुनै ESD प्रकार्य छैन, सेतो रंग बन्द
|
मोडेल |
क्षमता |
आन्तरिक आयाम (W×D×H,mm) |
बाह्य आयाम (W×D×H,mm) |
औसत शक्ति (W) |
कुल वजन (KG) |
अधिकतम लोड/शेल्फ (KG) |
|
TDU98 |
98L |
४४६*३७२*५९८ |
४४८*४००*६८८ |
8 |
31 |
50 |
|
TDU98F |
98L |
४४६*३७२*५९८ |
४४८*४००*६८८ |
8 |
31 |
50 |
|
TDU160 |
160L |
४४६*४२२*८४८ |
४४८*४५०*१०१० |
10 |
43 |
50 |
|
TDU160F |
160L |
४४६*४२२*८४८ |
४४८*४५०*१०१० |
10 |
43 |
50 |
|
TDU240 |
240L |
५९६*३७२*११४८ |
५९८*४००*१३१० |
10 |
57 |
50 |
|
TDU240F |
240L |
५९६*३७२*११४८ |
५९८*४००*१३१० |
10 |
57 |
50 |
|
TDU320 |
320L |
८९८*४२२*८४८ |
900*450*1010 |
10 |
70 |
80 |
|
TDU320F |
320L |
८९८*४२२*८४८ |
900*450*1010 |
10 |
70 |
80 |
|
TDU435 |
435L |
८९८*५७२*८४८ |
900*600*1010 |
10 |
82 |
80 |
|
TDU435F |
435L |
८९८*५७२*८४८ |
900*600*1010 |
10 |
82 |
80 |
|
TDU540 |
540L |
५९६*६८२*१२९८ |
५९८*७१०*१४६५ |
10 |
95 |
80 |
|
TDU540F |
540L |
५९६*६८२*१२९८ |
५९८*७१०*१४६५ |
10 |
95 |
80 |
|
TDU718 |
718L |
५९६*६८२*१७२३ |
५९८*७१०*१९१० |
15 |
105 |
80 |
|
TDU718F |
718L |
५९६*६८२*१७२३ |
५९८*७१०*१९१० |
15 |
105 |
80 |
|
TDU870 |
870L |
८९८*५७२*१६९८ |
900*600*1890 |
15 |
130 |
100 |
|
TDU870F |
870L |
८९८*५७२*१६९८ |
900*600*1890 |
15 |
130 |
100 |
|
TDU1436-4 |
1436L |
११९८*६८२*१७२३ |
1200*710*1910 |
25 |
189 |
100 |
|
TDU1436F-4 |
1436L |
११९८*६८२*१७२३ |
1200*710*1910 |
25 |
189 |
100 |
|
TDU1436-6 |
1436L |
११९८*६८२*१७२३ |
1200*710*1910 |
25 |
189 |
100 |
|
TDU1436F-6 |
1436L |
११९८*६८२*१७२३ |
1200*710*1910 |
25 |
189 |
100 |
पीसीबी सुविधाको लागि ड्राई क्याबिनेट

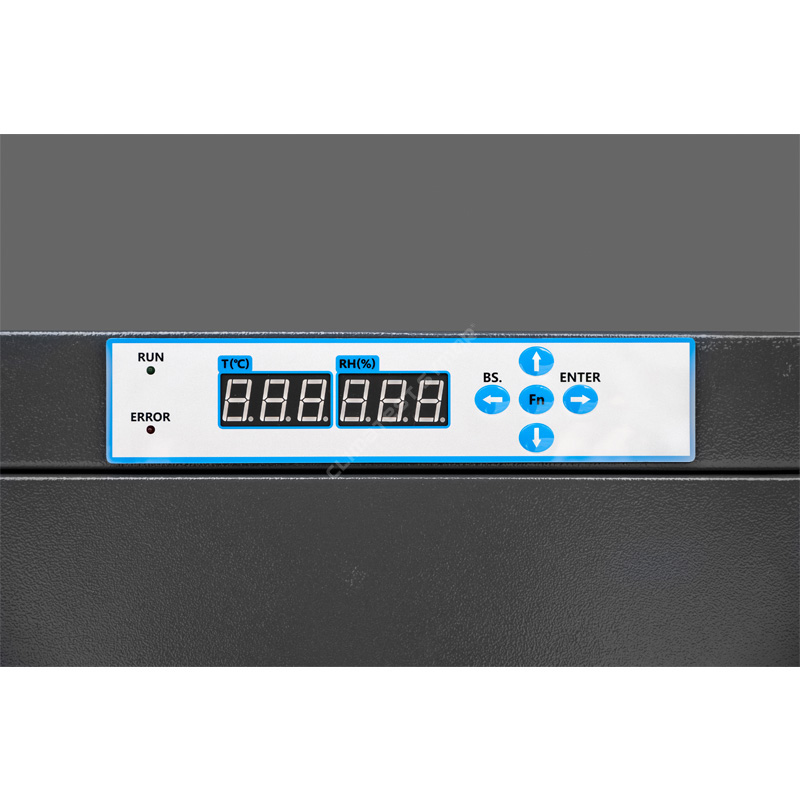

स्विट्जरल्याण्ड मूल आयातित आर्द्रता र तापमान सेन्सर अपनाउने।
-यसले प्रयोगमा उच्च शुद्धता सुनिश्चित गर्दछ, PCB को लागि यो सुक्खा क्याबिनेट मेमोरी प्रकार्य छ, पावर विफलता पछि पुन: सेट गर्न आवश्यक छैन।
संयुक्त राज्य अमेरिका डुपोन्ट ईएसडी पेन्टिङको साथ १.२ मिमी मोटाई जस्ती स्टीलद्वारा बनेको।
-प्रबलित संरचना डिजाइन, उत्कृष्ट लोड-असर, 18 चित्रकारी प्रक्रियाहरूको साथ सतह उपचार, स्थिर प्रतिरोध मान 10 लाई पूरा गर्दछ6 -108Ω, बलियो जंग प्रतिरोध संग।
· राम्रो अवलोकनको लागि 3.2mm उच्च तीव्रता टेम्पर्ड ग्लास विन्डो।

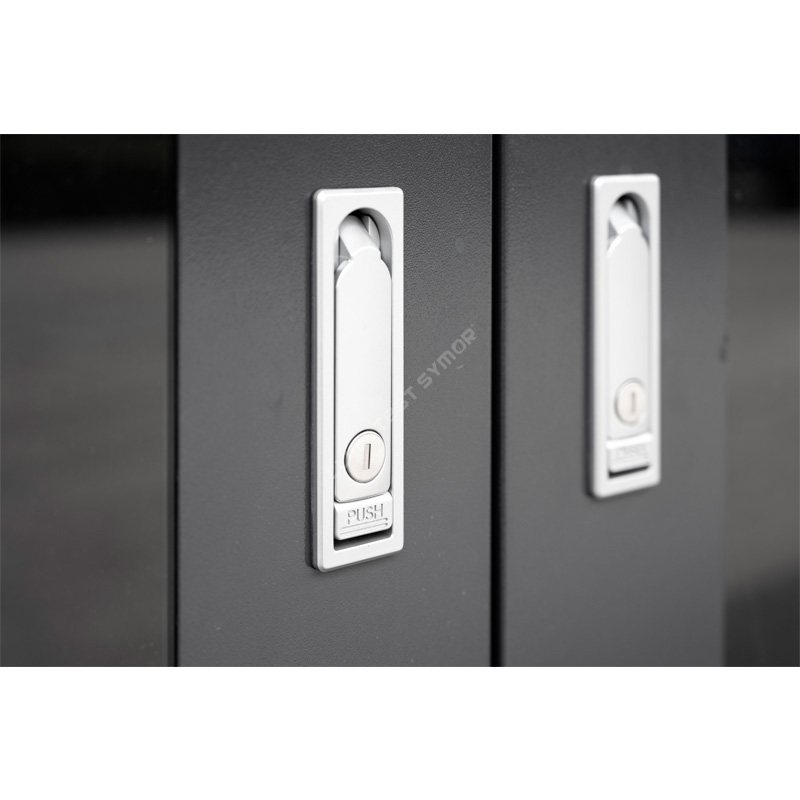

- फ्ल्याट प्रेस जस्ता मिश्र धातु लक, उत्तम हावा कसाई र विरोधी चोरी प्रकार्य संग, पीसीबी सील प्रदर्शन को लागी यो सुक्खा क्याबिनेट उत्कृष्ट छ।
मेमोरी प्रकार्यको साथ, पावर विफलता पछि पुन: सेट गर्न आवश्यक छैन।
- PCB को लागि सुक्खा क्याबिनेटहरूले स्वचालित रूपमा पावर अफ पछि अन्तिम सेटिङ मान सम्झन सक्छ, फेरि सेट गर्न आवश्यक छैन।
+१५ वर्ष अनुमानित आयुको साथ शक्तिशाली सुक्खा इकाई।
- PCB को लागि सुख्खा क्याबिनेटहरू 4A आणविक सिभ ड्राई एकाई अपनाउने, सबैभन्दा उन्नत प्रविधि, यो स्वचालित रूपमा पुन: उत्पन्न गर्न सकिन्छ, कुनै प्रतिस्थापन आवश्यक पर्दैन।
· युनिभर्सल क्यास्टरहरू तल स्थापित, ESD सुरक्षित।
- प्रबलित PU क्यास्टरहरू PCB को लागि ड्राई क्याबिनेटहरूको तल स्थापना गरिन्छ, अगाडि दुई ब्रेकहरू सजिलो चाल र रोक्नको लागि।
क्लाइमेटेस्ट Symor® PCB को लागि ड्राई क्याबिनेट, स्वत: ड्राई क्याबिनेट?
क्लाइमेटेस्ट Symor® PCB का लागि ड्राई क्याबिनेटहरू, जसलाई स्वत: ड्राई क्याबिनेटहरू पनि भनिन्छ, एयर-टाइट स्वचालित डिह्युमिडिफाइङ ड्राई बक्सहरू हुन् जसले नमी संवेदनशील वस्तुहरूलाई आर्द्रता-सम्बन्धित क्षतिहरूबाट जोगाउँछ, यसले <5% आरएच कम आर्द्रता आन्तरिक वातावरण कायम गर्दछ, जसले असफलताको जोखिमलाई प्रभावकारी रूपमा हटाउन सक्छ। विधानसभा प्रक्रिया को समयमा अनुचित भण्डारण को परिणाम।
PCB को लागि सुक्खा क्याबिनेट को आवेदन
इलेक्ट्रोनिक कम्पोनेन्टहरूका लागि ड्राई क्याबिनेटहरू इलेक्ट्रोनिक उत्पादन उद्योगमा अपरिहार्य छन्, यो IC प्याकेजहरू, PCB बोर्डहरू, LED, SMD, SMT, र टेप र रिलहरू, मुद्रित तारिङ बोर्डहरू (PWB), पोलिमाइड फिल्म, फिडरहरू, अन्यका लागि इष्टतम भण्डारण समाधान हो। क्यापेसिटर सिरेमिक भागहरू, कनेक्टरहरू, स्विचहरू, वेल्डिङ बारको लागि आदर्श अनुप्रयोग, स्वत: ड्राई क्याबिनेटहरू IPC/JEDEC J-STD 033 मानक अनुरूप छन्।
PCB को लागि सुक्खा क्याबिनेटले SMT उत्पादनलाई कसरी असर गर्छ?
MSL कम्पोनेन्टहरू, जस्तै IC, BGA, PCB, आर्द्रताको लागि धेरै संवेदनशील हुन्छन्, यी कम्पोनेन्टहरू भण्डारण वातावरणको लागि निश्चित आवश्यकताहरू हुन्छन्, नागरिक नमी-प्रूफ ड्राई बक्सहरू विपरीत, PCB को लागि सुख्खा क्याबिनेटहरू धेरै कम आर्द्रता बिन्दुमा पुग्नुपर्दछ, dehumidifying। र रिकभरी गति पनि धेरै छिटो हुनुपर्छ, यसबाहेक, सम्पूर्ण क्याबिनेटहरू ESD सुरक्षित हुनुपर्छ, क्लिनरूममा प्रयोग गरिने सुख्खा क्याबिनेटहरू सख्त स्वच्छता आवश्यकताहरू पूरा गर्न स्टेनलेस स्टील सामग्री हुनुपर्छ।
रिफ्लो तताउने प्रक्रियाको क्रममा, ट्रेस आर्द्रता वाष्प IC प्याकेजहरूमा प्रवेश गर्दछ, अवशोषित आर्द्रता छिट्टै भित्र विस्तार हुन्छ, यसले अदृश्य क्षतिहरू, जस्तै तारहरू विफलता, पपकर्न र माइक्रो-क्र्याकिंग, सतहमा क्र्याक गर्ने, यी दोषहरू देख्न सजिलो छैन। प्रारम्भिक चरणमा, तथापि, यी अदृश्य, सम्भावित समस्याहरू बजारमा प्रवेश गर्छन्, त्यसपछि फ्याकल्टी उत्पादनहरू फर्कन्छन् र गुनासोहरू पछ्याउँछन्।
|
सामान्य भण्डारण |
रिफ्लो प्रक्रिया |
||
|
|
|
|
|
|
परिवेशमा नमी प्याकेजहरूमा प्रवेश गर्दछ। |
तताउने क्रममा, पानीको भापको दबाब बढ्छ, जसले डाइ र राललाई अलग गर्छ। |
पानीको भाप तताइ अन्तर्गत विस्तार गर्न जारी छ, प्याकेजहरू उडाउँदै। |
पानीको भापले प्याकेजहरू तोड्छ, जसले माइक्रो क्र्याकिंगको कारण बनाउँछ। |
IPC/JEDEC J-STD-033 मानकले ओसिलो/रिफ्लो सेन्सेटिभ सतह माउन्ट यन्त्रहरूको ह्यान्डलिंग, प्याकिङ, ढुवानी र प्रयोगको लागि मानक निर्दिष्ट गर्दछ।
<5% RH श्रृंखला dehumidifying गति:
ढोका 30 सेकेन्ड खोल्नुहोस् र त्यसपछि बन्द गर्नुहोस्, आर्द्रता 30 मिनेट भित्र <5% RH मा रिकभर हुनेछ, तलको वक्र हेर्नुहोस्: (परिवेश 25 डिग्री सेल्सियस, आर्द्रता 60% RH)
इलेक्ट्रोनिक कम्पोनेन्टहरू भण्डारण गर्ने सामान्य तरिकाहरू के हुन्?
1. नमी बाधा झोला
â विधि: नमी संवेदनशील कम्पोनेन्टहरू सील गरिएको नमी ब्यारियर ब्यागहरूमा प्याक गरिन्छ, भित्र डेसिकेन्ट र आर्द्रता सूचक कार्ड (HIC) सहित, प्रयोगकर्ताहरूले कारमा थोप्लाहरूको रंग परिवर्तन जाँच गरेर सिल गरिएको प्याकेजहरूमा परिवेशको आर्द्रता पहिचान गर्छन्।
âनुक्सान: नमी बाधा झोला + आर्द्रता सूचक कार + desiccants + म्यानुअल काम = उपभोग्य वस्तुहरू, चुहावट जोखिम, उच्च लागत।
2. नाइट्रोजन क्याबिनेटहरू
â विधि: कम आर्द्रता भण्डारण पूरा गर्न नाइट्रोजन पर्ज क्याबिनेट वा कम्प्रेस गरिएको हावामा आर्द्रता संवेदनशील अवयवहरू भण्डारण गरिन्छ।
âनुकसान: नाइट्रोजन फिलिंग = लगातार N2 खपत, उच्च सह
3. इलेक्ट्रोनिक ड्राई क्याबिनेटहरू
â विधि: आर्द्रता संवेदनशील कम्पोनेन्टहरू इलेक्ट्रोनिक ड्राई क्याबिनेटमा राखिन्छन्, प्लग इन गर्नुहोस्, मेसिनले स्वचालित रूपमा काम गर्नेछ, र धेरै कम आर्द्रतामा पुग्नेछ।
â फाइदाहरू: कुनै उपभोग्य वस्तुहरू छैनन्, कुनै म्यानुअल काम छैन, कुनै नाइट्रोजन खपत छैन, वातावरणीय, केवल थोरै बिजुली चाहिन्छ।
हामी तलका उद्योगहरूलाई PCB समाधानहरूको लागि सुक्खा क्याबिनेटहरू प्रदान गर्दछौं:
इलेक्ट्रोनिक उत्पादन
अर्धचालक
औषधि
प्रयोगशाला
उड्डयन
सैन्य
PCB को लागि सुख्खा क्याबिनेट को लाभ
PCB का लागि ड्राई क्याबिनेटहरूको बारेमा थप विवरणहरूको लागि, कृपया हाम्रो वेबसाइट www.climatestsymor.com मा जानुहोस् वा सिधै sales@climatestsymor.com मा इमेल पठाउनुहोस्, हामी तपाईंलाई छिटो समयमा फिर्ता गर्नेछौं, सम्भावित सहयोगको लागि स्वागत छ।
