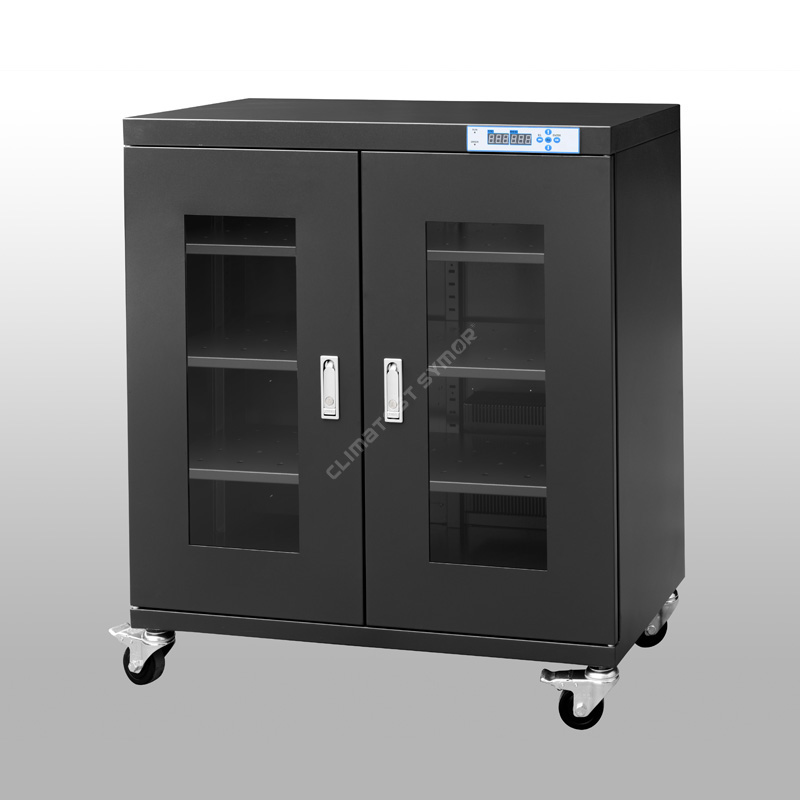

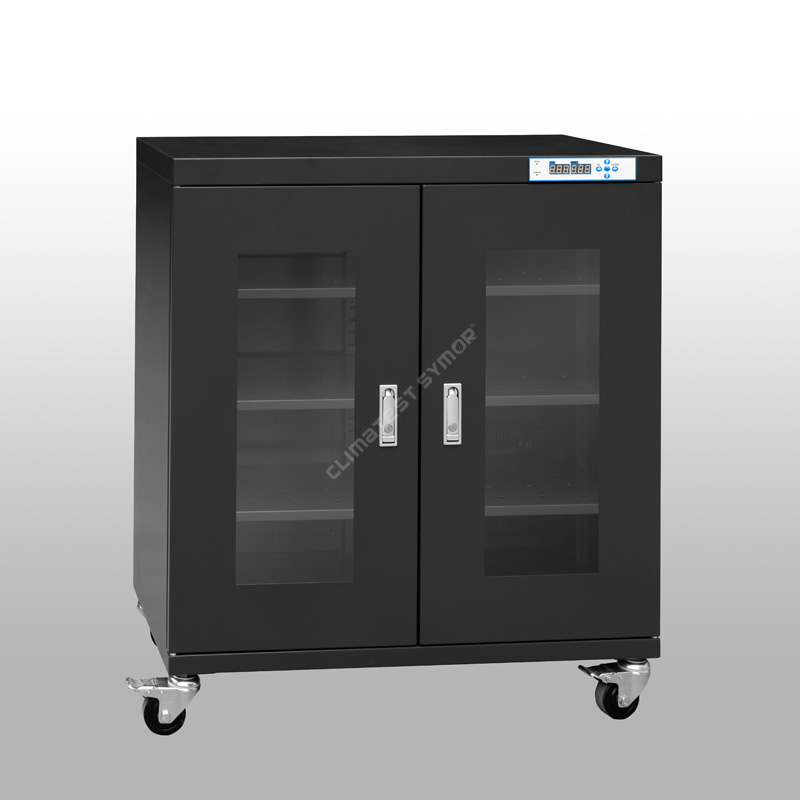

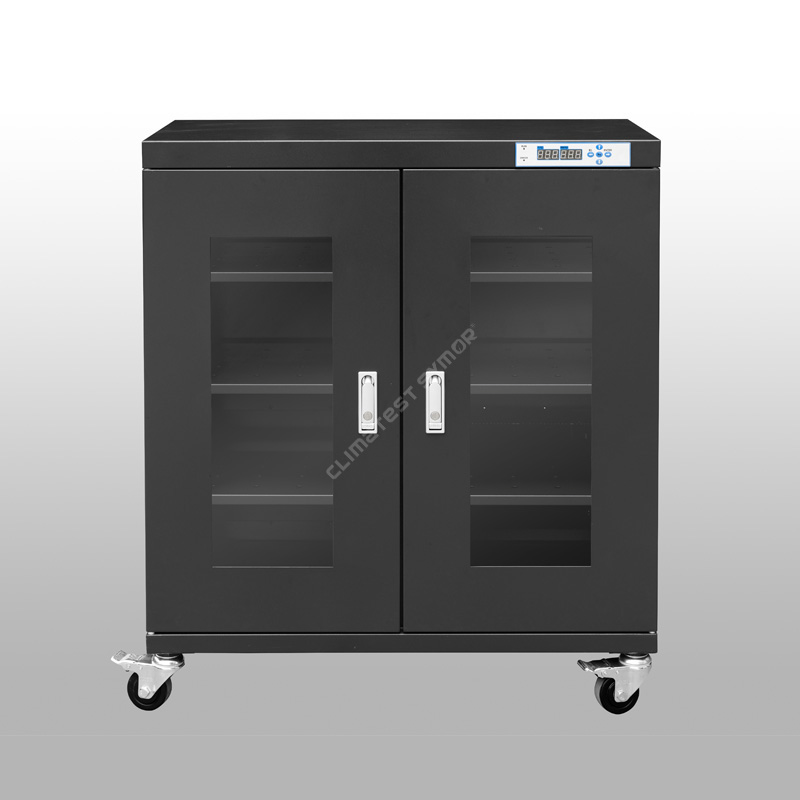

PCBA को लागि क्लाइमेटेस्ट Symor® ड्राई क्याबिनेट चीनमा बनाइएको छ, स्वचालित आर्द्रता नियन्त्रण संग, यो कायम राख्छ<5%RH ultra-low humidity environment, dry cabinets for PCBA are used to protect moisture sensitive components from humidity-related damages, Climatest Symor® adopts the most advanced dehumidifying technique, the company sells dry cabinets for PCBA to the world famous electronic/semiconductor manufacturers.
मोडेल: TDU435F
क्षमता: 435L
आर्द्रता:<5%RH Automatic
रिकभरी समय: अधिकतम। ३० मिनेट खुला ढोका ३० सेकेन्ड पछि बन्द। (परिवेश 25â 60% RH)
शेल्फ: 3 पीसी
रंग: गाढा निलो, ESD सुरक्षित
भित्री आयाम: W898*D572*H848 MM
बाहिरी आयाम: W900*D600*H1010 MM
विवरण
क्लाइमेटेस्ट Symor® PCBA का लागि ड्राई क्याबिनेटले MSL कम्पोनेन्टहरूका लागि दीर्घकालीन कम आर्द्रता भण्डारण प्रदान गर्दछ, यो आकार मेमोरी मिश्र धातु सामग्रीहरूसँग सुसज्जित छ, जसले मौन सञ्चालन र मर्मतसम्भार मुक्त सुनिश्चित गर्दछ, यस सुख्खा क्याबिनेटहरूमा सुरक्षित रूपमा भण्डारण गरिएका नमी संवेदनशील कम्पोनेन्टहरूको विस्तारित फ्लोर लाइफ हुन्छ, जुन पूर्ण रूपमा। रिफ्लो प्रक्रियाको क्रममा पपकर्न/माइक्रो क्र्याकिंग समस्याहरू समाधान गर्नुहोस्, PCBA का लागि ड्राई क्याबिनेटहरूले IPC/JEDEC J-STD 033 मानक पूरा गर्दछ।
PCBA विशिष्टताको लागि ड्राई क्याबिनेट
मोड # F सँग: ESD प्रकार्य, गाढा निलो रंग।
मोड # F बिना: कुनै ESD प्रकार्य छैन, सेतो रंग बन्द
|
मोडेल |
क्षमता |
आन्तरिक आयाम (W×D×H,mm) |
बाह्य आयाम (W×D×H,mm) |
औसत शक्ति (W) |
कुल वजन (KG) |
अधिकतम लोड/शेल्फ (KG) |
|
TDU98 |
98L |
४४६*३७२*५९८ |
४४८*४००*६८८ |
8 |
31 |
50 |
|
TDU98F |
98L |
४४६*३७२*५९८ |
४४८*४००*६८८ |
8 |
31 |
50 |
|
TDU160 |
160L |
४४६*४२२*८४८ |
४४८*४५०*१०१० |
10 |
43 |
50 |
|
TDU160F |
160L |
४४६*४२२*८४८ |
४४८*४५०*१०१० |
10 |
43 |
50 |
|
TDU240 |
240L |
५९६*३७२*११४८ |
५९८*४००*१३१० |
10 |
57 |
50 |
|
TDU240F |
240L |
५९६*३७२*११४८ |
५९८*४००*१३१० |
10 |
57 |
50 |
|
TDU320 |
320L |
८९८*४२२*८४८ |
900*450*1010 |
10 |
70 |
80 |
|
TDU320F |
320L |
८९८*४२२*८४८ |
900*450*1010 |
10 |
70 |
80 |
|
TDU435 |
435L |
८९८*५७२*८४८ |
900*600*1010 |
10 |
82 |
80 |
|
TDU435F |
435L |
८९८*५७२*८४८ |
900*600*1010 |
10 |
82 |
80 |
|
TDU540 |
540L |
५९६*६८२*१२९८ |
५९८*७१०*१४६५ |
10 |
95 |
80 |
|
TDU540F |
540L |
५९६*६८२*१२९८ |
५९८*७१०*१४६५ |
10 |
95 |
80 |
|
TDU718 |
718L |
५९६*६८२*१७२३ |
५९८*७१०*१९१० |
15 |
105 |
80 |
|
TDU718F |
718L |
५९६*६८२*१७२३ |
५९८*७१०*१९१० |
15 |
105 |
80 |
|
TDU870 |
870L |
८९८*५७२*१६९८ |
900*600*1890 |
15 |
130 |
100 |
|
TDU870F |
870L |
८९८*५७२*१६९८ |
900*600*1890 |
15 |
130 |
100 |
|
TDU1436-4 |
1436L |
११९८*६८२*१७२३ |
1200*710*1910 |
25 |
189 |
100 |
|
TDU1436F-4 |
1436L |
११९८*६८२*१७२३ |
1200*710*1910 |
25 |
189 |
100 |
|
TDU1436-6 |
1436L |
११९८*६८२*१७२३ |
1200*710*1910 |
25 |
189 |
100 |
|
TDU1436F-6 |
1436L |
११९८*६८२*१७२३ |
1200*710*1910 |
25 |
189 |
100 |
PCBA सुविधाको लागि ड्राई क्याबिनेट

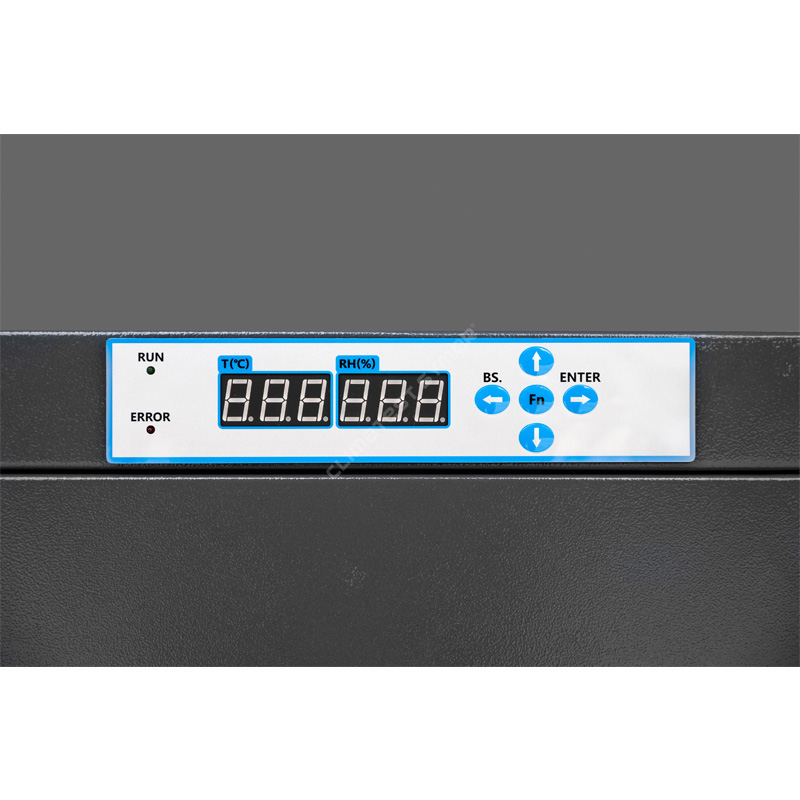

स्विट्जरल्याण्ड मूल आयातित आर्द्रता र तापमान सेन्सर अपनाउने।
-यसले प्रयोगमा उच्च शुद्धता सुनिश्चित गर्दछ, क्लाइमेटेस्ट सिमोर® PCBA का लागि ड्राई क्याबिनेटहरूमा मेमोरी प्रकार्य छ, पावर विफलता पछि पुन: सेट गर्न आवश्यक छैन।
संयुक्त राज्य अमेरिका डुपोन्ट ईएसडी पेन्टिङको साथ १.२ मिमी मोटाई जस्ती स्टीलद्वारा बनेको।
-प्रबलित संरचना डिजाइन, उत्कृष्ट लोड-असर, 18 चित्रकारी प्रक्रियाहरूको साथ सतह उपचार, स्थिर प्रतिरोध मान 10 लाई पूरा गर्दछ6 -108Ω, बलियो जंग प्रतिरोध संग।
· राम्रो अवलोकनको लागि 3.2mm उच्च तीव्रता टेम्पर्ड ग्लास विन्डो।

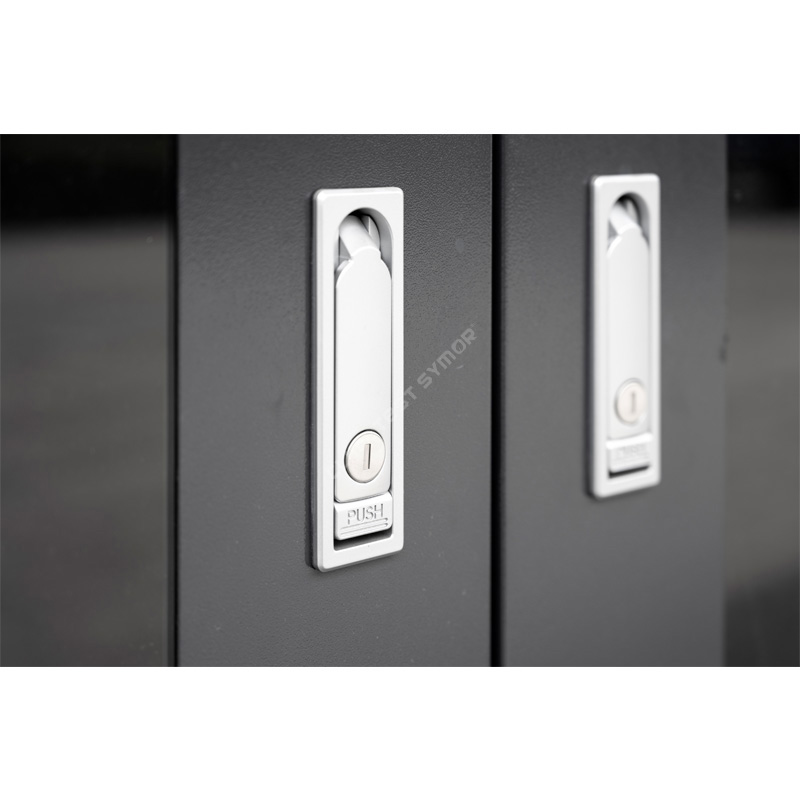

- फ्ल्याट प्रेस जस्ता मिश्र धातु लक, उत्तम हावा कसाई र विरोधी चोरी प्रकार्य संग, PCBA सील प्रदर्शन को लागी यो सुक्खा क्याबिनेट उत्कृष्ट छ।
मेमोरी प्रकार्यको साथ, पावर विफलता पछि पुन: सेट गर्न आवश्यक छैन।
- PCBA का लागि सुक्खा क्याबिनेटहरूले स्वचालित रूपमा पावर अफ पछि अन्तिम सेटिङ मान सम्झन सक्छ, फेरि सेट गर्न आवश्यक छैन।
+१५ वर्ष अनुमानित आयुको साथ शक्तिशाली सुक्खा इकाई।
- PCBA का लागि सुख्खा क्याबिनेटहरू 4A आणविक सिभ ड्राई युनिट, सबैभन्दा उन्नत प्रविधि, यसलाई स्वचालित रूपमा पुन: उत्पन्न गर्न सकिन्छ, प्रतिस्थापन आवश्यक पर्दैन।
· युनिभर्सल क्यास्टरहरू तल स्थापित, ESD सुरक्षित।
- प्रबलित PU क्यास्टरहरू PCBA का लागि ड्राई क्याबिनेटहरूको तलमा स्थापना गरिन्छ, सजिलो चाल र रोक्नको लागि ब्रेकसहित अगाडि दुई।
क्लाइमेटेस्ट Symor® PCBA को लागी ड्राई क्याबिनेट, चिप्स को लागी ड्राई क्याबिनेट?
क्लाइमेटेस्ट Symor® PCBA का लागि ड्राई क्याबिनेटहरू, जसलाई चिप्सका लागि ड्राई क्याबिनेटहरू पनि भनिन्छ, एयर-टाइट स्वचालित डिह्युमिडिफाइङ्ग ड्राई बक्सहरू हुन् जसले नमी संवेदनशील वस्तुहरूलाई आर्द्रता-सम्बन्धित क्षतिहरूबाट जोगाउँछ, यसले <5% कम आर्द्रता आन्तरिक वातावरण कायम गर्दछ, जसले प्रभावकारी रूपमा जोखिमहरू हटाउन सक्छ। असफलता विधानसभा प्रक्रिया को समयमा अनुचित भण्डारण को परिणाम हो।
PCBA का लागि सुक्खा क्याबिनेटहरूले SMT उत्पादनलाई कसरी प्रभाव पार्छ?
MSL कम्पोनेन्टहरू, जस्तै IC, BGA, PCB, आर्द्रताको लागि धेरै संवेदनशील हुन्छन्, यी कम्पोनेन्टहरू भण्डारण वातावरणको लागि कडा आवश्यकताहरू छन्, नागरिक नमी-प्रूफ ड्राई बक्सहरूको विपरीत, PCBA का लागि सुख्खा क्याबिनेटहरू धेरै कम आर्द्रता मानमा पुग्न सक्छ, dehumidifying। र रिकभरी गति अति छिटो छ, सम्पूर्ण क्याबिनेटहरू ESD सुरक्षित छन्।
यसबाहेक, क्लिनरूममा प्रयोग गरिने सुख्खा क्याबिनेटहरू सख्त स्वच्छता आवश्यकताहरू पूरा गर्न स्टेनलेस स्टील सामग्री हुनुपर्छ, क्लाइमेटेस्ट Symor® एसएस ड्राई क्याबिनेटहरू पनि आपूर्ति गर्दछ।
रिफ्लो प्रक्रियाको क्रममा, ट्रेस आर्द्रता IC प्याकेजहरूमा प्रवेश गर्दछ, तताउने कारण नमीको दबाब बढ्छ, अवशोषित नमी छिट्टै भित्र फैलिन्छ, यसले अदृश्य क्षतिहरू, जस्तै तारहरू फेल, पपकोर्न र माइक्रो-क्र्याकिंग, सतहमा क्र्याकिंग, यी। प्रारम्भिक चरणमा त्रुटिहरू देख्न सजिलो छैन, तथापि, यी अदृश्य, सम्भावित समस्याहरू बजारमा प्रवेश गर्छन्, त्यसपछि फ्याकल्टी उत्पादनहरू फर्किन्छन् र गुनासोहरू पछ्याउँछन्।
|
सामान्य भण्डारण |
रिफ्लो प्रक्रिया |
||
|
|
|
|
|
|
परिवेशमा नमी प्याकेजहरूमा प्रवेश गर्दछ। |
तताउने क्रममा, पानीको भापको दबाब बढ्छ, जसले डाइ र राललाई अलग गर्छ। |
पानीको भाप तताइ अन्तर्गत विस्तार गर्न जारी छ, प्याकेजहरू उडाउँदै। |
पानीको भापले प्याकेजहरू तोड्छ, जसले माइक्रो क्र्याकिंगको कारण बनाउँछ। |
PCBA का लागि सुख्खा क्याबिनेटहरूले <5% RH कायम राख्न सक्छ, जसले असम्ब्ली प्रक्रियाको क्रममा अनुचित भण्डारणको कारण असफलताको जोखिमलाई प्रभावकारी रूपमा हटाउन सक्छ।
IPC/JEDEC J-STD-033 मानकले ओसिलो/रिफ्लो सेन्सेटिभ सतह माउन्ट यन्त्रहरूको ह्यान्डलिंग, प्याकिङ, ढुवानी र प्रयोगको लागि मानक निर्दिष्ट गर्दछ।
PCBA को लागि सुख्खा क्याबिनेट को आवेदन
PCBA का लागि ड्राई क्याबिनेटहरू इलेक्ट्रोनिक उत्पादन उद्योगमा हुनै पर्छ, यो PCB बोर्डहरू, IC चिप्स, LED, SMD, SMT, साथै टेप र रिलहरू, मुद्रित तारिङ बोर्डहरू (PWB), पोलिमाइड फिल्म, फिडरहरूका लागि उत्कृष्ट भण्डारण विशेषज्ञ हो। , क्यापेसिटरहरू, सिरेमिक पार्ट्स, कनेक्टरहरू, स्विचहरू, वेल्डिङ बारका लागि अन्य आदर्श अनुप्रयोग, स्वत: ड्राई क्याबिनेटहरू IPC/JEDEC J-STD0-033 मानक अनुरूप छन्।
<5% RH श्रृंखला dehumidifying गति:
ढोका 30 सेकेन्ड खोल्नुहोस् र त्यसपछि बन्द गर्नुहोस्, आर्द्रता 30 मिनेट भित्र <5% RH मा रिकभर हुनेछ, तलको वक्र हेर्नुहोस्: (परिवेश 25 डिग्री सेल्सियस, आर्द्रता 60% RH)
इलेक्ट्रोनिक कम्पोनेन्टहरू भण्डारण गर्ने सामान्य तरिकाहरू के हुन्?
1. नमी बाधा झोला
â विधि: नमी संवेदनशील कम्पोनेन्टहरू सील गरिएको नमी ब्यारियर ब्यागहरूमा प्याक गरिन्छ, भित्र डेसिकेन्ट र आर्द्रता सूचक कार्ड (HIC) सहित, प्रयोगकर्ताहरूले कारमा थोप्लाहरूको रंग परिवर्तन जाँच गरेर सिल गरिएको प्याकेजहरूमा परिवेशको आर्द्रता पहिचान गर्छन्।
âनुक्सान: आर्द्रता अवरोध झोला + आर्द्रता सूचक कार + desiccants + म्यानुअल काम = उपभोग्य वस्तुहरू, चुहावट जोखिम, उच्च लागत।
2. नाइट्रोजन क्याबिनेटहरू
â विधि: कम आर्द्रता भण्डारण पूरा गर्न नाइट्रोजन पर्ज क्याबिनेट वा कम्प्रेस गरिएको हावामा आर्द्रता संवेदनशील अवयवहरू भण्डारण गरिन्छ।
âनुकसान: नाइट्रोजन फिलिंग = लगातार N2 खपत, उच्च सह
3. इलेक्ट्रोनिक ड्राई क्याबिनेटहरू
â विधि: आर्द्रता संवेदनशील कम्पोनेन्टहरू इलेक्ट्रोनिक ड्राई क्याबिनेटमा राखिन्छन्, प्लग इन गर्नुहोस्, मेसिनले स्वचालित रूपमा काम गर्नेछ, र धेरै कम आर्द्रतामा पुग्नेछ।
â फाइदाहरू: कुनै उपभोग्य वस्तुहरू छैनन्, कुनै म्यानुअल काम छैन, कुनै नाइट्रोजन खपत छैन, वातावरणीय, केवल थोरै बिजुली चाहिन्छ।
हामी तलका उद्योगहरूलाई PCBA समाधानहरूको लागि सुक्खा क्याबिनेटहरू प्रदान गर्दछौं:
इलेक्ट्रोनिक उत्पादन
अर्धचालक
औषधि
प्रयोगशाला
उड्डयन
सैन्य
PCBA को लागि सुख्खा क्याबिनेट को लाभ
PCBA का लागि ड्राई क्याबिनेटहरू बारे थप विवरणहरूको लागि, कृपया हाम्रो वेबसाइट www.climatestsymor.com मा जानुहोस् वा सिधै sales@climatestsymor.com मा इमेलहरू पठाउनुहोस्, हामी तपाईंलाई छिटो समयमा फिर्ता गर्नेछौं, सम्भावित सहयोगको लागि स्वागत छ।
