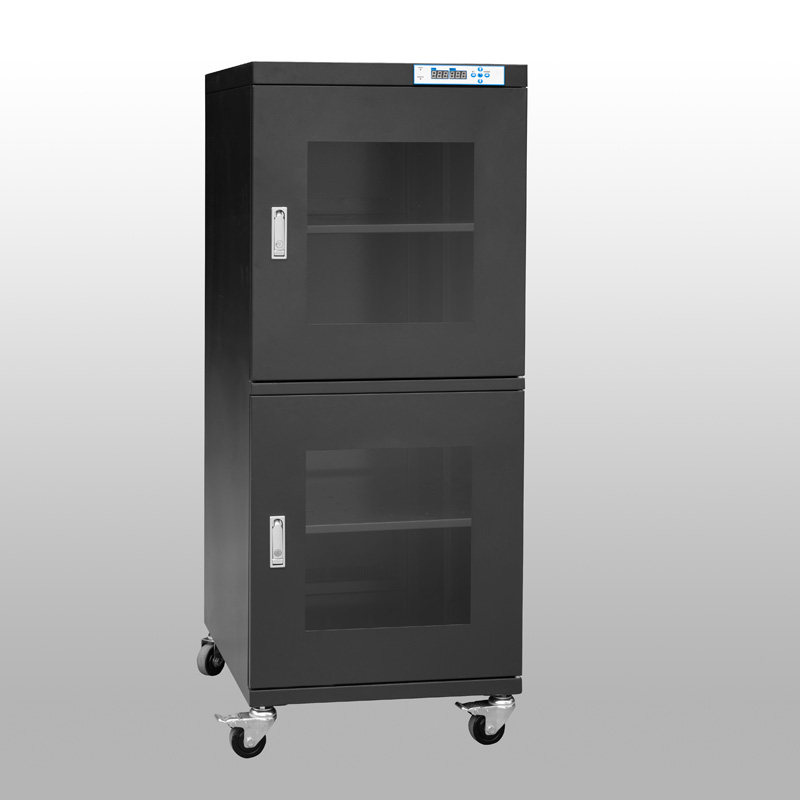

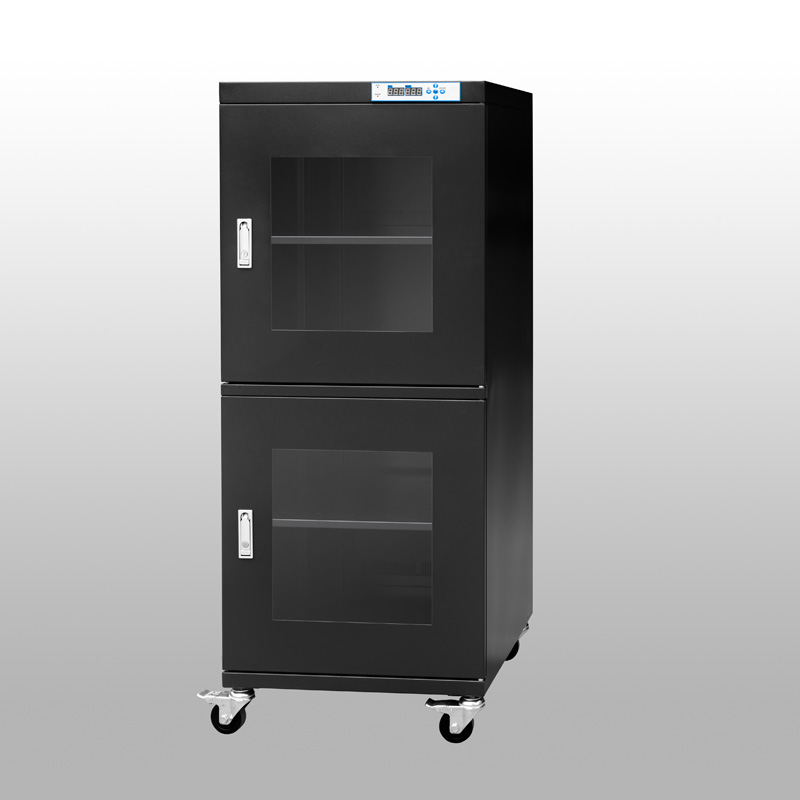

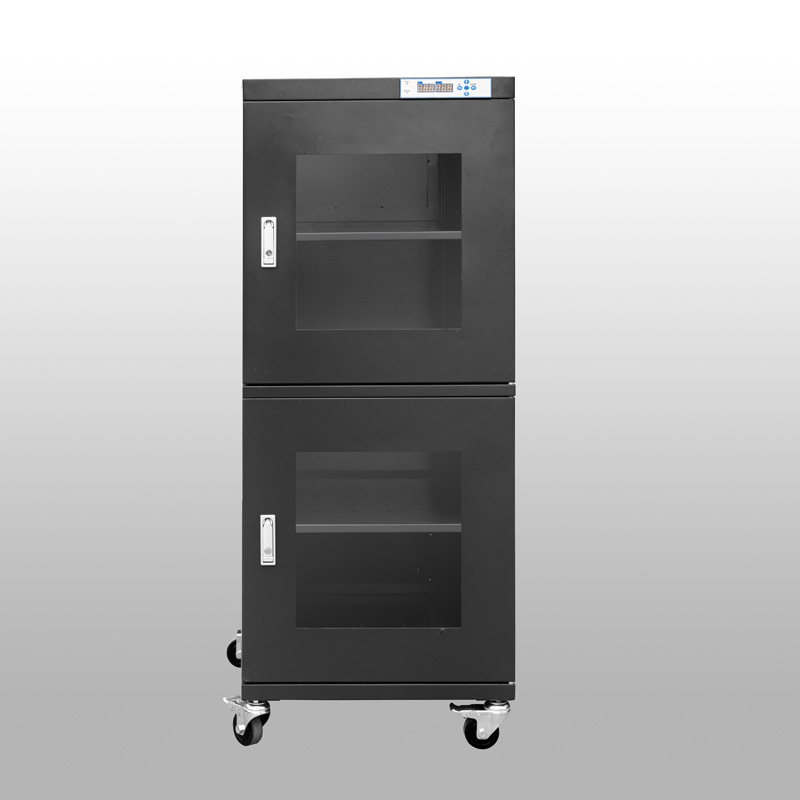

क्लाइमेटेस्ट Symor® अल्ट्रा कम आर्द्रता सुख्खा क्याबिनेटहरू चीनमा बनेका छन्, स्वचालित आर्द्रता नियन्त्रणको साथ, यसले कायम राख्न सक्छ<5%RH ultra-low humidity environment, ultra low humidity dry cabinets are used to protect sensitive electronic components against moisture-related defects, ultra low humidity dry cabinet is a cost-effective option for SMD low humidity storage.
मोडेल: TDU540F
क्षमता: 540L
आर्द्रता:<5%RH Automatic
रिकभरी समय: अधिकतम। ३० मिनेट खुला ढोका ३० सेकेन्ड पछि बन्द। (परिवेश 25â 60% RH)
अलमारी: 3pcs
रंग: गाढा निलो, ESD सुरक्षित
भित्री आयाम: W596*D682*H1298 MM
बाहिरी आयाम: W598*D710*H1465 MM
विवरण
क्लाइमेटेस्ट Symor® अल्ट्रा कम आर्द्रता सुख्खा क्याबिनेटहरूले MSL कम्पोनेन्टहरूका लागि हावा-टाइट कम आर्द्रता भण्डारण वातावरण प्रदान गर्दछ, यो अति-छिटो आर्द्रता पुन: प्राप्ति गतिको साथ नवीनतम dehumidifying प्रणालीसँग सुसज्जित छ, MSL कम्पोनेन्टहरू सुरक्षित रूपमा यस अल्ट्रा कम आर्द्रता सुक्खा क्याबिनेटहरूमा भण्डारण गरिएको असीमित तल्ला छ। जीवन, यसले रिफ्लो प्रक्रियाको क्रममा पपकर्न/माइक्रो क्र्याकिंग समस्याहरूलाई पूर्ण रूपमा समाधान गर्छ, अल्ट्रा कम आर्द्रता ड्राई क्याबिनेटहरूले IPC/JEDEC J-STD 033 मानक पूरा गर्दछ।
विशिष्टता
मोड # F सँग: ESD प्रकार्य, गाढा निलो रंग।
मोड # F बिना: कुनै ESD प्रकार्य छैन, सेतो रंग बन्द
|
मोडेल |
क्षमता |
आन्तरिक आयाम (W×D×H,mm) |
बाह्य आयाम (W×D×H,mm) |
औसत शक्ति (W) |
कुल वजन (KG) |
अधिकतम लोड/शेल्फ (KG) |
|
TDU98 |
98L |
४४६*३७२*५९८ |
४४८*४००*६८८ |
8 |
31 |
50 |
|
TDU98F |
98L |
४४६*३७२*५९८ |
४४८*४००*६८८ |
8 |
31 |
50 |
|
TDU160 |
160L |
४४६*४२२*८४८ |
४४८*४५०*१०१० |
10 |
43 |
50 |
|
TDU160F |
160L |
४४६*४२२*८४८ |
४४८*४५०*१०१० |
10 |
43 |
50 |
|
TDU240 |
240L |
५९६*३७२*११४८ |
५९८*४००*१३१० |
10 |
57 |
50 |
|
TDU240F |
240L |
५९६*३७२*११४८ |
५९८*४००*१३१० |
10 |
57 |
50 |
|
TDU320 |
320L |
८९८*४२२*८४८ |
900*450*1010 |
10 |
70 |
80 |
|
TDU320F |
320L |
८९८*४२२*८४८ |
900*450*1010 |
10 |
70 |
80 |
|
TDU435 |
435L |
८९८*५७२*८४८ |
900*600*1010 |
10 |
82 |
80 |
|
TDU435F |
435L |
८९८*५७२*८४८ |
900*600*1010 |
10 |
82 |
80 |
|
TDU540 |
540L |
५९६*६८२*१२९८ |
५९८*७१०*१४६५ |
10 |
95 |
80 |
|
TDU540F |
540L |
५९६*६८२*१२९८ |
५९८*७१०*१४६५ |
10 |
95 |
80 |
|
TDU718 |
718L |
५९६*६८२*१७२३ |
५९८*७१०*१९१० |
15 |
105 |
80 |
|
TDU718F |
718L |
५९६*६८२*१७२३ |
५९८*७१०*१९१० |
15 |
105 |
80 |
|
TDU870 |
870L |
८९८*५७२*१६९८ |
900*600*1890 |
15 |
130 |
100 |
|
TDU870F |
870L |
८९८*५७२*१६९८ |
900*600*1890 |
15 |
130 |
100 |
|
TDU1436-4 |
1436L |
११९८*६८२*१७२३ |
1200*710*1910 |
25 |
189 |
100 |
|
TDU1436F-4 |
1436L |
११९८*६८२*१७२३ |
1200*710*1910 |
25 |
189 |
100 |
|
TDU1436-6 |
1436L |
११९८*६८२*१७२३ |
1200*710*1910 |
25 |
189 |
100 |
|
TDU1436F-6 |
1436L |
११९८*६८२*१७२३ |
1200*710*1910 |
25 |
189 |
100 |
सुविधा

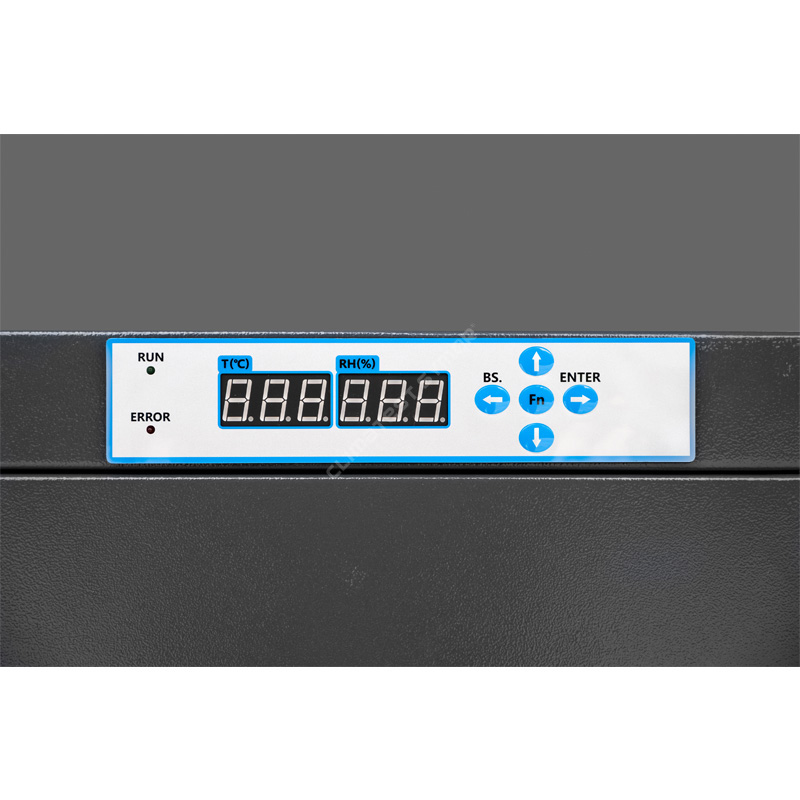

स्विट्जरल्याण्ड मूल आयातित आर्द्रता र तापमान सेन्सर अपनाउने।
-यसले प्रयोगमा उच्च शुद्धता सुनिश्चित गर्दछ, क्लाइमेटेस्ट सिमोर® अल्ट्रा कम आर्द्रता ड्राई क्याबिनेटहरूमा मेमोरी प्रकार्य छ, पावर विफलता पछि पुन: सेट गर्न आवश्यक पर्दैन।
संयुक्त राज्य अमेरिका डुपोन्ट ईएसडी पेन्टिङको साथ १.२ मिमी मोटाई जस्ती स्टीलद्वारा बनेको।
-प्रबलित संरचना डिजाइन, उत्कृष्ट लोड-असर, 18 चित्रकारी प्रक्रियाहरूको साथ सतह उपचार, स्थिर प्रतिरोध मान 10 लाई पूरा गर्दछ6 -108Ω, बलियो जंग प्रतिरोध संग।
· राम्रो अवलोकनको लागि 3.2mm उच्च तीव्रता टेम्पर्ड ग्लास विन्डो।

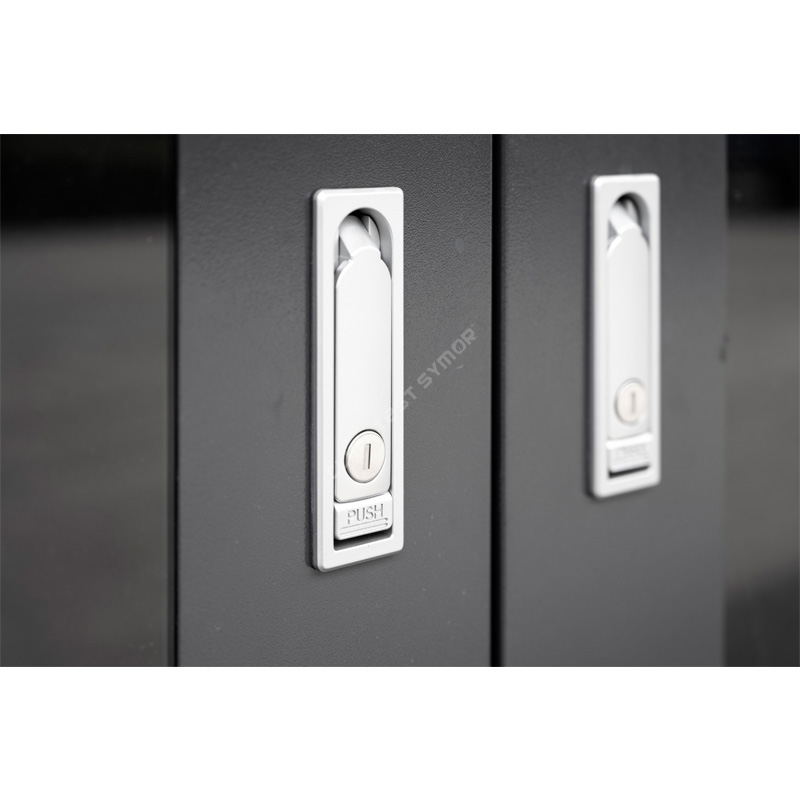

- फ्ल्याट प्रेस जस्ता मिश्र धातु लक, उत्तम हावा कसाई र विरोधी चोरी प्रकार्यको साथ, यो अल्ट्रा कम आर्द्रता ड्राई क्याबिनेट सील प्रदर्शन उत्कृष्ट छ।
मेमोरी प्रकार्यको साथ, पावर विफलता पछि पुन: सेट गर्न आवश्यक छैन।
-अल्ट्रा कम आर्द्रता सुक्खा क्याबिनेटहरूले स्वचालित रूपमा पावर अफ पछि अन्तिम सेटिङ मान सम्झन सक्छ, फेरि सेट गर्न आवश्यक छैन।
+१५ वर्ष अनुमानित आयुको साथ शक्तिशाली सुक्खा इकाई।
- अल्ट्रा कम आर्द्रता सुख्खा क्याबिनेटहरूले 4A आणविक सिभ ड्राई युनिट, सबैभन्दा उन्नत प्रविधि अपनाउने, यसलाई स्वचालित रूपमा पुन: उत्पन्न गर्न सकिन्छ, कुनै प्रतिस्थापन आवश्यक पर्दैन।
· युनिभर्सल क्यास्टरहरू तल स्थापित, ESD सुरक्षित।
- प्रबलित PU क्यास्टरहरू अल्ट्रा कम आर्द्रता सुक्खा क्याबिनेटहरूको फेदमा स्थापना गरिएका छन्, सजिलो चाल र रोक्नको लागि ब्रेकसहित अगाडि दुई।
क्लाइमेटेस्ट सिमोरको परिभाषा अति कम आर्द्रता सुक्खा क्याबिनेट, सुख्खा भण्डारण क्याबिनेट?
क्लाइमेटेस्ट Symor® अल्ट्रा कम आर्द्रता ड्राई क्याबिनेटहरू, जसलाई ड्राई स्टोरेज क्याबिनेटहरू पनि भनिन्छ, इलेक्ट्रोनिक आर्द्रता नियन्त्रणको साथ एक घेरा हो जसले स्वचालित रूपमा स्थिर सापेक्षिक आर्द्रता (RH) मान कायम गर्दछ, अल्ट्रा कम आर्द्रता ड्राई क्याबिनेटहरू विभिन्न आकार र आकारहरूमा आउँछन्, यसले <5 लाई कायम राख्न सक्छ। % RH कम आर्द्रता आन्तरिक वातावरण, सटीक RH नियन्त्रणको साथ, तर स्थिर शक्ति स्रोत चाहिन्छ।
अल्ट्रा कम आर्द्रता सुक्खा क्याबिनेटहरूले SMT उत्पादनलाई कसरी प्रभाव पार्छ?
MSL कम्पोनेन्टहरू, जस्तै IC, BGA, PCB, आर्द्रताको लागि धेरै संवेदनशील हुन्छन्, यी कम्पोनेन्टहरू भण्डारण वातावरणको लागि कडा आवश्यकताहरू छन्, नागरिक नमी-प्रमाण सुख्खा बक्सहरू विपरीत, अल्ट्रा कम आर्द्रता सुख्खा क्याबिनेटहरू धेरै कम आर्द्रता मानमा पुग्न सक्छन्। dehumidifying र रिकभरी गति सुपर छिटो छ, सम्पूर्ण क्याबिनेटहरू ESD सुरक्षित छन्।
रिफ्लो प्रक्रियाको क्रममा, ट्रेस आर्द्रता IC प्याकेजहरूमा प्रवेश गर्दछ, तताउने कारण नमीको दबाब बढ्छ, अवशोषित नमी छिट्टै भित्र फैलिन्छ, यसले अदृश्य क्षतिहरू, जस्तै तारहरू फेल, पपकोर्न र माइक्रो-क्र्याकिंग, सतहमा क्र्याकिंग, यी। प्रारम्भिक चरणमा त्रुटिहरू देख्न सजिलो छैन, तथापि, यी अदृश्य, सम्भावित समस्याहरू बजारमा प्रवेश गर्छन्, त्यसपछि फ्याकल्टी उत्पादनहरू फर्किन्छन् र गुनासोहरू पछ्याउँछन्।
|
सामान्य भण्डारण |
रिफ्लो प्रक्रिया |
||
|
|
|
|
|
|
परिवेशमा नमी प्याकेजहरूमा प्रवेश गर्दछ। |
तताउने क्रममा, पानीको भापको दबाब बढ्छ, जसले डाइ र राललाई अलग गर्छ। |
पानीको भाप तताइ अन्तर्गत विस्तार गर्न जारी छ, प्याकेजहरू उडाउँदै। |
पानीको भापले प्याकेजहरू तोड्छ, जसले माइक्रो-क्र्याकिंगको कारण बनाउँछ। |
अल्ट्रा कम आर्द्रता सुख्खा क्याबिनेटहरूले <5% RH कायम राख्न सक्छ, जसले प्रभावकारी रूपमा एसेम्बली प्रक्रियाको क्रममा अनुचित भण्डारणबाट असफलताको जोखिमलाई हटाउन सक्छ। IPC/JEDEC J-STD-033 मानकले ह्यान्डलिंग, प्याकिङ, ढुवानी र नमीको प्रयोगको लागि मानक निर्दिष्ट गर्दछ। /Reflow संवेदनशील सतह माउन्ट उपकरणहरू।â, यसलाई नमी संवेदनशील घटकहरूको लागि कम आर्द्रता भण्डारण चाहिन्छ।
अल्ट्रा कम आर्द्रता सुक्खा क्याबिनेट आवेदन
अल्ट्रा कम आर्द्रता सुक्खा क्याबिनेटहरू इलेक्ट्रोनिक/सेमिकन्डक्टर निर्माण उद्योगमा हुनै पर्छ, यो उत्कृष्ट भण्डारण विशेषज्ञ हो:
â» PCB असेंबली, IC चिप्स, LED, SMD, SMT, टेप र रिलहरू, मुद्रित तारिङ बोर्डहरू (PWB), पोलिमाइड फिल्म, फिडरहरू।
â» क्यापेसिटर, सिरेमिक पार्ट्स, कनेक्टर, स्विच, वेल्डिङ बार।
â» MSL कम्पोनेन्टहरू जुन आंशिक रूपमा भेला भएका छन्।
â» ओसिलो अवशोषित सामग्री, जस्तै इपोक्सी, रेजिन, चिपकने।
यसबाहेक, क्लिनरूमहरूमा धेरै सख्त स्वच्छता आवश्यकताहरू छन्, मानक मोडेलहरू मेल खाँदैनन्, क्लाइमेटेस्ट Symor® स्टेनलेस स्टील (SS) ड्राई क्याबिनेट र स्टेनलेस स्टील (SS) नाइट्रोजन क्याबिनेटहरू पनि आपूर्ति गर्दछ, दुबै ग्राहकहरूको विशिष्ट माग अनुसार अनुकूलित हुन्छन्।
<5% RH श्रृंखला dehumidifying गति:
ढोका 30 सेकेन्ड खोल्नुहोस् र त्यसपछि बन्द गर्नुहोस्, आर्द्रता 30 मिनेट भित्र <5% RH मा रिकभर हुनेछ, तलको वक्र हेर्नुहोस्: (परिवेश 25 डिग्री सेल्सियस, आर्द्रता 60% RH)
इलेक्ट्रोनिक कम्पोनेन्टहरू भण्डारण गर्ने सामान्य तरिकाहरू के हुन्?
1. नमी बाधा झोला
â विधि: नमी संवेदनशील कम्पोनेन्टहरू सील गरिएको नमी ब्यारियर ब्यागहरूमा प्याक गरिन्छ, भित्र डेसिकेन्ट र आर्द्रता सूचक कार्ड (HIC) सहित, प्रयोगकर्ताहरूले कारमा थोप्लाहरूको रंग परिवर्तन जाँच गरेर सिल गरिएको प्याकेजहरूमा परिवेशको आर्द्रता पहिचान गर्छन्।
âनुक्सान: नमी बाधा झोला + आर्द्रता सूचक कार + desiccants + म्यानुअल काम = उपभोग्य वस्तुहरू, चुहावट जोखिम, उच्च लागत।
2. नाइट्रोजन क्याबिनेटहरू
â विधि: कम आर्द्रता भण्डारण पूरा गर्न नाइट्रोजन पर्ज क्याबिनेट वा कम्प्रेस गरिएको हावामा आर्द्रता संवेदनशील अवयवहरू भण्डारण गरिन्छ।
âनुकसान: नाइट्रोजन फिलिंग = लगातार N2 खपत, उच्च सह
3. इलेक्ट्रोनिक ड्राई क्याबिनेटहरू
â विधि: आर्द्रता संवेदनशील कम्पोनेन्टहरू इलेक्ट्रोनिक ड्राई क्याबिनेटमा राखिन्छन्, प्लग इन गर्नुहोस्, मेसिनले स्वचालित रूपमा काम गर्नेछ, र धेरै कम आर्द्रतामा पुग्नेछ।
â फाइदाहरू: कुनै उपभोग्य वस्तुहरू छैनन्, कुनै म्यानुअल काम छैन, कुनै नाइट्रोजन खपत छैन, वातावरणीय, केवल थोरै बिजुली चाहिन्छ।
हामी निम्न उद्योगहरूलाई अल्ट्रा कम आर्द्रता सुख्खा क्याबिनेट समाधानहरू प्रदान गर्दछौं:
इलेक्ट्रोनिक उत्पादन
अर्धचालक
औषधि
प्रयोगशाला
उड्डयन
सैन्य
अति कम आर्द्रता सुक्खा क्याबिनेट को लाभ
अल्ट्रा कम आर्द्रता सुख्खा क्याबिनेटहरू बारे थप विवरणहरूको लागि, कृपया हाम्रो वेबसाइट www.climatestsymor.com मा जानुहोस् वा सिधै sales@climatestsymor.com मा इमेल पठाउनुहोस्, हामी तपाईंलाई छिटो समयमा फिर्ता ल्याउनेछौं, सम्भावित सहयोगको लागि स्वागत छ।
